Le AM2910APC (conçu par le fabricant AMD) est un composant phare de la célèbre architecture bit-slice AMD Am2900. Il s'agit d'un contrôleur de micro-programme (Microprogram Controller) 12 bits, conçu pour gérer le séquencement des instructions dans des architectures informatiques haute performance et des systèmes de contrôle micro-programmables des années 70 et 80.

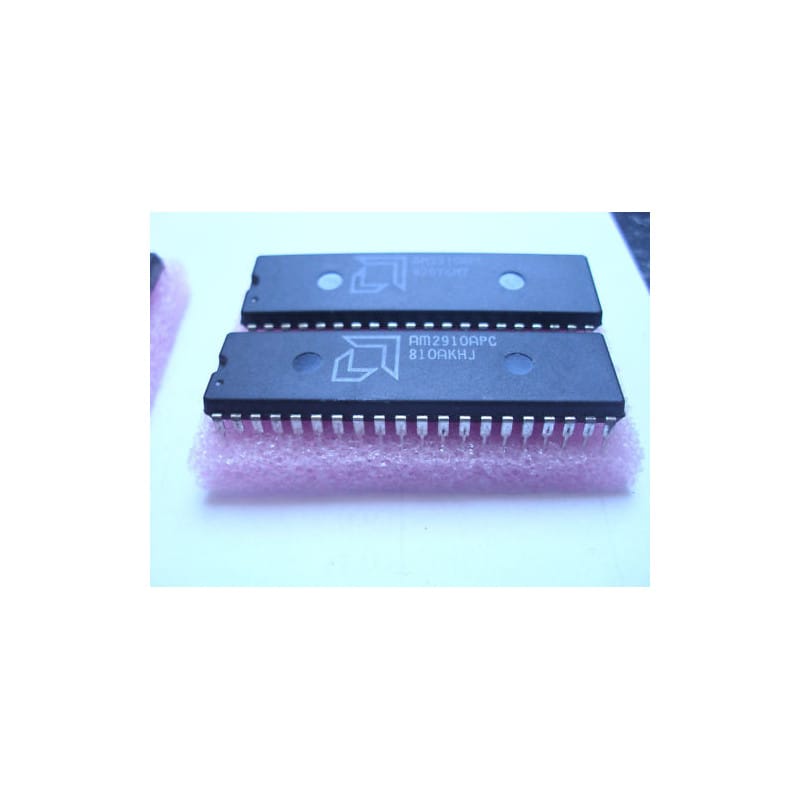

Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il adopte le format de boîtier imposant à 40 broches (DIP40 / DIL40).
Ce circuit est une pièce maîtresse pour quiconque souhaite restaurer ou concevoir un ordinateur "bit-slice" ou un processeur personnalisé. Il permet de gérer les sauts conditionnels, les appels de sous-routines, les boucles et les piles (stack) nécessaires à l'exécution de micro-instructions complexes.
Séquenceur 12 bits : Capable d'adresser jusqu'à 4 000 mots de mémoire micro-programme.
Architecture de Contrôle : Permet une exécution efficace des sauts, des boucles (via un compteur interne) et des retours de sous-routines grâce à une pile interne de 5 niveaux.
Flexibilité : Conçu pour fonctionner au cœur d'un processeur micro-programmé, il fournit les adresses d'instruction au reste du système.
Fiabilité AMD : La série Am2900 était le standard industriel pour le traitement numérique rapide avant l'avènement des processeurs monolithiques haute performance.
Attention : Sensibilité à l'insertion et ESD :
Compte tenu de la taille du boîtier DIP40, le risque de plier une broche lors de l'insertion est réel. Prenez votre temps pour aligner toutes les broches avant d'exercer une pression. Utilisez également une protection ESD rigoureuse (tapis et bracelet) car ces puces complexes sont fragiles.
Diagnostic Express à l'Établi (Panne de séquenceur) :
Blocage du micro-programme : Si le système ne démarre pas ou se bloque, vérifiez les signaux de contrôle d'instruction (les lignes de commande d'entrée). Un signal erroné ici empêche le 2910 de charger l'adresse suivante correcte.
Vérification de l'horloge : Assurez-vous que l'horloge système est propre et sans rebond. Le 2910 est sensible à la qualité de son signal de cadence.
Recommandations de Montage :
Support DIP40 : L'utilisation d'un support tulipe est impérative pour ce type de composant imposant. Il protège le circuit contre la chaleur excessive lors du soudage et facilite grandement son remplacement en cas de problème de débogage sur votre carte.
Soudure : Utilisez une station réglée entre 280 et 300 degrés maximum.
Nettoyage : Un nettoyage minutieux à l'alcool isopropylique pur est obligatoire après soudure. La densité des broches sur un DIP40 favorise les ponts de flux ou les dépôts conducteurs ; une inspection visuelle sous loupe après nettoyage est vivement recommandée pour éviter tout court-circuit entre les pistes adjacentes.
