Le TL710CN (conçu par le fabricant Texas Instruments) est un comparateur de tension différentiel à haute vitesse, spécifiquement optimisé pour les applications nécessitant une réponse rapide et une grande précision de basculement. Il est conçu pour fonctionner avec des niveaux de tension compatibles TTL, ce qui le rend idéal pour l'interface entre des signaux analogiques et des circuits numériques.

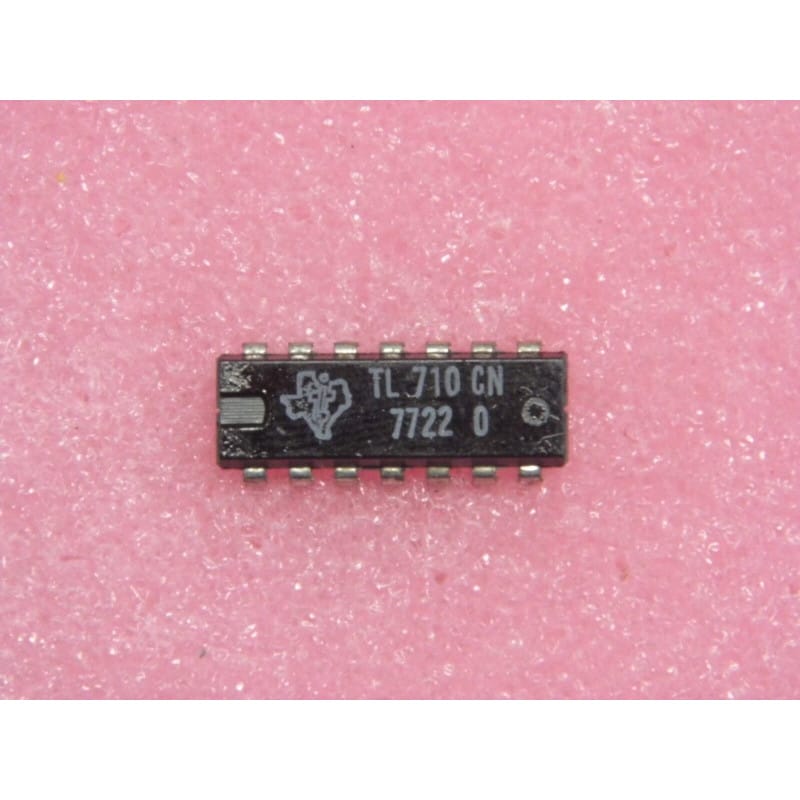

Proposé ici en composant d'origine authentique et neuf de stock d'époque (NOS), il utilise le format de boîtier double en ligne à 14 broches (DIP14 / DIL14).
Réponse Haute Vitesse : Temps de réponse extrêmement court, idéal pour les circuits de détection de seuil ou de conversion analogique-numérique rapide.
Compatibilité Logique : Sorties compatibles avec les standards TTL, permettant une intégration directe dans des chaînes de traitement numérique.
Fiabilité Texas Instruments : Composant industriel standard, reconnu pour sa stabilité de seuil et sa robustesse dans les applications de contrôle.
Diagnostic Express (Défaut de basculement) :
Polarisation des entrées : Assurez-vous que les tensions sur les entrées différentielles sont bien dans la plage de mode commun spécifiée. Une dépassement de ces limites peut provoquer un comportement erratique.
Découplage de l'alimentation : En raison de sa haute vitesse de réponse, ce composant est très sensible aux parasites sur ses lignes d'alimentation. L'ajout d'un condensateur de découplage de 100 nF au plus près du Vcc est indispensable pour éviter des oscillations parasites lors du basculement.
Recommandations de Montage :
Support DIP14 : L'usage d'un support tulipe est fortement recommandé pour protéger ce composant lors de la soudure et faciliter une maintenance ultérieure sur votre PCB.
Soudure : Utilisez votre station de soudage réglée entre 280 et 300 degrés maximum.
Nettoyage : Le nettoyage à l'alcool isopropylique pur est impératif après soudure. La haute sensibilité de ce comparateur aux courants de fuite en surface impose une propreté absolue pour garantir la précision du seuil de comparaison.
