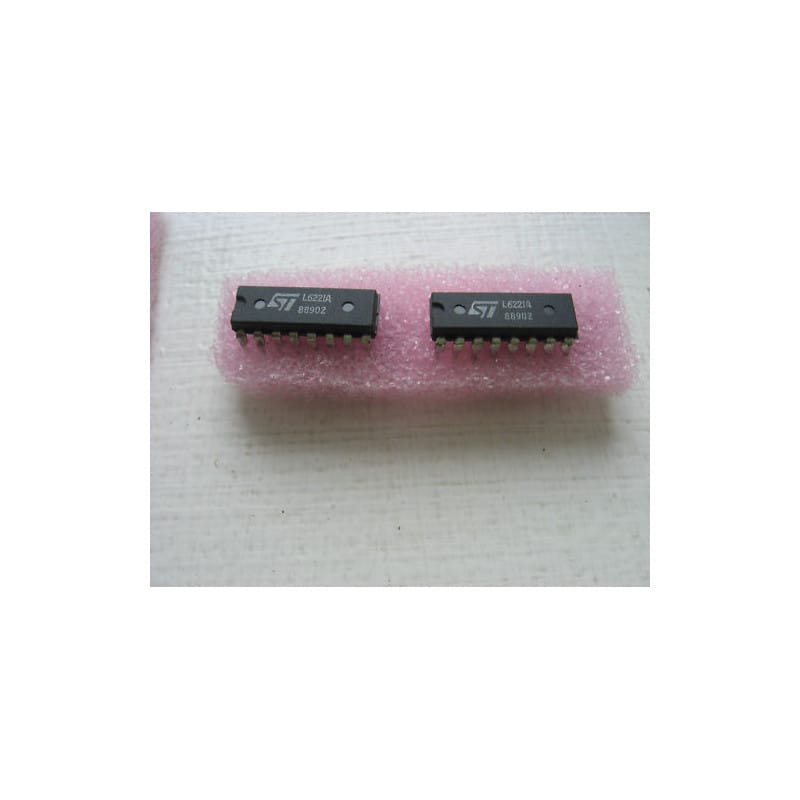

Circuit intégré monolithique de puissance et de commande de référence L621A (ou L 621 A) conçu et fabriqué par SGS-THOMSON Microelectronics (désormais STMicroelectronics). Spécifiquement développé pour le pilotage de charges inductives telles que moteurs pas-à-pas, moteurs à courant continu, relais, électrovannes et solénoïdes dans les automatismes industriels, périphériques informatiques vintage (imprimantes matricielles, traceurs) et platines mécatroniques. Conditionné en boîtier traversant PowerDIP-16 (avec broches de masse centrales servant de dissipateur thermique). Composant neuf de stock d'époque (NOS - New Old Stock) livré sous protection antistatique.
Étages de Puissance Intégrés : Permet la commande directe de charges inductives de forte puissance sans passer par une batterie de transistors discrets externes.
Dissipation Thermique Optimisée (PowerDIP) : Les broches centrales reliées à la masse facilitent l'évacuation calorifique directement vers le plan de cuivre du circuit imprimé.
Protection Intégrée contre les Retours Inductifs : Réduit le risque de claquage par surtension lors de la coupure rapide du courant dans les bobinages.
Compatibilité Logique Directe : Pilotable directement depuis un microcontrôleur, microprocesseur ou circuit logique TTL/CMOS standard.
Commande d'actionneurs électromécaniques (relais, électrovannes, solénoïdes de verrouillage, vérins).
Pilotage de moteurs pas-à-pas unipoaires/bipolaires et moteurs à courant continu sur cartes d'automatismes industriels.
Restauration et dépannage d'imprimantes matricielles ou thermiques vintage, traceurs, bobineuses et automates bancaires.
Maintenance de cartes de commande mécatroniques et robotiques des années 80/90.
Précautions ESD : Manipuler le circuit sur un plan de travail dissipatif relié à la terre avec bracelet antistatique.
Gestion Thermique & Soudure :
Les broches centrales de masse (reliées au plan de dissipation du PCB) nécessitent un apport thermique plus important lors du soudage ou dessoudage.
Utiliser une tresse à dessouder propre et un fer thermo-régulé réglé à 320 °C – 340 °C (max 3 secondes par broche).
Si un support est utilisé, privilégier un support tulipe DIP-16 de haute qualité supportant les courants de commutation.
Contrôle Périphérique : Avant la mise sous tension, contrôler l'absence de court-circuit sur les bobinages des moteurs/solénoïdes raccordés et l'état des condensateurs de découplage de la ligne d'alimentation de puissance.
Composants Électroniques Industriels & Puissance / Circuit intégré driver de puissance SGS-THOMSON L621A boîtier PowerDIP-16 neuf.
