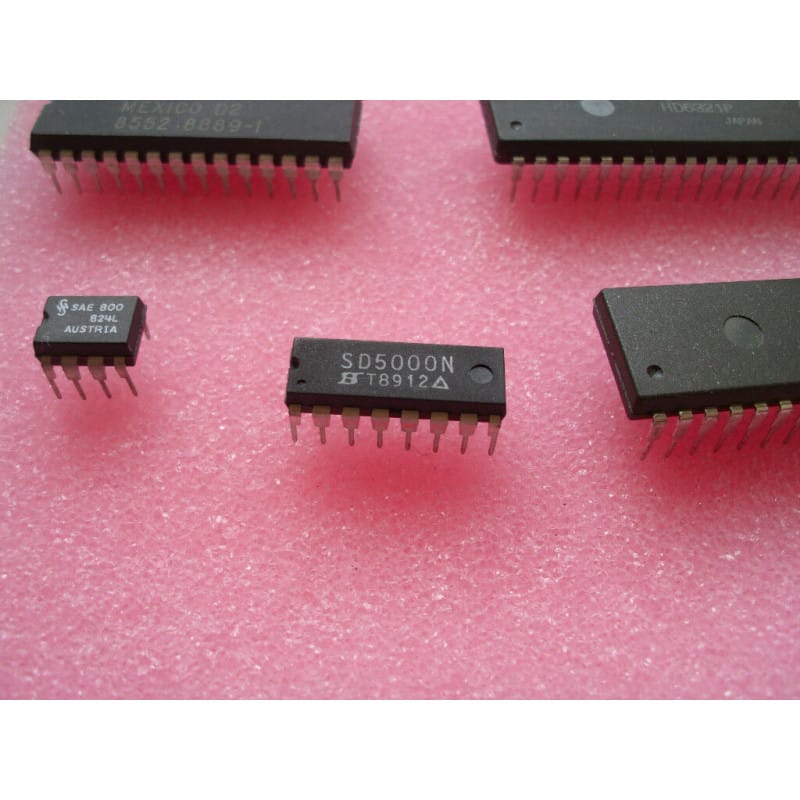

Le SD500N (conçu par le fabricant Siliconix) est un multiplexeur analogique de précision. Reconnu pour ses performances dans les applications de commutation de signaux analogiques, il est conçu pour offrir une faible résistance à l'état passant et une excellente isolation des canaux, ce qui le rend idéal pour les systèmes d'acquisition de données, l'instrumentation de mesure et les équipements audio de précision.
Proposé ici en composant d'origine authentique Siliconix, neuf de stock d'époque (NOS) et au format DIP16 / DIL16.
Haute Précision : Offre une excellente linéarité et une faible distorsion lors de la commutation des signaux analogiques, préservant ainsi l'intégrité du signal original.
Architecture de Commutation : Conçu pour router efficacement des signaux analogiques entre plusieurs entrées et une sortie commune, minimisant les erreurs de couplage.
Fiabilité Siliconix : Composant standard de haute qualité pour les applications analogiques exigeantes, reconnu pour sa stabilité dans les environnements de mesure.
Diagnostic Express (Signal analogique erroné ou distorsion) :
Une erreur de mesure ou une déviation sur un canal est souvent due à une défaillance de la logique de sélection. Vérifiez que les niveaux logiques de commande aux entrées de contrôle sont conformes aux spécifications du composant.
Si la sortie est instable, vérifiez les alimentations positive et négative. Une fluctuation sur ces rails de tension peut entraîner des erreurs d'offset significatives en sortie.
Recommandations de Montage :
Support DIP16 : L'usage d'un support tulipe est fortement recommandé. Comme ce composant traite des signaux analogiques sensibles, pouvoir l'isoler rapidement sans soudure directe est un atout majeur pour le diagnostic ou l'étalonnage.
Nettoyage : Un nettoyage à l'alcool isopropylique pur est impératif après la pose. La haute impédance des circuits analogiques rend ce composant très sensible aux courants de fuite de surface provoqués par d'éventuels résidus de flux de soudure.
