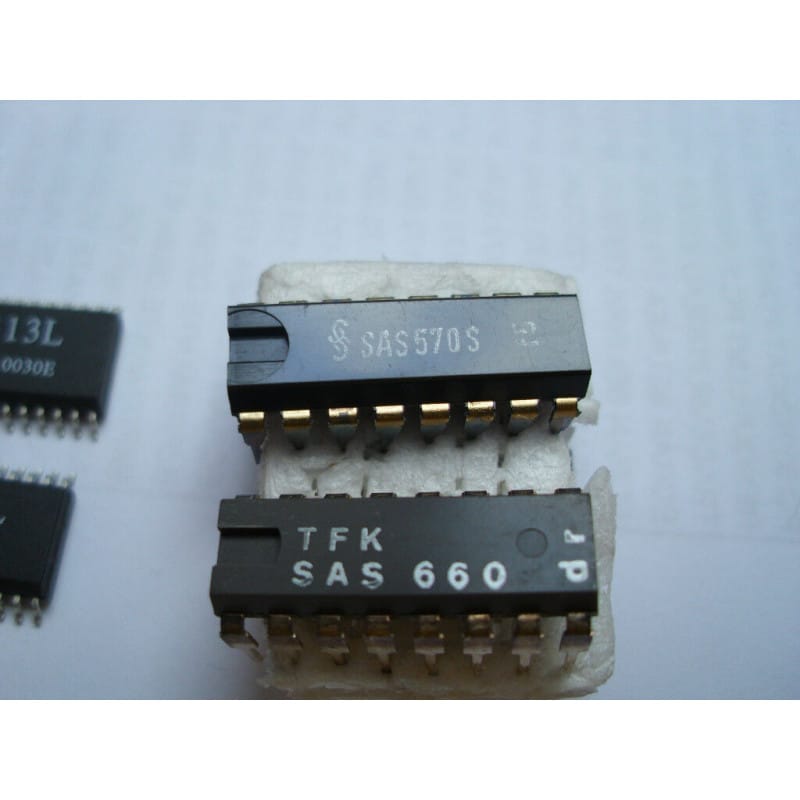

Le SAS570S est un circuit intégré de commande de phase (Phase Control IC) conçu spécifiquement pour le pilotage de charges en courant alternatif (AC), telles que des moteurs, des éléments chauffants ou des variateurs d'éclairage. Il est largement utilisé pour générer des impulsions de déclenchement synchronisées avec le passage par zéro de la tension secteur, garantissant ainsi un contrôle précis de la puissance délivrée à la charge via un triac ou un thyristor.
Proposé ici en composant d'origine authentique, neuf de stock d'époque (NOS) et au format DIP16 / DIL16.
Synchronisation Réseau : Détecte le passage par zéro de la tension alternative pour assurer un déclenchement précis et réduire les perturbations électromagnétiques (EMI).
Contrôle de Phase : Permet une régulation fluide de la puissance de sortie, idéale pour les applications de variation de vitesse ou de température.
Architecture Dédiée : Conçu pour simplifier les circuits de contrôle de puissance, nécessitant peu de composants passifs périphériques pour fonctionner.
Diagnostic Express (Absence de contrôle ou instabilité de charge) :
Signal de synchronisation : Une absence de fonctionnement est souvent due à une défaillance du circuit de détection du passage par zéro. Vérifiez les résistances de pont sur les broches d'entrée secteur (respectez les mesures de sécurité haute tension).
Sortie de commande : Si la charge ne répond pas, testez le signal de sortie vers la gâchette du triac. Utilisez un oscilloscope pour vérifier que les impulsions de déclenchement sont bien présentes et synchronisées avec le secteur.
Recommandations de Montage :
Support DIP16 : L'usage d'un support tulipe est vivement recommandé pour permettre le test ou le remplacement aisé dans vos circuits de puissance.
Précautions : Comme ce composant est utilisé dans des environnements gérant le 230V, assurez-vous que les pistes du circuit imprimé respectent les distances d'isolement (creepage/clearance) nécessaires pour éviter tout arc électrique.
Nettoyage : Un nettoyage à l'alcool isopropylique pur est conseillé pour éliminer les résidus de soudure qui pourraient devenir conducteurs sous l'effet de l'humidité ou de la tension secteur.
