Le MACH 130-15JC est un circuit logique programmable complexe (CPLD) haute densité, conçu par AMD. Représentant une évolution majeure de la famille MACH, ce composant utilise la technologie EE CMOS pour offrir une capacité d'intégration logique supérieure à celle du MACH 131, permettant de remplacer un nombre encore plus important de composants logiques discrets dans les systèmes informatiques et industriels des années 90.

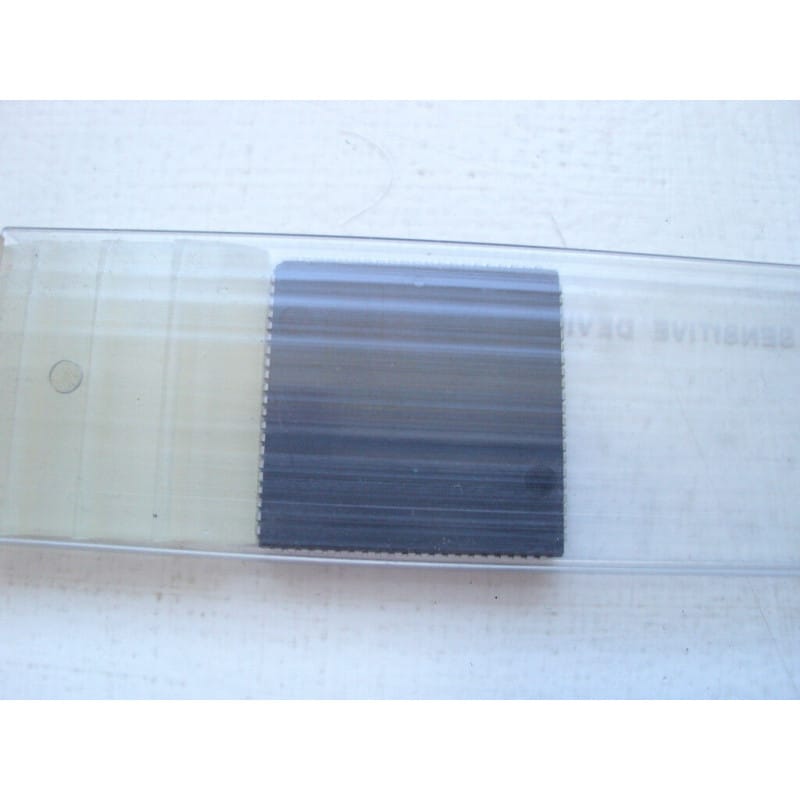

Proposé ici en composant d'origine authentique AMD, neuf de stock d'époque (NOS) et au format PLCC44.
Architecture Haute Densité : Offre une capacité étendue pour implémenter des fonctions logiques complexes, telles que des contrôleurs de mémoire ou des interfaces bus sophistiquées.
Technologie EE CMOS : Combine la vitesse de la technologie bipolaire avec la faible consommation du CMOS et l'avantage d'une reprogrammation électrique (EEPROM).
Vitesse de Commutation : Le suffixe "-15" garantit un temps de propagation (tpd) de 15 ns, assurant une performance optimale pour les architectures de bus haute vitesse.
Diagnostic Express (Incohérence logique) :
Comme pour le MACH 131, vérifiez en priorité la validité de votre fichier JEDEC lors de la programmation. Une signature incorrecte est la cause la plus fréquente de fonctionnement erratique.
Inspectez les niveaux logiques aux entrées ; la famille MACH 130 nécessite une stabilité irréprochable des seuils TTL pour garantir la fiabilité des états internes.
Recommandations de Montage :
Support PLCC44 : L'usage d'un support tulipe ou à ressort est indispensable. La nature programmable de ce composant demande une flexibilité totale pour permettre le retrait, la vérification ou la reprogrammation.
Nettoyage : Un nettoyage à l'alcool isopropylique pur est impératif après soudure. La densité de ce boîtier rend le composant extrêmement sensible aux courants de fuite entre les broches, ce qui pourrait corrompre la logique interne.
