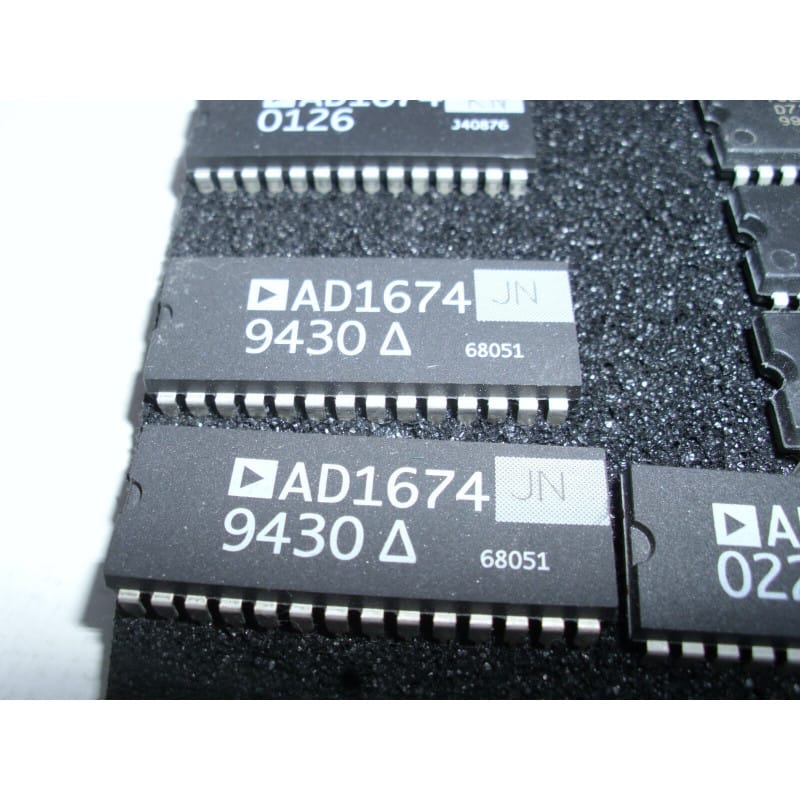

Circuit intégré convertisseur analogique-numérique complet (Complete 12-Bit 100 kSPS Sampling ADC) de précision de référence AD1674JN (ou AD 1674 JN) conçu et fabriqué par ANALOG DEVICES. Successeur direct optimisé et rétro-compatible des standards industriels AD574A et AD674A, il intègre sur une seule puce l'échantillonneur-bloqueur (Sample & Hold / Track & Hold), une référence de tension de précision de 10 V compensée en température, une horloge interne et une interface bus microprocesseur avec sorties trois états. Conditionné en boîtier traversant plastique large DIP-28 (.600"). Composant neuf de stock d'époque (NOS - New Old Stock) livré sous protection antistatique.
Solution Monolithique Complète : Intègre l'échantillonneur-bloqueur, la référence de tension et la logique de synchronisation, éliminant le besoin de composants analogiques d'échantillonnage externes.
Compatibilité Descendante : Remplacement direct broche à broche (pin-compatible upgrade) des références AD574A et AD674A avec un gain de vitesse notable (100 kSPS contre 25 à 40 kSPS).
Flexibilité des Entrées : Réseau de résistances internes ajusté au laser permettant la sélection directe des plages 0-10 V, 0-20 V, ±5 V ou ±10 V par simple câblage externe.
Interface Bus Universelle : Accès en lecture sur bus 12 bits direct ou en deux octets consécutifs (8 bits + 4 bits) pour processeurs 8, 16 ou 32 bits.
Cartes industrielles d'acquisition de données et centrales de mesure multivoies.
Instrumentation de laboratoire, oscilloscopes numériques d'époque et multimètres de précision.
Systèmes de contrôle de processus, robotique et régulation industrielle temps réel.
Modules d'entrées analogiques pour automates programmables et cartes DSP vintage.
Précautions ESD : Manipuler impérativement sur un plan de travail dissipatif relié à la terre avec bracelet antistatique.
Découplage & Masses :
Implanter des condensateurs céramiques multicouches de 100 nF combinés à des condensateurs tantale/électrolytiques de 10 µF au plus près des broches d'alimentation analogique (+Vcc, -Vee) et numérique (+5 V).
Veiller à relier correctement les masses analogique (AGND) et numérique (DGND) en un point unique sous le boîtier pour éviter l'injection de bruit logique dans la conversion.
Dessoudage & Soudure :
Vider soigneusement les 28 œillets à la tresse fine imprégnée de flux pour préserver les métallisations de trous sur les circuits double face.
Température de fer recommandée : 300 °C à 320 °C (max 2 à 3 secondes par broche).
L'utilisation d'un support tulipe DIP-28 large (.600") de haute précision est fortement recommandée.
Composants Électroniques de Précision & Instrumentation / Convertisseur A/N 12 bits 100kSPS ANALOG DEVICES AD1674JN boîtier DIP-28 neuf de stock ancien.
