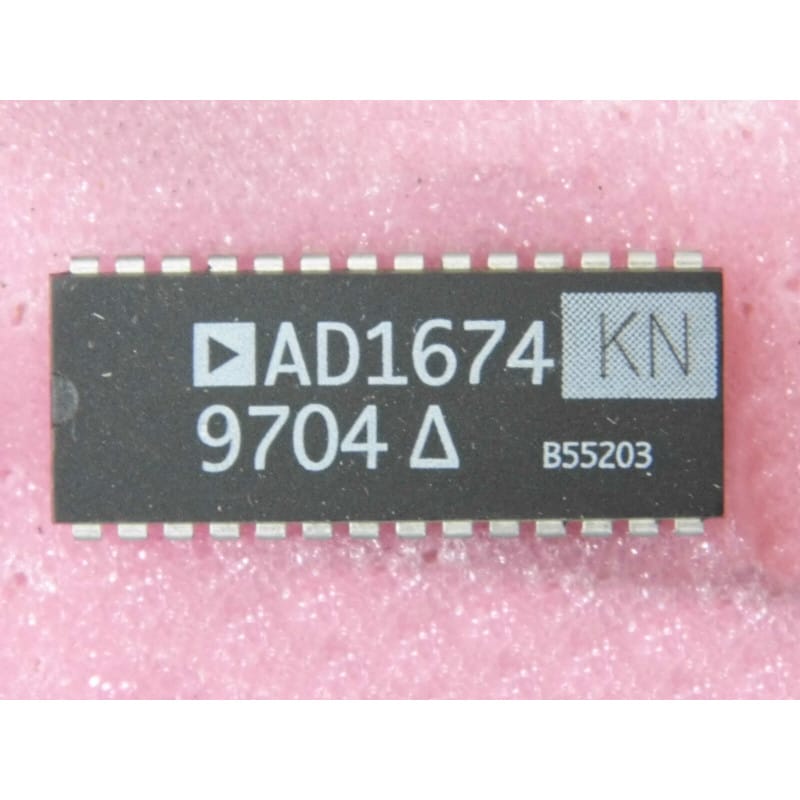

Convertisseur analogique-numérique (ADC - Analog-to-Digital Converter) monolithique 12 bits complet haute performance de référence AD1674KN (ou AD 1674 KN) fabriqué par ANALOG DEVICES. Ce composant intègre sur une seule puce un échantillonneur-bloqueur interne rapide (Sample-and-Hold / SHA), une référence de tension de précision à bande interdite (Bandgap 10 V), une horloge interne de conversion et des tampons de sortie trois états microprocesseur 8/12 bits. Version à hautes performances (grade K) en boîtier plastique large DIP-28 (PDIP-28 .600"), rétrocompatible broche à broche avec les standards industriels AD574A et AD674A avec une vitesse de conversion nettement supérieure. Composant neuf de stock ancien (NOS - New Old Stock) ou de maintenance industrielle sous conditionnement antistatique.
Solution Monolithique Complète : Intègre l'amplificateur échantillonneur-bloqueur (SHA) en entrée, éliminant le besoin d'un circuit externe dédié pour numériser des signaux dynamiques jusqu'à la fréquence de Nyquist (50 kHz).
Vitesse & Rétrocompatibilité : Offre un temps de conversion de 10 µs, remplaçant directement l'AD574A (25 µs à 35 µs) ou l'AD674A (15 µs) sur le même circuit imprimé pour une mise à niveau immédiate des performances.
Interface Microprocesseur Flexible : Décodage interne permettant un interfaçage direct sur bus de données 8 bits (lecture en deux octets consécutifs) ou 12 bits parallèle sans logique de contrôle externe complexe.
Excellente Linéarité : Non-linéarité intégrale (INL) garantie à maximum ± 1/2 LSB sur le grade KN, sans perte de code sur toute la plage de température.
Systèmes d'acquisition de données multi-voies (cartes DAQ industrielles).
Instrumentation scientifique, oscilloscopes numériques et analyseurs de spectre vintage.
Systèmes de contrôle de processus industriels, robotique et cartes d'automatismes (PLC).
Traitement numérique de signal (DSP), conversion audio/médicale et rétrofit de cartes de mesure de laboratoire (HP, Tektronix, Keithley).
Précautions ESD : Composant CMOS/bipolaire haute précision sensible aux décharges électrostatiques. Manipuler sur tapis antistatique avec bracelet relié à la terre.
Découplage & Routage :
Prévoir un découplage de haute qualité sur chaque rail d'alimentation (+5 V, +15 V, -15 V) au plus près des broches à l'aide de condensateurs céramiques 100 nF en parallèle avec des condensateurs au tantale de 1 µF à 10 µF.
Veiller à bien séparer la masse analogique (AGND) et la masse numérique (DGND) sur le circuit imprimé pour éviter l'injection de bruit numérique dans l'étage de mesure.
Soudure & Remplacement :
Température de panne recommandée : 300 °C à 330 °C (3 secondes max par broche).
L'insertion sur un support tulipe large DIP-28 de haute qualité est fortement conseillée pour préserver le composant lors des opérations de maintenance.
