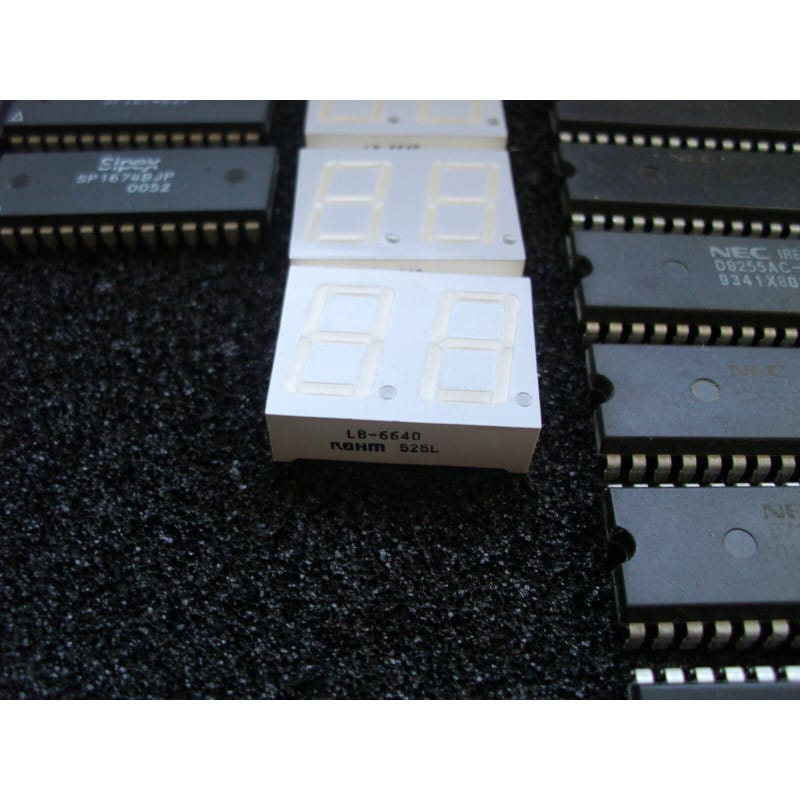

Ce composant optoélectronique (ROHM Dual 7-Segment LED Display Module), conçu par le fabricant japonais de composants électroniques ROHM Semiconductor sous la référence LB-6640 (gamme LB-6600 / LB-6000), est un bloc d'affichage numérique monobloc à deux chiffres 7 segments avec points décimaux.
Développé en configuration Anode Commune (CA) avec multiplexage interne par digit, il intègre des puces LED rouges à bon rendement lumineux assurant un affichage net et homogène. Il a largement équipé les façades d'appareils de mesure, les programmateurs industriels, l'électronique grand public japonaise et les équipements audio vintage.
Intégration Double Digit Monobloc : Évite d'aligner deux afficheurs simples séparés, garantissant un espacement parfait et un alignement optique régulier entre les deux caractères.
Optimisé pour le Multiplexage : Les segments (a à g + DP) des deux chiffres partagent les mêmes broches de commande, avec deux broches d'anodes distinctes pour commuter alternativement le digit de gauche et le digit de droite.
Qualité Japonaise ROHM : Luminosité uniforme entre chaque segment et grande stabilité des caractéristiques optiques dans le temps.
Faible Encombrement : Idéal pour les faces avant d'instruments de mesure où l'espace en hauteur et en largeur est limité.
Applications Recommandées :
Restauration d'Équipements Électroniques : Remplacement standard de digit double défaillant sur cartes japonaises (instruments de mesure, accordeurs, programmateurs).
Projets DIY & Affichages 00-99 : Affichage direct de compteurs, thermomètres ou canaux sous Arduino, ESP32, PIC ou STM32.
Maintenance Industrielle : Remplacement d'afficheurs sur automates de première génération ou platines de test.
Conseils d'Atelier & Raccordement :
Principe de Multiplexage Temporel :
Relier les deux anodes communes aux sorties de commutation de chiffres (via transistors PNP ou sorties dédiées du driver).
Piloter les 8 segments (cathodes) via des résistances de limitation de courant reliées à un décodeur (type 74LS47, 74HC4511 avec adaptation, registres à décalage 74HC595 ou broches GPIO).
Balayer alternativement Digit 1 puis Digit 2 à une fréquence supérieure à 100 Hz pour éliminer tout scintillement visible.
Résistances de Limitation : Sous une tension logique de +5 V DC, prévoir des résistances de 220 Ohms à 330 Ohms par segment pour obtenir un courant moyen d'environ 10 à 15 mA.
Équivalences & Familles Proches :
ROHM séries LB-6620 / LB-6630 / LB-6650, Kingbright DA56-11EWA / CC56-11EWA, Lite-On LTD-4000 series, Lite-On LTD-4608.
Optoélectronique & Afficheurs / Fabricant : ROHM Semiconductor (Japon) / Modèle : LB-6640 (LB6640) / Type : Afficheur LED double 7 segments / Configuration : Anode Commune / Couleur : Rouge.
