Le S10181N (conçu par le fabricant Signetics) est une Unité Arithmétique et Logique (ALU) 4 bits haute vitesse appartenant à la célèbre famille logique ECL 10K (Emitter-Coupled Logic). Équivalent fonctionnel ultra-rapide du célèbre 74181 (qui est en logique TTL), ce composant est capable d'effectuer 16 opérations arithmétiques et 16 opérations logiques sur deux mots de 4 bits. Il était le cœur de calcul privilégié des mainframes, mini-ordinateurs et systèmes de traitement de signal très haute performance des années 70 et 80, là où la logique standard était trop lente.

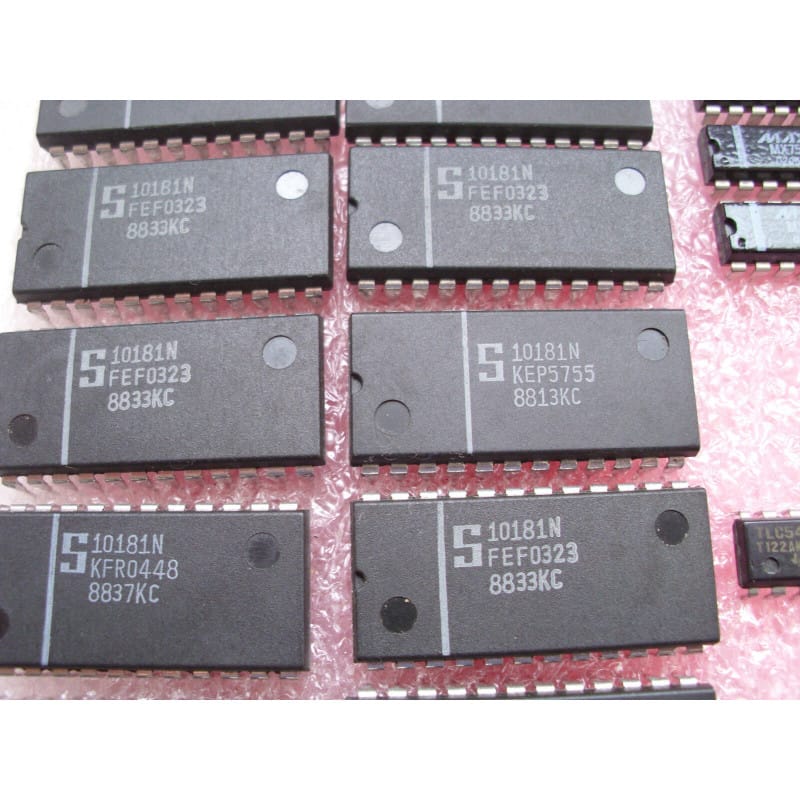

Proposé ici en composant d'origine authentique Signetics, neuf de stock d'époque (NOS) et au format DIP24 / DIL24.
Vitesse Extrême (Logique ECL) : La technologie à couplage d'émetteur ne sature pas les transistors, ce qui permettait à cette puce d'atteindre des temps de propagation de l'ordre de la nanoseconde, inégalés à l'époque par la logique TTL ou CMOS.
Polyvalence de Calcul : Permet l'addition, la soustraction, la comparaison, ainsi que les fonctions logiques de base (ET, OU, OU EXCLUSIF, etc.) programmables via les broches de sélection.
Architecture Spécifique : Nécessite une infrastructure d'alimentation et de routage spécifique à la logique ECL, notamment une alimentation négative (généralement -5.2V) pour minimiser le bruit.
Diagnostic Express (Erreur de calcul ou surchauffe) :
Alimentation ECL : Contrairement à la logique classique, la broche Vcc est généralement reliée à la masse (0V) et l'alimentation se fait par une tension négative sur Vee (typiquement -5.2V). Une défaillance de cette ligne d'alimentation spécifique est la première cause de panne.
Niveaux Logiques : L'excursion de tension (swing) de la logique ECL est très faible (environ 800 mV). Les niveaux logiques ne se mesurent pas de 0 à 5V, mais sont des tensions négatives proches de la masse (ex: -0.9V pour l'état haut et -1.7V pour l'état bas). Utilisez une sonde d'oscilloscope bien calibrée pour vérifier les signaux.
Dissipation : Ce circuit consomme énormément de courant par rapport à une logique standard et chauffe naturellement beaucoup en fonctionnement normal.
Recommandations de Montage :
Support DIP24 : L'usage d'un support tulipe d'excellente qualité est impératif. La logique ECL 10K est extrêmement sensible aux capacités et inductances parasites ; un mauvais contact dans le support générera des réflexions de signal fatales au fonctionnement du calculateur.
Nettoyage : Le nettoyage à l'alcool isopropylique pur est crucial. La faible marge de bruit de la logique ECL rend le circuit très vulnérable aux courants de fuite qui pourraient être induits par des résidus de flux de soudure entre les pistes.
