Le AN5701N (série AN5701) est un circuit intégré monolithique analogique à haute intégration dédié au traitement des signaux vidéo, de luminance et de commutation de standards pour téléviseurs couleur et moniteurs cathodiques (Colour TV Video / Luminance Processing IC). Conçu originellement par Matsushita / Panasonic et largement implanté sur les platines vidéo et châssis de marque Mitsubishi, Panasonic ou JVC des années 1980 et 1990, il constitue l'un des maillons centraux de l'étage de traitement du signal vidéo avant amplification finale vers les cathodes du tube cathodique.
Ce composant regroupe les fonctions de traitement de la luminance (amplificateur vidéo large bande, réglage de contraste, de luminosité et d'accentuation des transitions / peaking), de séparation et de clamp des impulsions de synchronisation, d'insertion du signal de suppression (blanking), ainsi que les commutations de signaux auxiliaires (incrustation OSD / entrées vidéo externes). Encapsulé dans un boîtier standard traversant DIP-22 plastique (Dual In-line Package 22 broches - format intermédiaire / pas standard 2,54 mm), il délivre des signaux vidéo stables et calibrés avec un haut niveau de réjection du bruit.
Mémo Technique & Points Clés d'Atelier
Affectation des Lignes Principales (Boîtier DIP-22) :
Entrée Luminance (Y IN) : reçoit le signal vidéo issu de la ligne à retard de luminance (Delay Line) pour compenser le temps de transit de la chrominance.
Lignes de Commande Continue (DC Controls) : tensions continues variables issues du microcontrôleur de gestion ou de potentiomètres pour le réglage direct de la luminosité et du contraste.
Impulsions de Clamp & Blanking : broches recevant les impulsions de synchronisation ligne/trame pour le verrouillage du niveau de noir et l'effacement des lignes de retour.
Sortie Signal Vidéo / Y : transmission du signal vers l'étage de matrice RVB / amplificateurs finaux de culot de tube cathodique.
Alimentation (+12 V) & Masse (GND) : rail 12 V filtré avec condensateur électrolytique de découplage de proximité.
Symptômes de Panne Fréquents sur Téléviseurs CRT :
Écran blanc laiteux avec lignes de retour sans image vidéo (ou écran totalement noir avec haute tension présente) : Étage de sortie vidéo interne bloqué, défaut du circuit de clamp ou coupure de l'alimentation 12 V sur le circuit.
Image vidéo très sombre ou sans contraste, réglages de façade inopérants : Étage de contrôle de gain/contraste interne détruit ou condensateur de découplage sur la ligne de commande continu fuyard.
Image délavée, floue ou présentant des traînages horizontaux : Défaillance du circuit d'accentuation (peaking) ou condensateur de liaison vidéo dégradé en entrée/sortie du CI.
Consignes de Soudage & Remplacement :
Poser de préférence un support DIP-22 tulipe adapté afin de protéger les pistes du circuit imprimé du téléviseur lors des phases de diagnostic.
Vérifier l'état de la ligne à retard vidéo (boîtier DL métallique ou bloc résine) et remplacer les condensateurs électrolytiques gravitant autour du circuit avant mise sous tension.
Utiliser un fer à souder régulé (300°C à 320°C max) et limiter le temps de chauffe à moins de 3 secondes par broche.

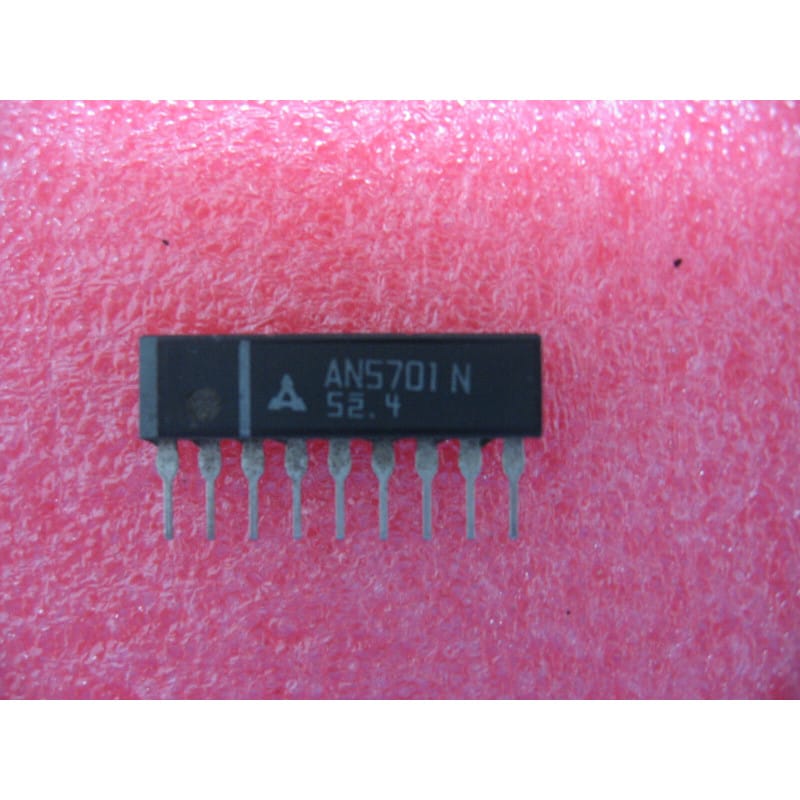

Composants Électroniques & Télévision CRT / Fabricant : PANASONIC / MATSUSHITA (Châssis Mitsubishi) / Référence : AN5701N (AN5701) / Type : Circuit intégré traitement vidéo et luminance TV CRT (Luminance & Video Processor IC) / Boîtier : DIP-22 traversant plastique / Tension : +12 V DC / État : 100% Neuf de stock d'origine (NOS).
