Le AN7105 (série AN71xx) est un circuit intégré monolithique analogique d'amplification audio de puissance basse fréquence (AF Power Amplifier IC), développé à l'origine par le constructeur japonais Matsushita / Panasonic et couramment implanté sur les étages de sortie audio des autoradios, combinés radio-cassettes, téléviseurs compacts et récepteurs radio de marque Mitsubishi, Panasonic, National ou JVC des années 1980 et 1990.
Conçu pour fonctionner sur une plage d'alimentation continue basse tension (6,0 V à 15,0 V DC, nominal 9 V ou 13,2 V), ce composant délivre une puissance sonore stable et dynamique sous charge de 4 Ohms ou 8 Ohms avec un taux de distorsion harmonique réduit. Il intègre des étages de préamplification et d'attaque internes, des boucles de contre-réaction stabilisées, ainsi qu'un circuit anti-bruit d'impact à la mise sous tension (Anti-Pop) et une protection thermique interne évitant les dégradations en cas de surcharge prolongée.
Mémo Technique & Points Clés d'Atelier
Affectation des Lignes Principales :
Entrée Audio (IN) : injection du signal audio petits signaux via un condensateur de liaison chimique ou film (1 µF à 4,7 µF).
Sortie Audio (OUT) : liaison vers le haut-parleur via un condensateur électrolytique de forte valeur (470 µF à 1000 µF / 16 V ou 25 V) pour bloquer la composante continue de repos (VCC / 2).
Réseau Bootstrap & Contre-Réaction (NF) : raccordement des réseaux passifs fixant le gain en boucle fermée et la réjection de l'ondulation d'alimentation.
Alimentation (+VCC) & Masse (GND) : rail continu avec condensateur de découplage de proximité (1000 µF en parallèle avec 100 nF céramique).
Symptômes de Panne Fréquents sur Équipements Audio :
Absence totale de son avec échauffement anormal du boîtier : Demi-pont de sortie interne claqué en court-circuit franc suite à un contact accidentel des fils de haut-parleur avec la masse.
Son faible, étouffé ou fortement saturé dès le bas volume : Condensateur de bootstrap ou de contre-réaction dégradé (sec/ouvert), ou dérive de la tension continue de repos au point milieu (OUT différent de VCC / 2).
Claquement sec dans le haut-parleur à l'allumage/extinction : Condensateur de temporisation anti-pop externe usé.
Consignes de Montage & Brasage en Atelier :
Si le boîtier comporte une ailette de dissipation métallique, appliquer une fine pellicule de graisse thermique silicone et fixer l'ailette sur le radiateur avant de réaliser le soudage des broches.
Remplacer systématiquement les condensateurs chimiques électrolytiques gravitant autour du circuit de puissance pour garantir la stabilité du montage neuf.
Utiliser un fer à souder régulé (300°C à 320°C max) et limiter le temps d'application de la panne à moins de 3 secondes par broche.

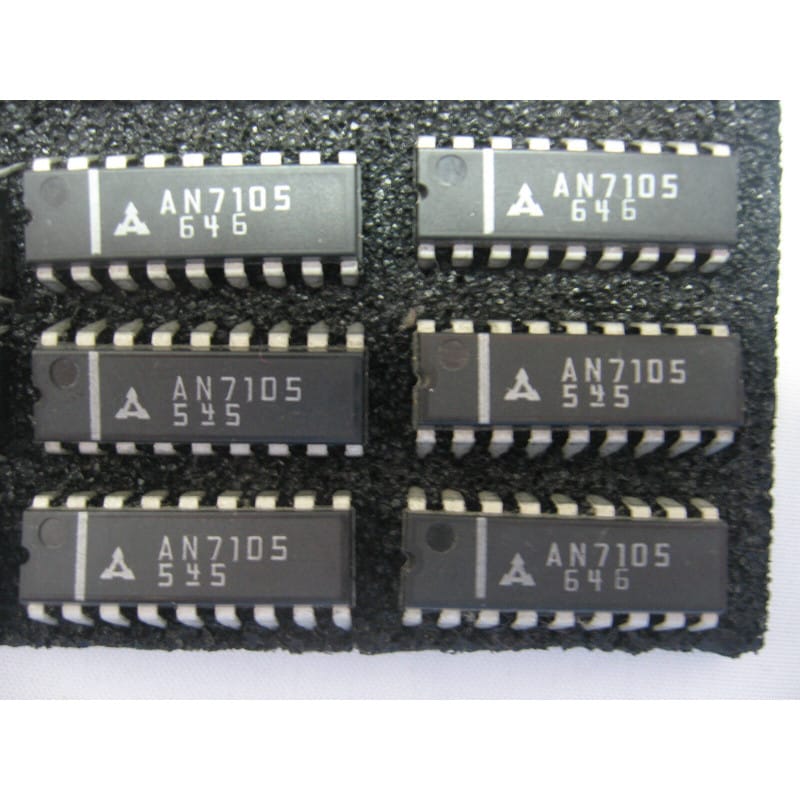

Composants Électroniques & Audio Vintage / Fabricant : PANASONIC / MATSUSHITA (Châssis Mitsubishi) / Référence : AN7105 / Type : Circuit intégré amplificateur audio de puissance BF (AF Power Amp IC) / Tension : 6 V à 15 V DC / État : 100% Neuf de stock d'origine (NOS).
