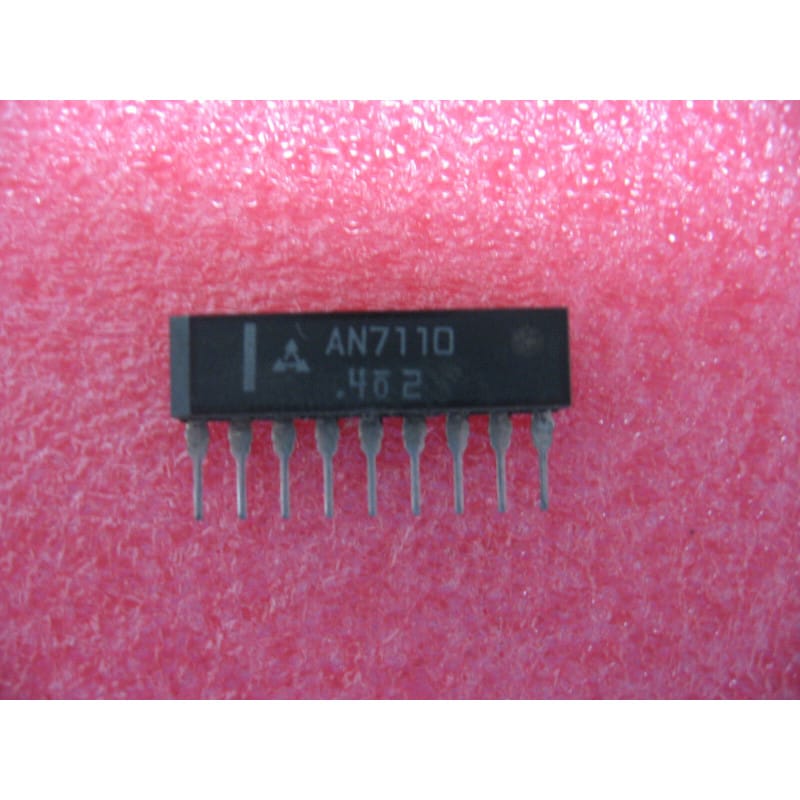

Le AN7110 (marqué AN7110 avec le logo historique du triangle stylisé ou le grand "M" de Matsushita / Panasonic) est un circuit intégré monolithique analogique d'époque dédié à l'amplification audio de puissance. Ce composant classique adopte le format d'un boîtier vertical en ligne SIL-9 (Single In-line Package, 9 broches alignées sur un seul côté).
Le préfixe AN l'inscrit directement dans la célèbre lignée des circuits intégrés de traitement du signal analogique conçus par Matsushita Electric Industrial Co. au Japon.
Le AN7110 est un amplificateur de puissance audio monocanal (monophonique) conçu pour les équipements portatifs et de moyenne puissance (Low-Noise Audio Power Amplifier, lot d'origine Panasonic / Matsushita, boîtier SIL-9, lot de 2).
Développé pour offrir un gain élevé tout en minimisant les composants externes environnants, ce circuit délivre une puissance de sortie typique d'environ 1,2 Watts sous une impédance de haut-parleur de 8 Ohms (avec une tension d'alimentation de 6V à 9V). Il se caractérise par un très faible niveau de bruit propre, une distorsion harmonique totale contenue et une excellente réjection des parasites d'alimentation. De plus, il intègre une fonction d'atténuation automatique du bruit lors de la mise sous tension (système anti-pop/anti-squelch).
On retrouve massivement ce circuit intégré d'époque au cœur des récepteurs radio portatifs (transistors), des radiocassettes (boombox), des interphones, des petits instruments de musique électroniques et des modules d'alerte ou de signalisation sonore des années 70 et 80. Proposé en qualité New Old Stock (NOS), ce lot de deux puces originales est parfait pour restaurer la fidélité et la puissance sonore de vos équipements audio de collection.
Le diagnostic du haut-parleur muet ou du grésillement intense (Le test de tension de sortie continue) : C'est la manipulation d'établi systématique sur les étages audio équipés de l'AN7110. Si l'amplificateur est muet ou s'il produit un fort ronflement sans transmettre la musique, isolez le circuit. Méthode d'atelier : Circuit sous tension et sans signal audio à l'entrée, mesurez la tension continue sur la broche de sortie (généralement la broche 8 ou 9 selon l'implantation). Cette sortie d'amplificateur asymétrique doit se situer à la moitié exacte de la tension d'alimentation (par exemple 4,5V si vous alimentez en 9V). Si vous mesurez 0V ou la tension totale d'alimentation, la puce est en court-circuit interne. Remplacez-la par l'un de tes deux exemplaires NOS d'époque.
Le piège du condensateur de liaison de sortie : Sur ce type d'amplificateur à alimentation simple, la broche de sortie est couplée au haut-parleur via un condensateur chimique de forte valeur (généralement de 220 µF à 470 µF) destiné à bloquer la composante continue de tension. Si ce condensateur vieillit, fuit ou se met en court-circuit, il va appliquer une tension continue directement sur la bobine mobile du haut-parleur. Cela peut détruire le haut-parleur d'époque et provoquer une surchauffe immédiate destructrice de votre AN7110 neuf de stock. Règle d'or : Remplacez systématiquement ce condensateur de liaison en même temps que la puce.
Précautions de brasage (Pas de dissipateur nécessaire) : Compte tenu de sa faible puissance d'utilisation, l'AN7110 ne nécessite aucun radiateur externe. Cependant, il dissipe ses calories par ses broches et sa carrosserie plastique d'époque. Évitez tout choc thermique lors de l'installation : réglez votre fer à souder à 310 degrés Celsius maximum et brasez les 9 pattes rapidement. Nettoyez parfaitement la zone à l'alcool isopropylique afin d'éliminer les flux résiduels conducteurs qui pourraient perturber les circuits de contre-réaction à haute impédance.
