Le AN7116 (série AN71xx) est un circuit intégré monolithique analogique d'amplification audio de puissance basse tension (Low-Voltage Audio Power Amplifier IC), conçu à l'origine par le constructeur japonais Matsushita / Panasonic et largement intégré sur les platines audio portatives, récepteurs radio, baladeurs cassettes et combinés de marque Mitsubishi, Panasonic, National ou JVC des années 1980 et 1990.
Spécifiquement optimisé pour fonctionner sous une tension continue très basse (1,2 V à 6,0 V DC, nominal 3 V sur piles ou accumulateurs), ce composant est idéal pour alimenter directement un petit haut-parleur miniature ou une sortie casque stéréo/mono. Il intègre un régulateur de polarisation interne assurant un gain stable même lorsque la tension des piles chute, un faible niveau de distorsion harmonique, ainsi qu'un circuit anti-bruit d'impact à la mise sous tension (Anti-Pop). Son boîtier en ligne vertical compact SIP-9 / SIL-9 (Single In-line Package 9 broches) offre un encombrement réduit facilitant son implantation sur les circuits imprimés denses.
Mémo Technique & Points Clés d'Atelier
Affectation des Lignes Principales (Boîtier SIP-9) :
Entrée Audio (IN) : injection du signal petits signaux via un condensateur de découplage continu (1 µF à 2,2 µF).
Sortie Audio (OUT) : liaison vers le casque ou haut-parleur via un condensateur électrolytique de blocage (100 µF à 470 µF / 6,3 V ou 10 V).
Lignes de Contre-Réaction (NF) & Ripple Filter : raccordement des condensateurs de stabilisation de gain et de filtrage de l'ondulation d'alimentation.
Alimentation (+VCC) & Masse (GND) : rail basse tension filtré au plus près du boîtier (100 µF + 100 nF).
Symptômes de Panne Fréquents sur Appareils Audio Portables :
Absence totale de son dans le casque ou haut-parleur (pile neuve) : Étage de sortie interne coupé ou condensateur de liaison de sortie fuyard/ouvert.
Son très étouffé, faible ou saturé même à bas volume : Dérive du point de repos interne (la tension continue sur la broche OUT n'est plus à VCC / 2) ou condensateur de contre-réaction sec.
Plocs ou crépitements à l'allumage : Condensateur chimique de filtrage de polarisation dégradé en périphérie du circuit.
Consignes de Soudage & Remplacement :
Utiliser un fer à souder régulé (300°C à 320°C max) à panne fine et limiter le temps de chauffe à moins de 3 secondes par broche pour ne pas altérer la structure interne.
Remplacer systématiquement les condensateurs chimiques électrolytiques miniatures situés autour du circuit lors d'une restauration de platine portable.

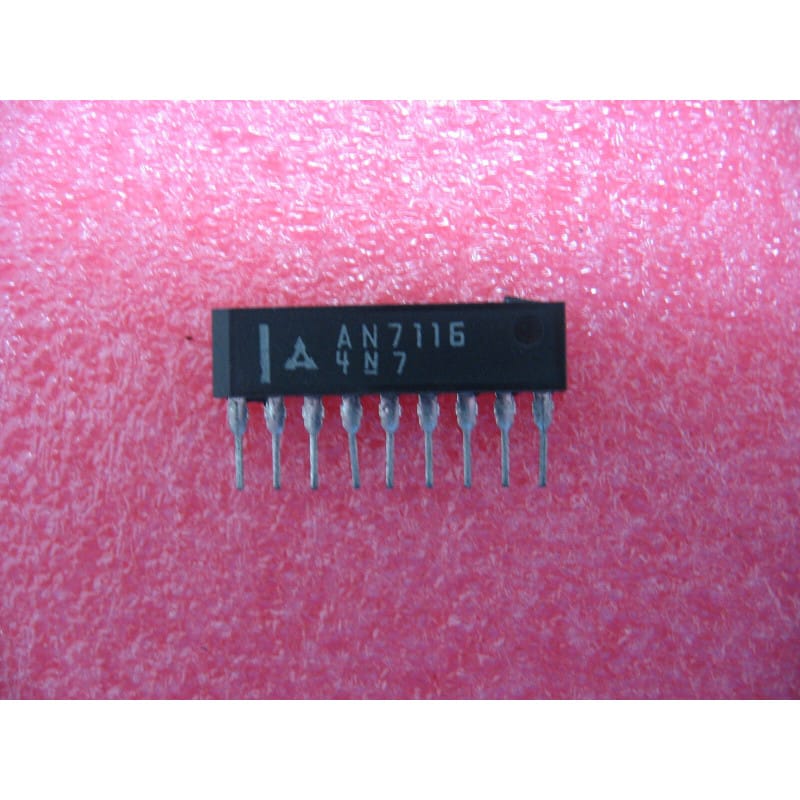

Composants Électroniques & Audio Portable Vintage / Fabricant : PANASONIC / MATSUSHITA (Châssis Mitsubishi) / Référence : AN7116 (AN 7116) / Type : Circuit intégré amplificateur audio basse tension (Low-Voltage AF Amp IC) / Boîtier : SIP-9 traversant / Tension : 1,2 V à 6 V DC / Quantité : Lot de 2 pièces / État : 100% Neuf de stock d'origine (NOS).
