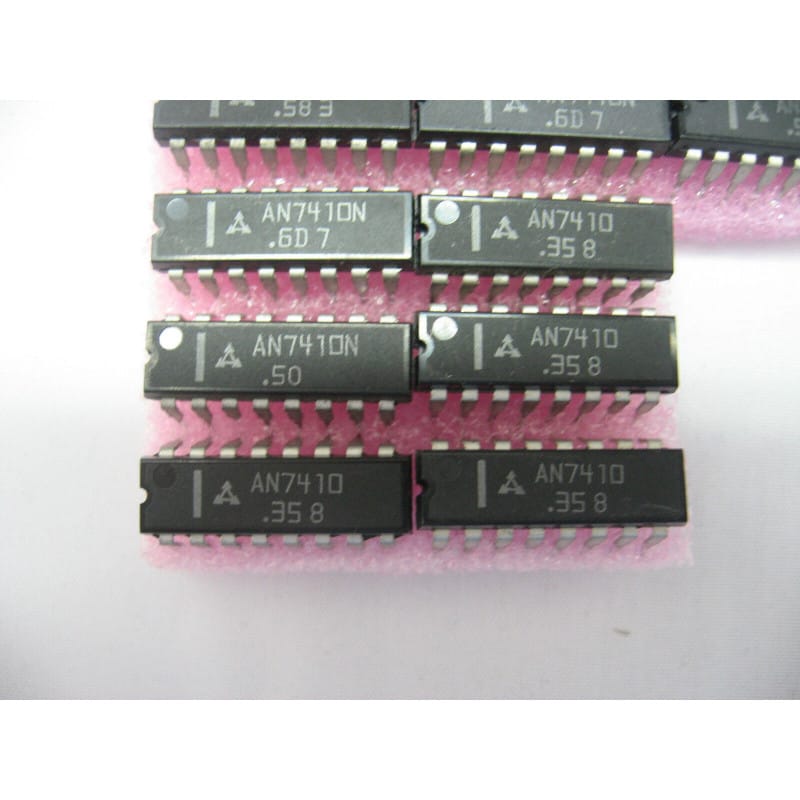

Le AN7410N (conçu par Panasonic/Matsushita) est un circuit intégré spécialisé utilisé comme démodulateur multiplex FM stéréo. Il est largement reconnu dans la conception des tuners FM haute fidélité des années 80 et 90 pour ses performances en matière de séparation des canaux et son faible taux de distorsion harmonique. Ce composant extrait le signal audio gauche et droit à partir du signal composite multiplexé provenant du discriminateur FM.
Proposé ici en lot de 2 composants d'origine Panasonic, parfaits pour la maintenance des étages de réception FM de vos récepteurs et tuners.
Fonctionnalité : Démodulation multiplex FM stéréo (décodage du signal composite en signaux audio G/D).
Performance : Optimisé pour une séparation des canaux élevée et une excellente immunité au bruit dans les environnements de réception complexes.
Intégration : Développé spécifiquement pour les circuits de réception Panasonic, assurant une compatibilité parfaite avec les standards de syntonisation de l'époque.
Diagnostic Express (Absence de voyant stéréo ou perte de séparation) :
Réglage du VCO (VCO Adjustment) : Le dysfonctionnement le plus fréquent est une dérive de l'oscillateur local interne (VCO) du composant. Si le tuner ne commute plus en stéréo ou si le son est distordu, ajustez délicatement la bobine d'accord (souvent repérée à côté de l'IC) qui définit la fréquence pilote de 19 kHz.
Signal pilote : Assurez-vous que le signal composite arrivant sur l'entrée de l'AN7410N est d'amplitude suffisante et non filtré par une mauvaise impédance de charge.
Recommandations de Montage :
Support DIP : L'usage d'un support tulipe est vivement recommandé. Comme il s'agit d'un circuit clé de la chaîne audio, la possibilité de remplacer facilement le composant lors du réglage et de l'étalonnage de votre tuner est un avantage majeur.
Nettoyage : Un nettoyage minutieux à l'alcool isopropylique pur est obligatoire après soudure. Le circuit de démodulation traite des signaux très sensibles ; toute trace de flux résiduel entre les broches peut introduire des capacités parasites ou des courants de fuite qui dégradent la séparation des canaux et augmentent le bruit de fond.
Blindage : Étant donné qu'il traite des fréquences élevées, assurez-vous de bien respecter le plan de masse autour du composant lors de la soudure pour éviter les interférences électromagnétiques provenant des autres sections numériques ou de l'alimentation.
