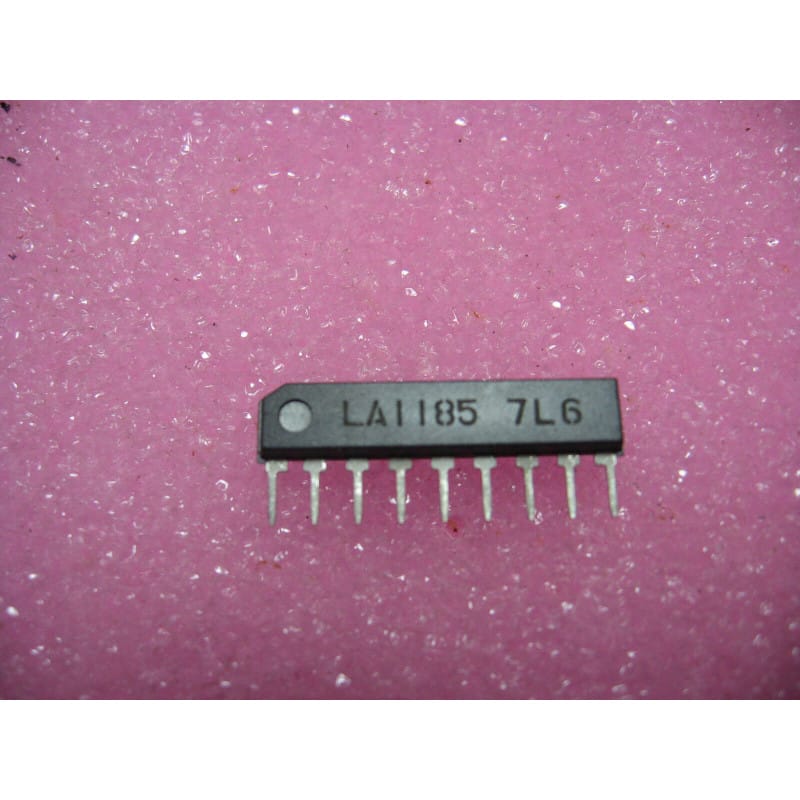

Le LA1185 (conçu par Sanyo) est un circuit intégré de type "Frontend" FM haute performance, spécifiquement développé pour les sections de réception radio dans les chaînes stéréo domestiques, les autoradios et les enregistreurs radio-cassettes. Il intègre un amplificateur RF, un oscillateur local et un mélangeur (mixer) dans un boîtier compact, offrant une excellente sensibilité et une grande dynamique de signal.
Proposé ici en lot de 2 composants d'origine Sanyo, parfaits pour la remise en état des sections d'accord de vos récepteurs FM.
Fonctionnalité : Frontend FM complet (RF Amp + Mixer + Oscillator).
Performance : Optimisé pour une faible distorsion et une bonne réjection des images fréquentielles.
Polyvalence : Idéal pour les designs de tuners FM exigeant une bonne stabilité de réception dans des équipements audio domestiques.
Diagnostic Express (Réception faible ou absence de signal FM) :
Oscillateur local : Si le tuner ne parvient pas à capter une station, vérifiez à l'oscilloscope si l'oscillateur local interne au LA1185 est actif. Une défaillance ici empêche tout mélange de fréquence.
Tension d'accord (Varicap) : Vérifiez que la tension d'accord venant de votre circuit PLL (comme votre SDA3302-5) arrive correctement sur la diode varicap associée au frontend. Une instabilité de cette tension provoquera une dérive de fréquence constante.
Recommandations de Montage :
Support : L'usage d'un support tulipe est vivement recommandé. Comme il s'agit d'un composant sensible au cœur de la réception RF, le support permet de procéder à des mesures de signal directement sur les broches sans risquer d'endommager les pistes du circuit imprimé.
Blindage et découplage : Ce composant traite des fréquences radio. Le découplage (condensateur de 100 nF au plus près de la broche VCC) est critique. Un plan de masse soigné autour du composant est essentiel pour éviter les oscillations parasites.
Nettoyage : Un nettoyage minutieux à l'alcool isopropylique pur est obligatoire après soudure. Les traces de flux dans une section RF agissent comme des impédances parasites qui dégradent immédiatement le facteur de qualité (Q) des circuits accordés et la sensibilité globale du récepteur.
