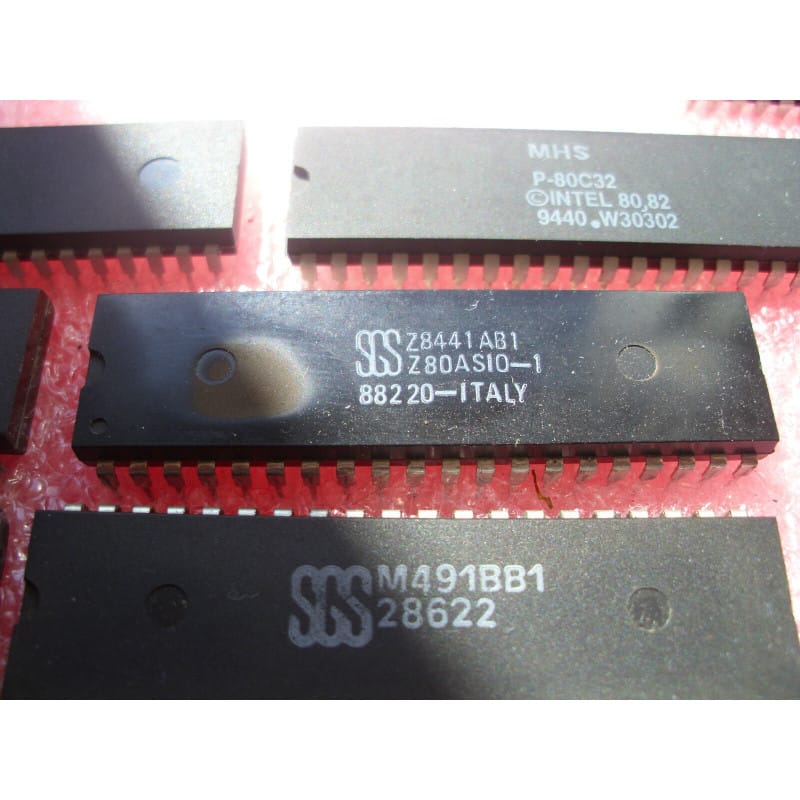

Le Z8441AB1, plus communément identifié sous sa nomenclature fonctionnelle Z80A SIO-1 (produit ici sous licence officielle par SGS-Thomson), est un circuit intégré monolithique d'interface de communication série hautement performant. Logé dans un boîtier DIP40 standard (traversant, 40 broches larges), ce composant est un contrôleur d'entrées/sorties série double canal (Serial Input/Output Controller) conçu à l'origine par Zilog et massivement utilisé au cœur des architectures informatiques, automates et calculateurs des années 80 et 90.
L'analyse de sa référence technique révèle les spécifications suivantes :
Z8441 / Z80 SIO-1 : Déclinaison spécifique du contrôleur SIO dont le brochage et l'organisation des lignes de contrôle (notamment le multiplexage des canaux et des signaux de modem comme DTR, RTS, CTS, DCD) sont optimisés pour certaines configurations de cartes mères, le distinguant des versions SIO-0 ou SIO-2.
A : Indique la classe de vitesse certifiée pour la famille Z80A, permettant au composant de fonctionner de manière totalement synchrone sur un bus système cadencé jusqu'à 4 MHz.
B1 / N : Spécifie l'encapsulation dans un boîtier plastique double ligne (PDIP) standard à 40 broches.
Ce circuit gère deux canaux indépendants (Canal A et Canal B) totalement configurables par logiciel. Il est capable de traiter des communications asynchrones classiques (liaisons type RS-232/RS-422), mais aussi des protocoles synchrones complexes de l'époque (tels que IBM BiSync, HDLC, et SDLC), en prenant en charge automatiquement la génération et la vérification des codes de contrôle d'erreurs (CRC).
Fabricant : SGS-Thomson (SGS)
Fonction : Contrôleur d'interface de communication série asynchrone et synchrone à 2 canaux indépendants.
Compatibilité Bus : S'interface nativement avec le processeur Z80A et ses périphériques (CTC, PIO, DMA) via un système de gestion des interruptions vectorisées en cascade (Daisy-Chain).
Vitesse Maximale du Bus : 4 MHz (Index de la série Z80A).
Format : Boîtier plastique DIP40 standard (traversant, écartement large de 600 mils).
État : Circuit d'époque authentique, certifié Neuf de Stock (NOS) de chez SGS.
Diagnostic Express (Absence de transmission, caractères corrompus ou blocage des interruptions) :
Le piège de la chaîne d'interruption (IEI / IEO — Broches 5 et 6) : C'est la cause numéro un de dysfonctionnement sur les cartes mères d'époque basées sur le Z80. Le Z8441AB1 utilise les broches Interrupt Enable In (IEI) et Interrupt Enable Out (IEO) pour gérer les priorités d'interruption sans contrôleur externe. Si la broche IEI n'est pas reliée au niveau haut (5V) ou à la broche IEO du périphérique plus prioritaire (souvent un compteur/timer type CTC), le SIO n'émettra jamais la moindre requête d'interruption vers le processeur central, figeant toute communication pilotée par événement.
Vérification de la broche RESET (Broche 33) : Lors de l'initialisation du système, une impulsion à l'état bas sur cette broche est obligatoire. Si la ligne de réinitialisation reste bloquée ou présente un résidu de tension linéaire, les registres internes du SIO ne se chargeront pas, rendant la puce totalement insensible aux ordres d'écriture du processeur.
Recommandations de Montage :
Support DIP40 Tulipe Impératif : Tout comme pour votre microcontrôleur P8031 ou vos contrôleurs Rockwell, un grand boîtier de 40 broches d'époque impose des contraintes physiques élevées sur les pistes en bakélite ou résine. L'usage d'un support tulipe DIP40 de haute qualité est indispensable pour sécuriser vos opérations de maintenance ou de prototypage.
Sensibilité aux décharges électrostatiques (ESD) : Bien que les puces SGS-Thomson de cette génération soient robustes, la technologie NMOS reste sensible aux pointes d'électricité statique. Conservez le composant dans sa mousse conductrice d'origine ou son tube jusqu'à son insertion finale et manipulez-le de préférence avec un bracelet antistatique relié à la masse de votre établi.
Nettoyage anti-capacitif du bus : Un nettoyage méticuleux à l'alcool isopropylique pur après soudure est obligatoire. Les lignes de contrôle du processeur (M1, IORQ, RD) et le bus de données commutent à des fréquences rapides (4 MHz). Les moindres résidus de flux conducteurs ou hygroscopiques créent des résistances parasites ou des micro-capacités inter-pistes, ce qui peut provoquer des erreurs de lecture de registres ou des corruptions de trames de données à haute vitesse.
