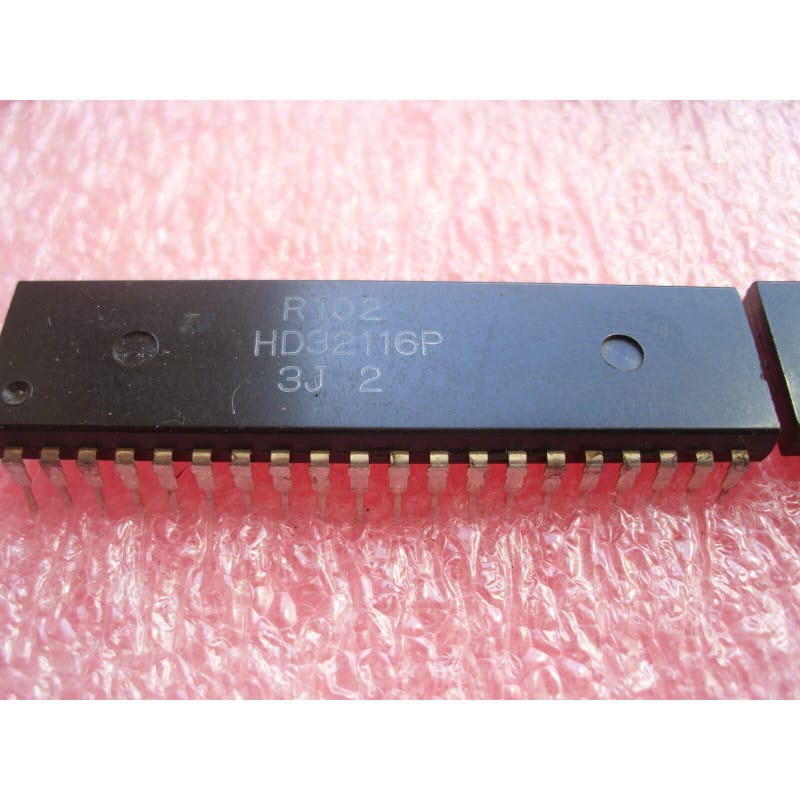

Le HD32116P (conçu par Hitachi) est un circuit intégré logique ou microcontrôleur spécialisé de grande taille (LSI), conditionné dans un boîtier DIP40 standard (traversant, plastique). Issu des séries de composants logiques et de contrôle d'architecture d'Hitachi des années 80 et 90, ce type de circuit servait généralement de contrôleur d'interface, de gestionnaire de sous-système ou de processeur de fonctions dédiées dans les équipements industriels, l'instrumentation de mesure ou l'électronique grand public haut de gamme.
Proposé ici sous sa forme neuve de stock d'époque (NOS).
Fabricant : Hitachi
Format : Boîtier plastique DIP40 robuste (montage traversant).
Technologie : Circuit intégré à haute intégration (LSI), optimisé pour la gestion de signaux logiques, de lignes de bus ou le séquencement système.
État : Authentique, neuf de stock d'époque (NOS).
Diagnostic Express (Lignes de bus inactives ou défaut de commande) :
Signaux d'horloge et Reset : Comme tout composant à 40 broches gérant du séquencement synchrone, vérifiez la présence et la stabilité du signal d'horloge principal à l'oscilloscope. Contrôlez également l'état de la ligne de réinitialisation (Reset) pour vous assurer que le circuit n'est pas maintenu bloqué dans son état initial en raison d'un composant de surveillance de tension défectueux en amont.
Alimentation logique : Assurez-vous de la pureté du rail d'alimentation 5 V. La présence de bruit ou d'ondulations résiduelles importantes (ripple) peut provoquer des comportements logiques erratiques ou des erreurs d'exécution internes intermittentes.
Recommandations de Montage :
Support DIP40 : L'usage d'un support tulipe à 40 broches est fortement recommandé. Les circuits intégrés de cette densité supportent mal l'exposition thermique directe et prolongée d'un fer à souder sur leurs broches. De plus, le support simplifiera grandement l'isolation des lignes de bus et les tests croisés lors de vos diagnostics d'atelier.
Découplage local : Implantez un condensateur céramique de 100 nF au plus près des broches d'alimentation (VCC et GND) situées aux extrémités du boîtier pour absorber efficacement les pointes de courant liées aux commutations logiques internes simultanées.
Nettoyage anti-fuite : Un nettoyage minutieux à l'alcool isopropylique pur après soudure est obligatoire. Vu le nombre important de broches et la proximité des lignes d'E/S, le moindre résidu de flux de soudure peut créer une conductivité parasite microscopique ou un effet capacitif dégradant la netteté des transitions logiques à haute fréquence.
