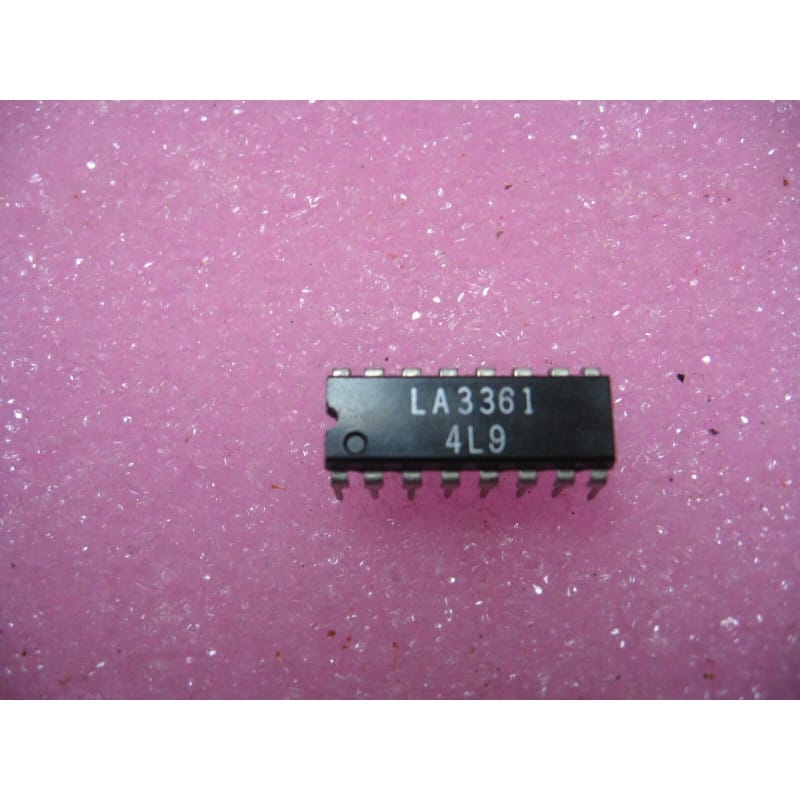

Le LA3361 (parfois préfixé selon le fabricant : Sanyo, UTC, KIA, etc.) est un circuit intégré monolithique analogique d'époque dédié à la réception radio. Ce composant standardisé adopte le format d'un boîtier plastique traversant double en ligne standard DIP16 (16 broches, pas de 2,54 mm).
Initialement conçu par Sanyo, ce circuit a été si largement copié et produit sous licence par de nombreuses fonderies mondiales qu'il est devenu un standard universel de l'industrie pour les récepteurs radio grand public des années 80, 90 et 2000.
Le LA3361 est un décodeur stéréo multiplex (MPX) FM basse tension basé sur une boucle à verrouillage de phase (PLL FM Stereo Multiplex Demodulator, boîtier DIP16).
Conçu pour décoder le signal composite FM (reçu après l'étage de détection FI) afin de séparer les canaux gauche et droit, ce circuit se distingue par sa capacité à fonctionner à de très basses tensions d'alimentation :
Fonctionnement basse tension (Low Voltage) : Il est optimisé pour fonctionner dès 3,0 Volts, ce qui en fait le choix idéal pour les récepteurs de poche, les baladeurs radio et les équipements nomades à piles.
Démodulation par boucle à verrouillage de phase (PLL) : Il utilise un oscillateur interne (VCO) calé sur le signal pilote de 19 kHz pour régénérer la sous-porteuse de 38 kHz. Cela assure une séparation stéréo stable (typiquement 45 dB à 1 kHz) constante et sans dérive.
Sourdine forcée et arrêt du VCO sur une seule broche : La broche 9 offre un contrôle multifonction d'analyse très pratique. Selon la tension continue appliquée sur cette broche, on peut forcer le mode monophonique (sourdine stéréo) ou arrêter complètement l'oscillateur interne (VCO) pour éliminer toute interférence en mode AM.
Rejet des ondulations et bruits : Il intègre des filtres internes pour supprimer les résidus du signal pilote de 19 kHz et de la sous-porteuse de 38 kHz en sortie audio, protégeant ainsi les magnétophones contre les sifflements lors des enregistrements.
On retrouve ce décodeur universel dans une multitude de baladeurs radio-cassettes, de récepteurs radio portatifs de voyage, d'autoradios et de tuners compacts. Proposé en qualité New Old Stock (NOS) ou équivalent moderne, c'est une pièce de rechange standard et très facile à trouver pour restaurer la stéréo de vos appareils de poche.
Le diagnostic du voyant stéréo inerte ou clignotant (Le réglage de précision de la broche 16) : C'est la manipulation prioritaire à l'établi sur les petits récepteurs équipés du LA3361. Si la radio capte un signal fort mais que le décodage stéréo ne s'active pas (pas de son spatialisé et voyant LED éteint sur la broche 6), le VCO a besoin d'un étalonnage. Méthode d'atelier :
Le point de mesure : Connectez un fréquencemètre (ou un oscilloscope avec sonde x10 pour éviter l'effet capacitif de la pointe de touche) sur la broche 12 (Check).
L'ajustement : Sans signal appliqué à l'entrée du décodeur, ajustez délicatement le potentiomètre de réglage (relié à la broche 16, la broche du VCO) jusqu'à lire précisément la fréquence de 76,00 kHz (±100 Hz). Dès que la fréquence est recalée, la PLL accrochera instantanément le pilote 19 kHz des stations locales et activera la stéréo. Si la fréquence dérive sans cesse ou si l'oscillateur reste muet malgré des résistances de précision saines, la puce est défectueuse. Remplacez-la.
Le piège du commutateur de mode (Mono Forcé / VCO Stop) sur la broche 9 : Si votre signal audio reste bloqué en monophonique alors que le VCO tourne parfaitement à 76 kHz, vérifiez la tension continue présente sur la broche 9 :
Si V9 est inférieur à 0,7 V : Le mode stéréo automatique est actif (comportement normal).
Si V9 se situe entre 0,7 V et 2,1 V : Le circuit est forcé en mode monophonique (atténuation stéréo).
Si V9 dépasse 2,1 V : L'oscillateur (VCO) est totalement arrêté.
Si un condensateur de fuite ou une résistance de pull-up a vieilli sur cette ligne, le décodeur peut rester bloqué dans un état forcé.
Précautions de brasage et montage sur support : Le LA3361 traite des signaux de démodulation multiplexés très sensibles aux capacités parasites des pistes du circuit imprimé. Pour une restauration propre, utilisez un support tulipe DIP16 à contacts dorés. Soudez le support vide avec un fer réglé à 310 degrés Celsius maximum, nettoyez les résidus de flux de soudure à l'alcool isopropylique pour éliminer les courants de fuite de surface entre les broches d'oscillateur, puis insérez la puce à froid.
