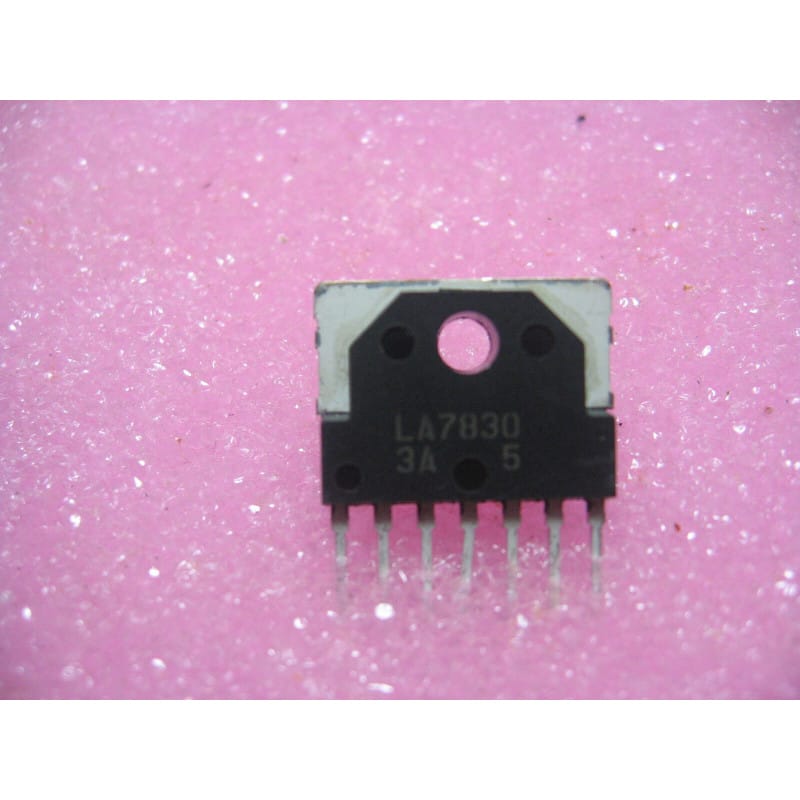

Le LA7830 (conçu par Sanyo) est un circuit intégré analogique de puissance à haute intégration, développé spécifiquement pour piloter l'étage de sortie de déflexion verticale (Vertical Deflection Output) dans les téléviseurs couleur et les moniteurs à tube cathodique (CRT) des années 80 et 90. Logé dans un boîtier SIP7 vertical muni d'une large semelle métallique de dissipation, ce composant robuste prend en charge les courants de déflexion élevés requis pour déplacer le faisceau d'électrons du haut vers le bas de l'écran.
Il intègre en interne un amplificateur de puissance, un circuit multiplicateur de tension pour l'impulsion de retour (flyback generator) afin de réduire la consommation d'énergie, ainsi qu'une protection thermique.
Fabricant : Sanyo
Fonction : Étage de sortie de puissance pour déflexion verticale CRT.
Fonctions Spécifiques : Circuit générateur de retour (Flyback) intégré pour minimiser la dissipation thermique lors du retour du faisceau.
Courant de crête maximal : Capable de délivrer jusqu'à 1,8 A à 2,1 A en pointe pour alimenter le bobinage (Yoke) de déflexion.
Format : Boîtier plastique vertical SIP7 avec semelle de fixation métallique (Heatsink).
Diagnostic Express (Ligne blanche horizontale unique à l'écran) :
Panne classique de déflexion (Single Horizontal Line) : Une ligne lumineuse horizontale au centre de l'écran indique que le balayage horizontal fonctionne, mais que la déflexion verticale est totalement absente. Avant de remplacer le LA7830, vérifiez l'alimentation principale (VCC, broche 6 ou 3 selon l'architecture). Ces lignes d'alimentation sont souvent protégées par une résistance-fusible (fuse resistor) de faible valeur (1 à 4,7 ohms) reliée au transformateur THT. Si le LA7830 s'est mis en court-circuit, cette résistance aura fondu.
Condensateurs de pompe / Flyback : Un écran dont l'image est repliée sur le tiers supérieur ou qui présente des lignes de balayage blanches très visibles en haut indique généralement la défaillance du condensateur électrolytique de pompe (pump-up / flyback capacitor) externe connecté à la puce. Remplacez-le systématiquement par un modèle à faible résistance série (Low ESR) certifié 105°C.
Recommandations de Montage :
Couplage thermique rigoureux : Le LA7830 dissipe une quantité importante de chaleur en fonctionnement continu. Il ne doit jamais être mis sous tension sans son dissipateur thermique. Nettoyez l'ancien radiateur, appliquez une fine couche uniforme de graisse thermique au silicone sur la semelle métallique et vissez fermement le composant avant le soudage.
Vérification de l'isolation du châssis : Selon le modèle de téléviseur ou de moniteur arcade, la semelle métallique du LA7830 peut être reliée en interne à la masse ou au potentiel négatif. Vérifiez la présence éventuelle d'une feuille de mica ou d'un isolant en silicone d'origine lors du démontage pour éviter un court-circuit direct avec le châssis métallique général de l'appareil.
Nettoyage des pistes à fort courant : Un nettoyage minutieux à l'alcool isopropylique pur après soudure est obligatoire. Les courants impulsionnels qui traversent les broches de sortie vers le déflecteur (Yoke) et les broches de masse sont importants ; tout résidu de flux acide ou humide peut provoquer des arcs microscopiques ou une corrosion prématurée des pistes du circuit imprimé sous haute tension.
