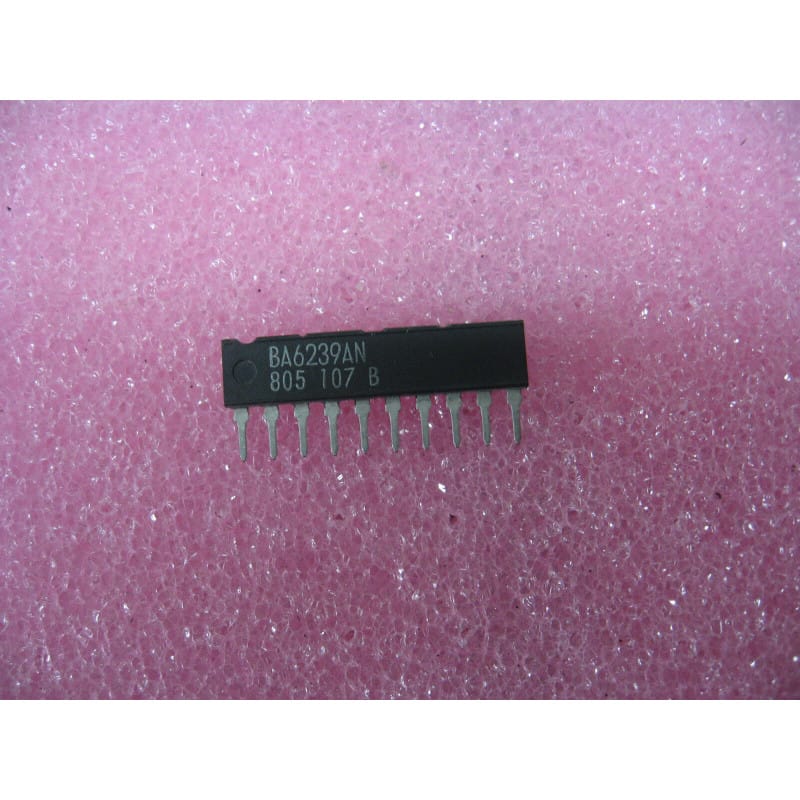

Le BA6239AN (série BA6238 / BA6239 / BA62xx) est un circuit intégré monolithique analogique et logique comprenant un pont en H complet de puissance (Reversible Motor Driver IC / H-Bridge Driver), conçu par le constructeur japonais Rohm Co., Ltd. (Toyo Electronics). Développé spécifiquement pour les systèmes d'entraînement et les automatismes mécaniques de précision (mécanismes de chargement de cassettes VCR VHS / S-VHS, tiroirs motorisés de lecteurs CD/DVD, blocs d'inversion de têtes auto-reverse, distributeurs et actionneurs robotiques des années 1980 et 1990), il assure le pilotage bidirectionnel complet d'un moteur à courant continu à balais (Brushed DC Motor).
Ce circuit intègre les étages logiques d'entrée compatibles TTL/CMOS, les circuits de commande de grille/base et 4 transistors de puissance configurés en pont en H capables de fournir un courant continu nominal de 1,2 A (avec une tenue aux impulsions de démarrage ou de blocage jusqu'à 3,0 A en crête). Il propose 4 modes de fonctionnement distincts gérés par deux entrées logiques de commande (Rotation Avant / FWD, Rotation Arrière / REV, Arrêt roue libre / Standby, et Freinage dynamique électronique / Brake). Il intègre également une protection thermique contre les surchauffes (TSD - Thermal Shutdown), des diodes de roue libre internes pour la suppression des surtensions inductives, ainsi qu'une broche de référence permettant de calibrer la tension maximale de sortie appliquée au moteur pour contrôler sa vitesse. Encapsulé dans un boîtier vertical traversant SIP-10 / HSIP-10 plastique avec ailette métallique de dissipation, il est destiné à être fixé directement sur un radiateur thermique.
Mémo Technique & Points Clés d'Atelier
Affectation des Lignes Principales (Boîtier SIP-10) :
Entrées Logiques (IN 1 / IN 2) : signaux de commande niveau TTL/CMOS (0 V / 5 V) provenant directement du microcontrôleur de gestion mécanique.
Sorties Moteur (OUT 1 / OUT 2) : raccordement direct aux deux bornes du moteur à courant continu.
Broche de Contrôle de Tension / Référence (VREF) : permet d'ajuster la tension maximale délivrée au moteur en fonction d'une tension continue externe de consigne.
Alimentation Puissance (+VCC / VM) & Logique : rail continu de puissance avec condensateur de découplage de fort calibre (470 µF à 1000 µF électrolytique en parallèle avec 100 nF céramique).
Masse (GND) & Semelle Métallique : connexion directe au plan de masse de puissance pour le retour des courants et l'évacuation thermique.
Symptômes de Panne Fréquents sur Mécanismes Audio / Vidéo :
Le moteur de tiroir ou de chargement ne fonctionne que dans un seul sens : Une branche du pont en H interne est coupée ou en court-circuit suite à un blocage mécanique prolongé (courroie détendue, engrenage grippé).
Court-circuit franc sur l'alimentation dès la mise sous tension (l'appareil s'éteint ou se met en sécurité) : Transistors complémentaires haut et bas du pont en H fondus en court-circuit.
Le moteur grogne, manque de couple et le boîtier chauffe anormalement : Moteur DC dégradé (collecteur encrassé) provoquant une surconsommation dépassant les 1,2 A admissibles.
Consignes de Montage & Soudage :
Appliquer une fine couche de graisse thermique silicone et visser solidement l'ailette métallique sur le dissipateur avant de procéder au brasage des broches sur le circuit imprimé afin de ne pas exercer de contraintes mécaniques sur les pastilles de cuivre.
Avant le remplacement, contrôler impérativement le moteur à l'aide d'une alimentation stabilisée pour mesurer son courant d'appel et vérifier l'absence de point dur mécanique.
Utiliser un fer à souder régulé (300°C à 320°C max) et limiter le temps d'application de la panne à moins de 3 secondes par broche.
Composants Électroniques & Pilotage Moteurs / Fabricant : ROHM CO., LTD. / Référence : BA6239AN (BA 6239 AN) / Type : Circuit intégré pont en H contrôleur de moteur réversible DC 1,2 A (Reversible Motor Driver IC) / Boîtier : SIP-10 traversant avec ailette métallique / Tension : +6 V à +18 V DC / État : 100% Neuf de stock d'origine (NOS).
