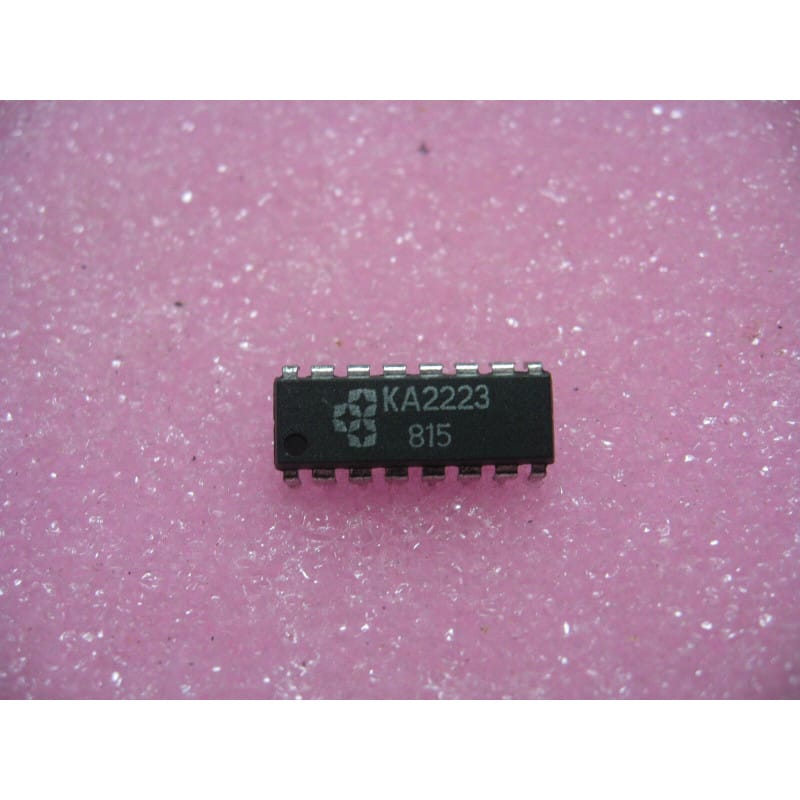

Le KA2223 (marque Samsung Semiconductor) est un circuit intégré monolithique d'époque conçu spécifiquement pour l'architecture des égaliseurs graphiques à 5 bandes. Présenté dans un boîtier plastique traversant double en ligne à 16 broches (DIP16), ce composant d'origine authentique et neuf de stock (NOS) regroupe toutes les fonctions actives nécessaires pour piloter un canal audio complet.
Sur une seule puce, le KA2223 intègre les 5 amplificateurs opérationnels de filtrage nécessaires à la configuration des bandes de fréquences, ainsi qu'un ampli opérationnel d'entrée indépendant faisant office de tampon (buffer). L'adjonction de réseaux de condensateurs et résistances externes connectés à des potentiomètres rectilignes permet d'ajuster le gain de chaque bande de manière autonome. C'est le composant d'origine idéal pour le dépannage, la maintenance et la restauration des chaînes hi-fi compactes, des autoradios rétro, des radiocassettes (Boombox) et des tables de mixage d'entrée de gamme des années 80 et 90.
Solution monocanal tout-en-un : Intègre 5 circuits de résonance opérationnelle plus un préamplificateur d'entrée sur un seul boîtier, limitant drastiquement le nombre de composants discrets requis.
Large plage d'alimentation simple : Fonctionne de manière très stable sur une tension continue typiquement comprise entre 5V et 13V, s'adaptant parfaitement aux équipements fixes ou portatifs sur batteries.
Faible distorsion : Conçu pour préserver la fidélité du signal audio analogique, offrant une distorsion harmonique totale très faible et un faible souffle de fond.
Le diagnostic classique "Craquements, souffle sur une bande ou absence d'action des curseurs" :
Potentiomètres encrassés (La panne numéro 1) : Avant de suspecter le circuit intégré KA2223, sachez que 90% des pannes d'égaliseurs d'époque viennent des potentiomètres rectilignes (glissières). La poussière s'y accumule, créant des coupures de contact ou des craquements violents lors des manipulations. Injectez du nettoyant contact de qualité et manipulez le curseur une vingtaine de fois hors tension.
Une bande de fréquence ne répond plus (Filtre inactif) : Si, après nettoyage du potentiomètre associé, une bande spécifique ne modifie plus du tout le son ou si elle génère un sifflement constant, l'amplificateur opérationnel interne dédié à cette fréquence est probablement détruit ou en fuite. Le remplacement de la puce par cet exemplaire NOS élimine la panne.
Dérive des condensateurs de filtrage associés : Chaque bande de l'égaliseur s'appuie sur un couple de condensateurs externes (souvent des modèles au pas de 5mm type film plastique ou Mylar) pour définir la fréquence centrale de coupure (ex: 100Hz, 330Hz, 1kHz, 3.3kHz, 10kHz). Si l'une des bandes s'est déplacée en fréquence ou a perdu de son efficacité (pente affaiblie), contrôlez l'état de ces petits condensateurs périphériques.
Précautions d'installation :
Pour prémunir ce circuit intégré NOS rare des contraintes thermiques directes induites par le fer à souder, éviter de décoller les pistes fragiles des vieux circuits imprimés et vous permettre d'isoler rapidement les lignes lors de vos recherches de pannes à l'oscilloscope, l'utilisation d'un support de précision tulipe DIP16 de haute qualité est vivement recommandée. Nettoyez la zone après intervention à l'alcool isopropylique pur.
