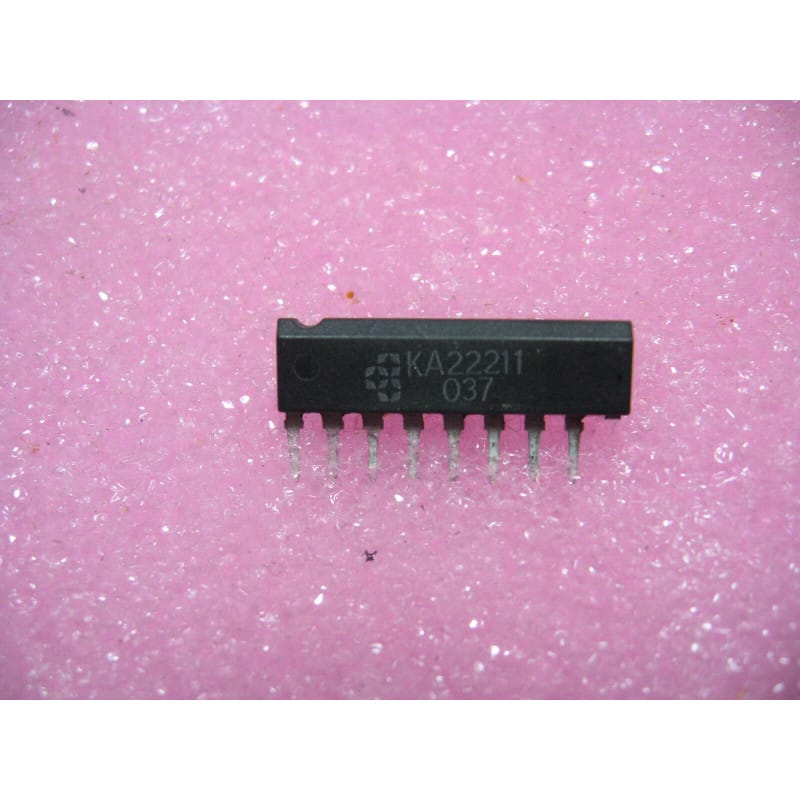

Le KA22211 (série KA2221 / KA22211 / KA22241) est un circuit intégré monolithique analogique comprenant deux préamplificateurs audio stéréo à faible bruit avec circuit ALC intégré (Dual Preamplifier with ALC for Cassette Tape Recorder), conçu par Samsung Semiconductor. Largement utilisé sur les platines d'enregistrement et de lecture des radiocassettes portatifs (Boombox), magnétophones de salon, dictaphones et combinés audio des années 1980 et 1990, il assure la préamplification de signaux de faible niveau et la régulation automatique du gain à l'enregistrement.
Ce composant intègre deux préamplificateurs à fort gain, un régulateur de polarisation interne et une boucle de compression de dynamique (ALC - Automatic Level Control). En mode enregistrement, le circuit ALC limite la distorsion en écrêtant dynamiquement les pointes de signal tout en rehaussant les passages faibles pour garantir un enregistrement propre sur bande magnétique. En mode lecture, il permet de configurer l'égalisation standard (NAB) via un réseau de contre-réaction passif externe. Conçu pour fonctionner sur une large plage de tension continue (3,5 V à 14,0 V DC, nominal 6 V à 9 V sur piles ou alimentation secteur régulée), il se caractérise par une faible consommation et un rapport signal/bruit optimisé.
Mémo Technique & Points Clés d'Atelier
Affectation des Lignes Principales :
Entrées Audio (IN 1 / IN 2) : signaux de faible amplitude issus des têtes magnétiques de lecture ou des capsules microphoniques, protégés par des condensateurs de découplage continu (1 µF à 2,2 µF).
Boucles de Contre-Réaction / Égalisation (NF 1 / NF 2) : insertion des filtres RC déterminant le gain en enregistrement et la courbe de correction NAB en lecture (120 µs / 70 µs).
Sorties Audio Préamplifiées (OUT 1 / OUT 2) : signaux de niveau ligne dirigés vers le commutateur Play/Rec et l'amplificateur de puissance.
Ligne de Filtrage / Temporisation ALC : raccordement d'un condensateur électrolytique (10 µF à 47 µF) fixant les constantes de temps d'attaque et de rétablissement de la compression.
Alimentation (+VCC) & Masse (GND) : rail d'alimentation continu découplé au plus près du boîtier par un condensateur électrolytique (100 µF à 220 µF) en parallèle avec 100 nF céramique.
Symptômes de Panne Fréquents sur Platines Cassettes :
Distorsion sévère et saturation permanente en mode enregistrement : Transistor de détection ALC interne claqué ou condensateur de filtrage ALC en fuite à la masse.
Bruit de souffle excessif, friture ou craquements sur une voie : Étage différentiel d'entrée endommagé suite à une décharge électrostatique sur la tête de lecture ou les prises auxiliaires.
Absence totale de signal en sortie sur l'une des voies : Étage de sortie interne coupé ou tension continue anormale au point de repos.
Consignes de Soudage & Remplacement :
Poser de préférence un support tulipe adapté pour protéger le composant contre les contraintes thermiques directes et faciliter les opérations de maintenance.
Remplacer systématiquement les petits condensateurs chimiques électrolytiques gravitant autour du circuit (notamment sur les broches NF et ALC) lors d'une restauration.
Utiliser un fer à souder régulé (300°C à 320°C max) et limiter le temps d'application de la panne à moins de 3 secondes par broche.
Composants Électroniques & Audio Cassette Vintage / Fabricant : SAMSUNG SEMICONDUCTOR / Référence : KA22211 (KA 22211) / Type : Double préamplificateur audio avec contrôle automatique de niveau ALC (Dual Pre-Amp with ALC IC) / Tension : +3,5 V à +14 V DC / État : 100% Neuf de stock d'origine (NOS).
