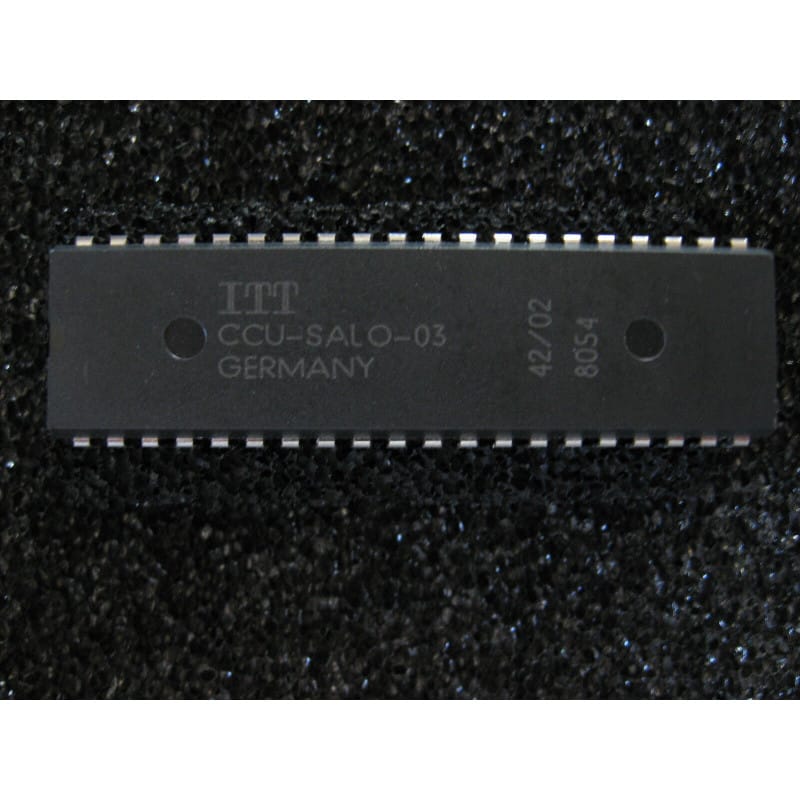

Microcontrôleur monolithique dédié et unité centrale de contrôle/gestion de châssis TV (Central Control Unit / TV Microcontroller LSI) de référence constructeur CCU-SALO 03 (CCU SALO 03 / famille ITT DIGIVISION CCU series) fabriqué par le pionnier des semi-conducteurs numériques pour téléviseurs ITT Intermetall (Freiburg, Allemagne), conçu pour les techniciens de maintenance TV/vidéo, spécialistes de la restauration de téléviseurs CRT haut de gamme d'époque (systèmes ITT, Nokia, Oceanic, Graetz, Schaub-Lorenz, Salora), dépanneurs de moniteurs de studio et électroniciens d'atelier.
Le CCU-SALO 03 est un processeur système dédié (Central Control Unit) développé spécifiquement pour la gestion centralisée des châssis de télévision à traitement numérique du signal (génération Digit 2000 / Digivision). Encapsulé dans un boîtier plastique traversant multi-broches (DIL-40 / SDIP), il assure la coordination générale du téléviseur : décodage des ordres de télécommande infrarouge (standard IR-Code / RC-5), pilotage du récepteur et du clavier local de façade, gestion de la mémoire non volatile (EEPROM / EAROM pour mémorisation des chaînes et réglages analogiques), génération des signaux de commande des étages vidéo/déflexion via le bus numérique interne IM-Bus (Intermetall Bus / I2C), et affichage des menus de réglage à l'écran (OSD - On Screen Display).
Composant Système Officiel ITT Intermetall (Digit 2000 Architecture) :
Processeur maître authentique programmé d'usine (ROM masquée spécifique SALO 03) pour le contrôle intégral des téléviseurs de conception Salora / ITT Nokia.
Gestion Centralisée & Interface Bus Numérique :
Pilote l'ensemble des coprocesseurs vidéo (VPU), audio (APU), déflexion (DPU) et tuner via le bus de communication série du châssis.
Décodeur de Télécommande & Clavier Local Intégré :
Traitement direct des trames infrarouges issues du préamplificateur IR et décodage matriciel des touches de façade.
Générateur d'Affichage OSD (On-Screen Display) :
Génère directement les caractères graphiques pour l'affichage du numéro de chaîne, du volume, des bargraphes de réglage et du menu de service sur l'écran CRT.
Interface pour Mémoire de Sauvegarde :
Communication avec l'EEPROM de configuration pour la rétention des chaînes mémorisées, des paramètres de géométrie et des réglages utilisateur.
Format Traversant DIL / SDIP :
Boîtier à grand nombre de broches au pas standard facilitant le montage sur support tulipe en atelier.
État : Composant neuf de stock d'origine d'époque (NOS / New Old Stock Genuine ITT), broches étamées d'usine prêtes pour le brasage.
Identification & Précautions d'Implantation :
Repérer l'encoche de détrompage et la broche n°1 avant insertion sur le circuit imprimé.
Il est fortement recommandé d'utiliser un support DIL à contacts tulipes doré de qualité industrielle pour protéger le microcontrôleur contre les contraintes thermiques et faciliter de futurs diagnostics.
Vérifications Préalables Avant Mise Sous Tension :
Contrôler impérativement la stabilité de la tension +5 V DC issue de l'étage de veille/alimentation : une surtension (> 5,5 V) due à un condensateur électrolytique primaire sec est la cause n°1 de destruction du CCU.
Vérifier l'oscillation correcte du quartz d'horloge (généralement 4 MHz ou fréquence dédiée système) relié aux broches XTAL du microcontrôleur à l'oscilloscope.
Contrôler le circuit de réinitialisation (ligne RESET) qui doit passer de 0 V à +5 V après établissement complet de la tension logique.
Symptômes de Panne Typiques Liés au CCU :
Téléviseur bloqué en veille (Standby) : Aucune réaction à la télécommande ni au clavier de façade, absence d'impulsion de démarrage vers l'alimentation principale.
Perte des mémoires & réglages : Impossibilité de sauvegarder les chaînes ou blocage du bus I2C/IM-Bus.
Absence d'affichage OSD : L'image vidéo est présente mais les incrustations graphiques de réglage de volume et de chaîne n'apparaissent plus.
Consignes de Soudage & Remplacement :
Utiliser un fer à souder régulé (300°C à 320°C max) et respecter les précautions de manipulation contre les décharges électrostatiques (ESD).
Composants Électroniques & Gestion Système TV / Fabricant : ITT INTERMETALL / Référence Constructeur : CCU-SALO 03 (CCU SALO 03) / Type : Microcontrôleur unité centrale de commande de téléviseur CRT (Central Control Unit - Digit 2000) / Boîtier : DIL / SDIP traversant / État : 100% neuf de stock d'origine d'époque (NOS / New Old Stock Genuine ITT), jamais soudé. Processeur maître indispensable pour la remise en état, le dépannage de la logique de commande et la restauration conforme des téléviseurs Salora, ITT et Nokia vintage.
