Circuit intégré logique standard TTL Low-Power Schottky (1-of-10 BCD to Decimal Decoder / Demultiplexer) de référence fabricant Mitsubishi Electric M74LS42P (série M74LSxxP / code boîtier P), largement référencé dans les nomenclatures officielles de maintenance et manuels de service Pioneer Corporation (Pioneer Hi-Fi, platines vinyles, magnétophones à bandes et amplificateurs vintage), conçu pour les techniciens de maintenance audio/Hi-Fi, restaurateurs de matériel audiovisuel vintage, dépanneurs d'équipements industriels et électroniciens d'atelier.
Le circuit intégré Mitsubishi M74LS42P est un décodeur logique rapide et basse consommation conçu pour convertir un code d'entrée 4 bits BCD (Binary-Coded Decimal) en une sélection parmi 10 sorties mutuellement exclusives actives à l'état bas (Active-Low Outputs). Encapsulé dans un boîtier standard traversant DIP-16 plastique (Dual In-line Package 16 broches), il est particulièrement utilisé dans les appareils Hi-Fi vintage Pioneer pour le décodage et l'aiguillage de fonctions (sélection de sources, commutation de bus logique, adressage matriciel de claviers de commande et pilotage d'indicateurs de façade). Il garantit une faible consommation, un temps de propagation court (environ 15 à 25 ns) et une réjection automatique des codes non valides (les états d'entrée supérieurs à 9 forcent toutes les sorties à l'état haut).
Composant Logique Officiel Mitsubishi Electric / Référencé Pioneer OEM :
Composant authentique d'origine répertorié dans les schémas de service (Service Manuals) d'appareils Hi-Fi Pioneer des séries 1970/1980/1990.
Décodage BCD vers Décimal 1 parmi 10 (1-of-10 Line Decoder) :
Convertit les entrées binaires A, B, C, D (code BCD 0 à 9) en activant une seule sortie correspondante à l'état bas (0 logique).
Immunité aux Fausses Combinaisons :
Pour toute combinaison d'entrée non BCD (valeurs binaires de 10 à 15), l'ensemble des 10 sorties reste désactivé à l'état haut (1 logique).
Technologie TTL Low-Power Schottky (LS-TTL) :
Compromis idéal entre vitesse de commutation rapide et faible dissipation thermique globale.
Boîtier Traversant Standard DIP-16 (Code "P") :
Pas standard de 2,54 mm facilitant le remplacement direct ou l'implantation sur support tulipe d'atelier.

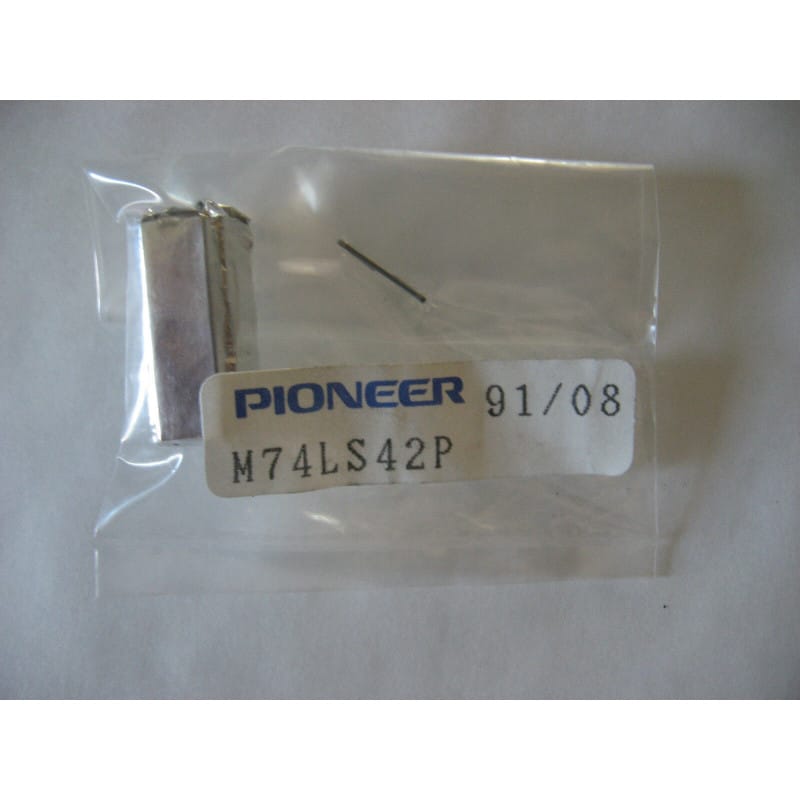

État : Composant 100% neuf de stock d'origine d'époque (NOS / New Old Stock Genuine Mitsubishi / Pioneer OEM), broches étamées d'usine prêtes pour le brasage.
Brochage Standard DIP-16 & Affectation des Voies :
Broches 1, 2, 3, 4, 5, 6, 7, 9, 10, 11 : Sorties décodées Y0 à Y9 (actives à l'état bas / niveau 0 V lors de la sélection).
Broches 15, 14, 13, 12 : Entrées d'adresses BCD (A, B, C, D – où A est le bit de poids faible LSB et D le bit de poids fort MSB).
Broche 8 : Masse générale (GND / 0 V).
Broche 16 : Alimentation positive (+VCC / +5 V DC).
Symptômes de Panne Typiques sur les Appareils Pioneer :
Touches de sélection de source inopérantes ou sélections fantômes : Blocage d'une sortie à l'état bas forçant l'activation continue d'une source audio (Tape, Aux, Phono).
Plusieurs relais ou voyants commutés en même temps : Sortie interne du décodeur en court-circuit.
Absence totale de réponse logique en façade : Écroulement de la ligne d'alimentation 5 V sur la broche 16 ou entrées d'adresses en court-circuit interne.
Consignes de Soudage & Remplacement :
Poser de préférence un support DIP-16 tulipe sur le circuit imprimé pour préserver les pistes en cuivre lors de l'intervention.
Placer un condensateur de découplage céramique (100 nF) au plus près de la broche 16 vers la masse.
Utiliser un fer à souder régulé (300°C à 320°C max) et limiter le temps d'application de la panne à moins de 3 secondes par broche.
Composants Électroniques & Logique Numérique / Fabricant : MITSUBISHI ELECTRIC / PIONEER OEM / Référence Constructeur : M74LS42P (M 74LS42 P) / Type de Composant : Décodeur BCD vers Décimal 1 parmi 10 TTL Schottky / Boîtier : DIP-16 traversant / Tension : +5 V DC / État : 100% neuf de stock d'origine d'époque (NOS / New Old Stock Genuine OEM), jamais soudé. Composant standard indispensable pour le dépannage de la logique de sélection, la maintenance des commutateurs de sources et la remise en état conforme des appareils audio Pioneer vintage.
