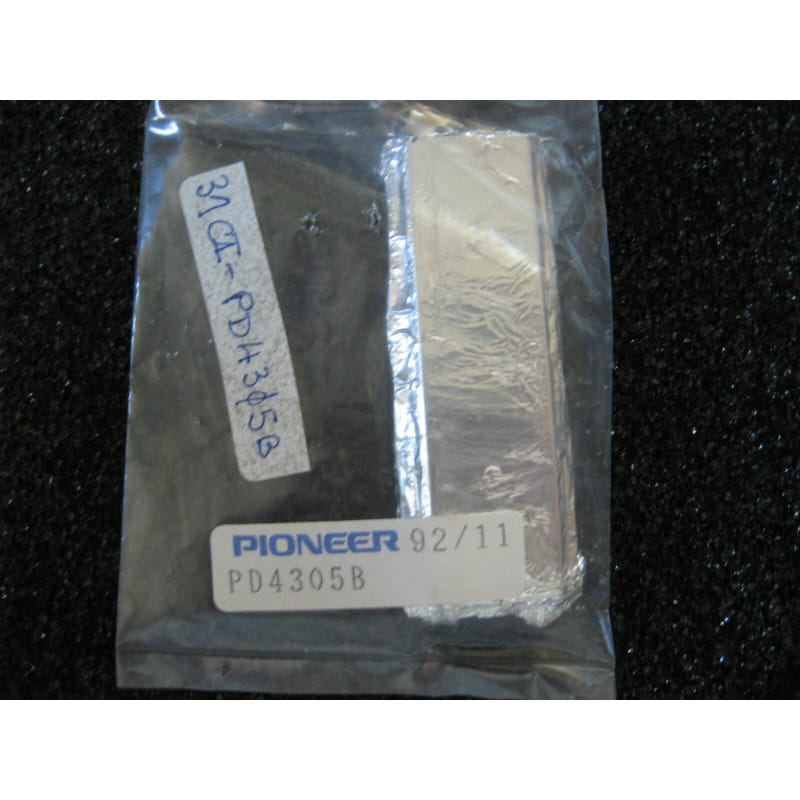

Circuit intégré microcontrôleur monolithique spécifique propriétaire (Pioneer Custom System Controller & Display Driver LSI) de référence constructeur Pioneer PD4305B (PD 4305 B / série Pioneer PD43xx), conçu sous cahier des charges exclusif par Pioneer Electronic Corporation (Japon), destiné aux techniciens de maintenance audio/Hi-Fi, spécialistes de la restauration d'éléments audio de salon vintage, dépanneurs d'autoradios et combinés Hi-Fi Pioneer (chaînes compactes, platines cassettes, tuners, processeurs audio) et électroniciens d'atelier.
Le circuit intégré Pioneer PD4305B est un microcontrôleur de commande système à masque ROM programmé d'usine (Custom Mask ROM MCU). Conçu pour centraliser la logique de contrôle et l'interface utilisateur des appareils de la marque, il assure le décodage matriciel du clavier de façade, la réception et l'interprétation des ordres de télécommande infrarouge, le multiplexage et le pilotage direct des éléments d'affichage (afficheurs fluorescents VFD ou cristaux liquides LCD), ainsi que la génération des signaux de commande logique (commutations de sources, muting, stand-by, asservissement de mécanismes et bus de communication série interne propriétaire Pioneer). Encapsulé dans un boîtier compact CMS pour montage en surface de type QFP (Quad Flat Package), il garantit une intégration haute densité et une faible consommation sous alimentation stabilisée 5 V DC.
Composant Propriétaire Officiel Pioneer (Genuine Pioneer OEM Part) :
Microcontrôleur système authentique référencé dans les manuels de service (Service Manuals) Pioneer pour le remplacement conforme du processeur maître.
Firmware Masqué Dédié Constructeur (Masque PD4305B) :
Intègre la logique logicielle figée d'usine régissant la gestion des fonctions, des temporisations et des protocoles de communication de l'appareil hôte.
Gestion d'Affichage Intégrée (Display Controller / Driver) :
Pilote directement les segments et grilles des afficheurs de façade pour l'affichage des fonctions, compteurs, fréquences et états système.
Décodage Matriciel de Clavier & Télécommande IR :
Scrutation continue des touches en façade et décodage instantané des trames infrarouges de la télécommande.
Lignes de Commande Système & Bus Série :
Coordination des sous-ensembles périphériques (tuner, platine mécanique, potentiomètres motorisés, processeurs audio et commutateurs de sources).
Format CMS Platine QFP :
Boîtier plat à broches périphériques conçu pour une implantation directe sur la carte de commande / façade.
État : Composant 100% neuf de stock d'origine d'époque (NOS / New Old Stock Genuine Pioneer OEM), broches étamées d'usine prêtes pour la pose CMS.
Identification & Implantation en Atelier :
Repérer soigneusement l'encoche de détrompage ou le point de repère de la broche n°1 sur le dessus du boîtier avant positionnement sur le circuit imprimé.
La pose du boîtier QFP nécessite une station à air chaud régulée (320°C à 340°C) ou un fer à panne fine biseautée avec application préalable de flux décapant de qualité (type No-Clean / ROL0) et tresse à dessouder fine pour éliminer les ponts de soudure entre pattes adjacentes.
Contrôles Préalables Avant Remplacement :
Alimentation logique (+5 V) : Vérifier impérativement la stabilité de la ligne 5 V et l'absence d'ondulation résiduelle issue du rail d'alimentation auxiliaire/veille.
Oscillateur d'horloge : Vérifier à l'oscilloscope la présence du signal d'horloge sur les broches du quartz / résonateur céramique associé (généralement 4 MHz ou fréquence dédiée système).
Ligne de Reset : Contrôler que la broche RESET passe correctement à l'état haut (ou bas selon architecture) après établissement complet de la tension 5 V.
Symptômes de Panne Fréquents sur Appareils Pioneer Équipés :
Appareil totalement inerte / bloqué en veille : Aucune réponse aux commandes de façade ni à la télécommande, afficheur éteint alors que les tensions d'alimentation sont conformes.
Affichage figé ou caractères incohérents : Défaillance des registres de commande du contrôleur d'afficheur interne.
Touches de façade inopérantes ou commandes désordonnées : Étage de scrutation de la matrice clavier en court-circuit partiel suite à une surtension.
Précautions de Manipulation :
Composant CMOS sensible aux décharges électrostatiques : manipuler avec bracelet antistatique (ESD) sur plan de travail relié à la terre.
Composants Électroniques & Gestion Système Pioneer / Fabricant : PIONEER ELECTRONIC CORP. / Référence Constructeur : PD4305B (PD 4305 B) / Type de Composant : Microcontrôleur propriétaire de commande système et gestion d'affichage (Custom System Controller LSI) / Format : Boîtier QFP CMS / Tension : +5 V DC / État : 100% neuf de stock d'origine d'époque (NOS / New Old Stock Genuine Pioneer), jamais monté ni soudé. Pièce d'origine constructeur indispensable pour le dépannage de la logique de commande, la réparation de façade et la remise en état conforme des électroniques et combinés audio vintage Pioneer.
