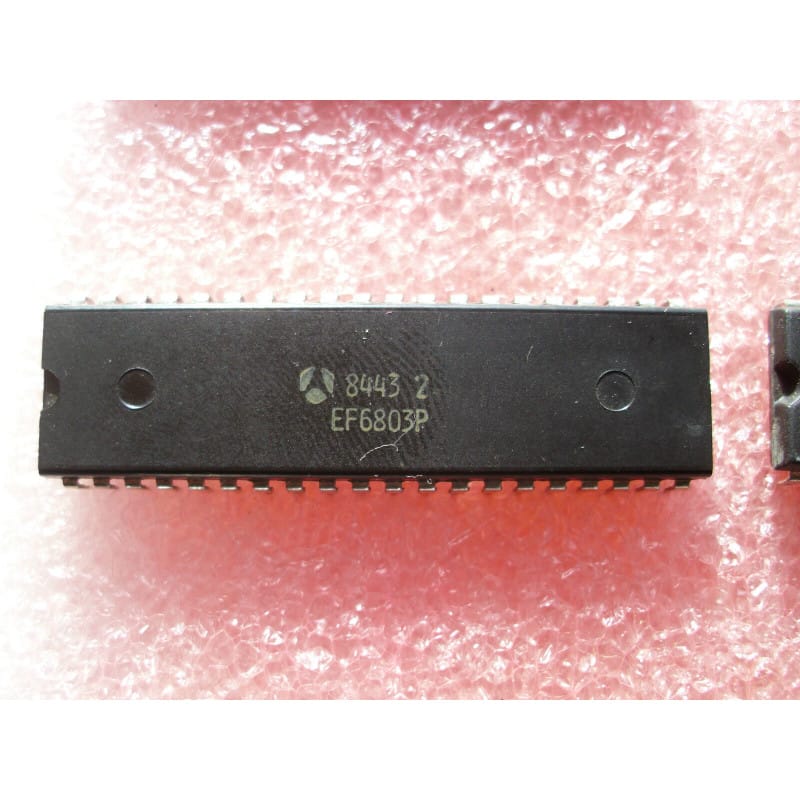

Le EF6803P (produit par Thomson-CSF sous licence officielle et équivalent direct du MC6803P de Motorola) est un circuit intégré monolithique 8 bits de la famille de micro-ordinateurs et microprocesseurs évolués M6800. Logé dans un boîtier DIP40 standard (traversant, 40 broches larges), ce composant combine sur une même puce l'architecture de calcul du processeur central (CPU) du classique EF6801, mais configuré en version sans mémoire ROM interne (ROMless).
Il intègre une unité centrale de traitement performante, des lignes d'entrées/sorties parallèles, un timer programmable polyvalent ainsi qu'une section de communication série (SCI). Pour stocker et exécuter son programme (firmware), le EF6803P s'appuie obligatoirement sur l'adressage d'une mémoire non volatile externe (comme une EPROM parallèle d'époque). Le suffixe P spécifie l'encapsulation classique en boîtier plastique double ligne.
Fabricant : Thomson-CSF / Eurotechnique (Sous licence Motorola)
Architecture : Famille M6800 / 6801 (Jeu d'instructions étendu, incluant une multiplication matérielle 8x8 bits).
Mémoire Interne :
ROM : 0 Ko (Exécute exclusivement du code externe via le bus multiplexé).
RAM : 128 octets de RAM de travail interne pour les variables locales (dont les 64 premiers octets peuvent être maintenus en mode basse consommation / sauvegarde).
Périphériques Intégrés : Un temporisateur (Timer) programmable de 16 bits à fonctions multiples (mesure de période, génération d'impulsions), un port de communication série asynchrone (SCI) et jusqu'à 29 lignes d'E/S (selon le mode de fonctionnement du bus).
Format : Boîtier plastique DIP40 standard (traversant, 600 mils de large).
État : Produit authentique, neuf de stock d'époque (NOS).
Diagnostic Express (Le processeur reste inerte ou n'accède pas à la mémoire externe) :
Le piège de la configuration des modes (Broches Mode 0, Mode 1, Mode 2 / PC0, PC1, PC2) : C'est le point le plus critique du EF6803P lors du démarrage. Au moment du relâchement de la ligne de Reset, le processeur lit l'état logique appliqué sur ses broches Mode (partagées avec le Port C) pour déterminer comment il doit se comporter. Pour le 6803 (qui n'a pas de ROM interne), il doit obligatoirement être configuré en Mode 2 ou Mode 3 (mode d'extension de bus multiplexé). Si les résistances de tirage externe ou le circuit logique de configuration de mode sont défaillants au démarrage, le processeur sélectionnera un mauvais mode (comme le mode unitaire) et se figera instantanément, incapable de lire le bus d'EPROM.
Vérification du signal d'activation d'adresse (AS — Address Strobe / Broche 39) : Pour communiquer avec l'extérieur tout en économisant des broches, le EF6803P multiplexe son bus (les broches du Port 3 gèrent à la fois les 8 bits de données et les 8 bits de poids faible de l'adresse A0-A7). La broche AS sert à envoyer une impulsion pour verrouiller l'adresse basse dans un loquet logique externe (généralement un 74LS373). Inspectez AS à l'oscilloscope : si le processeur est alimenté et que son horloge tourne, des impulsions régulières doivent être présentes. Si AS reste plat, la puce n'exécute aucun cycle de bus.
Recommandations de Montage :
Support DIP40 Tulipe Impératif : Tout comme pour votre microcontrôleur P8031 ou vos interfaces série d'époque, un grand boîtier de 40 broches impose des contraintes physiques et thermiques importantes. L'installation d'un support tulipe DIP40 de qualité professionnelle est indispensable pour sécuriser vos cartes, faciliter les tests par substitution et éviter de détruire les pastilles de cuivre au fer à souder.
Sensibilité aux décharges électrostatiques (ESD) : La technologie N-MOS utilisée par Thomson pour cette génération de circuits intégrés possède des grilles de transistors fragiles. Manipulez le circuit avec un bracelet antistatique relié à la masse de votre établi et conservez-le dans sa mousse conductrice jusqu'à son insertion.
Nettoyage anti-capacitif du bus multiplexé : Un nettoyage méticuleux à l'alcool isopropylique pur après brasage est obligatoire. Le bus multiplexé adresse/données bascule à haute vitesse. Les moindres résidus de flux conducteurs ou hygroscopiques créent des capacités parasites ou des résistances de fuite inter-pistes, ce qui provoque des erreurs de lecture de code ou des corruptions de données intermittentes.
