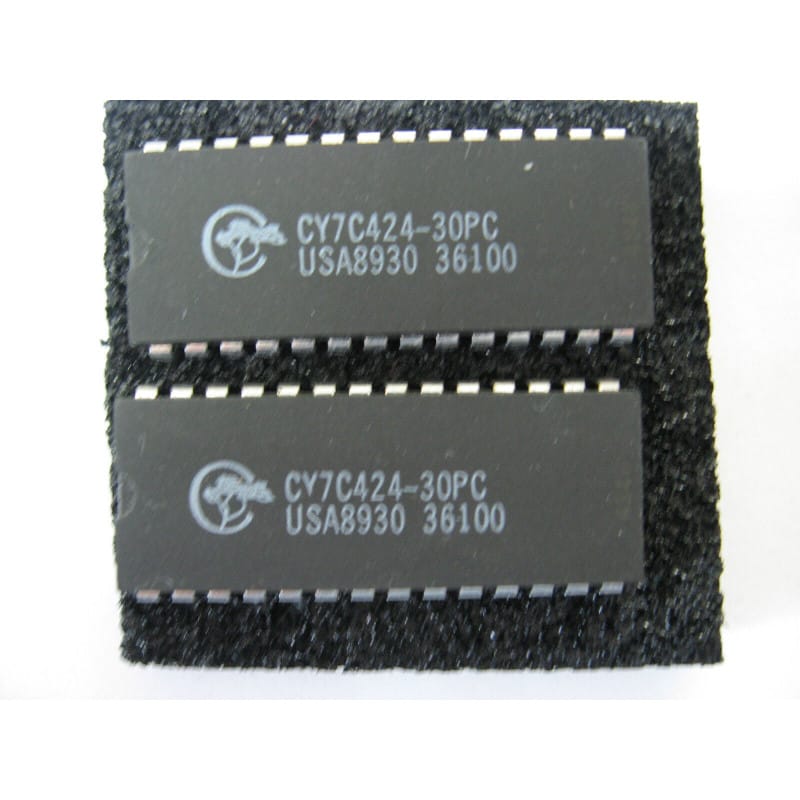

Le CY7C424-30PC (conçu par Cypress Semiconductor) est une mémoire FIFO (First-In, First-Out) synchrone à haute vitesse, offrant une organisation de 4K x 9 bits (4096 mots de 9 bits). Ce composant est conçu pour servir de tampon de données (buffer) ultra-rapide entre des systèmes fonctionnant à des fréquences différentes ou asynchrones (par exemple, entre un processeur de signal et un bus de données).
Le suffixe -30PC indique un temps d'accès au cycle de 30 ns et un boîtier DIP28 (plastique standard traversant), idéal pour les architectures de traitement numérique d'époque.
Fabricant : Cypress Semiconductor
Type de Mémoire : FIFO synchrone (First-In, First-Out).
Capacité : 36 Kbits organisés en 4096 x 9 bits (le 9e bit étant généralement utilisé pour la parité ou le contrôle).
Vitesse : Temps d'accès / Cycle de 30 ns.
Drapeaux de Contrôle (Flags) : Intègre les indicateurs d'état essentiels : Plein (Full), Vide (Empty), Presque Plein (Almost-Full) et Presque Vide (Almost-Empty).
Format : Boîtier DIP28 plastique (traversant).
Diagnostic Express (Drapeaux bloqués ou données corrompues) :
Signaux d'horloge (WCLK / RCLK) : Le CY7C424 étant entièrement synchrone, les opérations d'écriture et de lecture dépendent de fronts d'horloge stricts. Vérifiez à l'oscilloscope la propreté et le niveau logique des signaux d'écriture (Write Clock) et de lecture (Read Clock). Tout rebond ou perturbation sur ces lignes provoquera des doubles écritures ou des décalages d'index internes.
Cycle de Reset : Si le composant refuse de valider les données, assurez-vous que la broche de réinitialisation principale (Master Reset - MR) passe par un cycle bas/haut propre à la mise sous tension pour réinitialiser les pointeurs internes à zéro.
Recommandations de Montage :
Support DIP28 : L'usage d'un support tulipe de bonne qualité est fortement recommandé. Les mémoires de cette catégorie gèrent des cycles de commutation rapides et l'utilisation d'un support permet des tests d'isolation de bus sans risquer de surchauffer les pistes lors du dessoudage.
Découplage haute fréquence : En raison de sa vitesse (30 ns), les transitions sur le bus de données à 9 bits génèrent des pics de courant importants (bruit de commutation). Placez un condensateur céramique de 100 nF au plus près de la broche VCC du composant, doublé d'un condensateur au tantale de 4,7 µF sur le rail d'alimentation à proximité pour stabiliser la puce.
Nettoyage : Un nettoyage minutieux à l'alcool isopropylique pur est obligatoire après brasage. Les résidus de flux peuvent créer des capacités ou des résistances parasites entre les lignes d'horloge et les lignes de données adjacentes, provoquant des erreurs de parité ou de synchronisation intermittentes.
