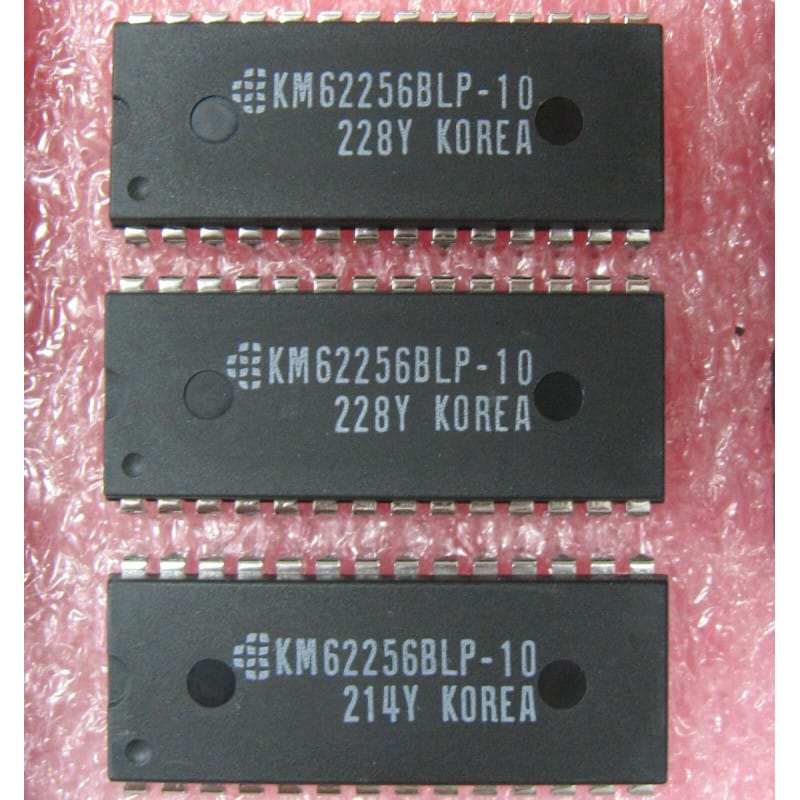

Le KM62256BLP-10 (conçu par Samsung) est une mémoire vive statique (SRAM) haute performance de 256 Kbits, organisée en 32K x 8 bits. Ce composant est un standard industriel largement utilisé pour le stockage de données temporaires dans les systèmes embarqués, les consoles de jeux rétro et les équipements de contrôle industriel des années 90.
Le suffixe "-10" indique une version rapide avec un temps d'accès de 100 nanosecondes, offrant un excellent équilibre entre rapidité et stabilité opérationnelle.
Proposé ici en composant d'origine authentique Samsung, neuf de stock d'époque (NOS) et au format DIP28 / DIL28.
Architecture : SRAM 32K x 8 bits (32 768 mots de 8 bits).
Technologie CMOS : Assure une faible consommation d'énergie et une grande immunité au bruit, idéale pour le maintien des données en mode veille.
Compatibilité : Brochage standard JEDEC, facilitant le remplacement direct dans la plupart des systèmes utilisant des SRAM 256K.
Diagnostic Express (Erreur de lecture/écriture) :
Signal de sélection : Vérifiez l'intégrité du signal CS (Chip Select). Si le signal est flottant ou instable, la mémoire ne sera pas adressée correctement par le processeur.
Temps de maintien : Bien que 100 ns soit standard, assurez-vous que la logique de décodage d'adresse de votre système respecte bien les temps de setup/hold requis lors des cycles de lecture/écriture.
Recommandations de Montage :
Support DIP28 : L'usage d'un support tulipe est impératif. Pour ce type de mémoire souvent intégrée dans des systèmes critiques, le support permet une maintenance aisée sans risque de dégradation des pistes du PCB lors des dessoudages répétés.
Découplage : Un condensateur de 100 nF doit être positionné au plus près de la broche Vcc (broche 28). La commutation rapide des bus de données sollicite fortement l'alimentation ; un découplage local est essentiel pour éviter toute corruption de données.
Nettoyage : Un nettoyage minutieux à l'alcool isopropylique pur est obligatoire après soudure. Les résidus de flux peuvent créer des courants de fuite de surface entre les broches d'adressage adjacentes, ce qui pourrait conduire à des erreurs de données erratiques.
