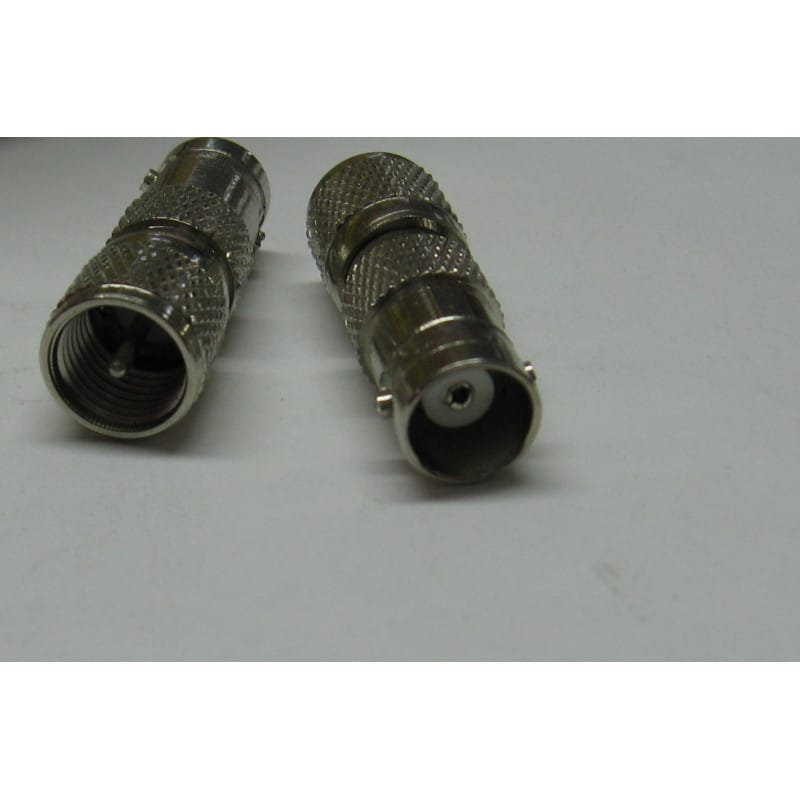

Adaptateur coaxial RF de précision d'atelier de marque Telegärtner (Référence fabricant : J01008F0072).
Ce raccord droit assure la jonction directe entre un câble ou un équipement muni d'une fiche BNC Mâle et une prise/embase Mini-UHF Femelle. Très utilisé dans les équipements de radiocommunications mobiles, l'électronique automobile, les transceivers radio professionnels et les baies de test d'atelier, cet adaptateur garantit une impédance de 50 Ohms et d'excellentes performances RF du courant continu (DC) jusqu'à 1 GHz. Matériel neuf d'atelier.
Adaptateur Coaxial Droit / Marque Telegärtner / Référence : J01008F0072 / Configuration : BNC Femelle (BNC Jack) vers Mini-UHF Mâle (Mini-UHF Plug) / Impédance Nominale : 50 Ohms / Bande Passante : DC à 1 GHz / Verrouillage : Baïonnette BNC 1/4 de tour + Filetage Vissé 3/8-24 UNEF Mini-UHF / Corps Laiton Traité Nickelé / Contacts Centraux Usinés & Traités Plaqué Or / Diélectrique PTFE (Téflon) / Neuf. Composant de connectique RF et d'adaptation d'antennes radio d'atelier.
Marque / Fabricant : Telegärtner (Référence allemande de haute qualité pour la connectique RF).
Référence Produit : J01008F0072.
Configuration des Interfaces :
Côté A : BNC Femelle (BNC Jack) à verrouillage baïonnette rapide.
Côté B : Mini-UHF Mâle (Mini-UHF Plug) à bague vissée moletée (filetage 3/8-24 UNEF).
Impédance Nominale : 50 Ohms.
Performances Électriques & RF :
Gamme de Fréquences : 0 à 1 GHz (DC à 1000 MHz, couvrant les bandes radio HF, VHF et UHF).
Tension de Service Max. : 335 V RMS.
Faible taux d'onde stationnaire (ROS / VSWR) et très faibles pertes d'insertion.
Matériaux & Finition :
Corps & Bague : Laiton usiné haute précision avec plaquage Nickel (CuSnZn3 / Ni) offrant une excellente tenue à la corrosion et aux manipulations répétées.
Contacts Centraux : Bronze au béryllium / laiton usiné avec plaquage Or sur l'alvéole et la broche pour une faible résistance de contact.
Isolant Diélectrique : PTFE (Téflon) résistant aux températures élevées (-40 °C à +85 °C).
État : Neuf sous packaging d'origine d'atelier.
Atouts de l'Adaptateur Telegärtner J01008F0072 :
Interfaçage Radio Mobile : Le format Mini-UHF est très présent sur les équipements radio embarqués (Motorola, antennes mobiles) pour des raisons d'encombrement. Cet adaptateur permet d'y brancher immédiatement des cordons de mesure standard équipés en fiches BNC Mâles (générateurs HF, oscilloscopes, analyseurs).
Qualité de Fabrication Telegärtner : Assure un alignement axial parfait et une excellente durabilité des détrompeurs et filetages.
Conseils d'Utilisation en Atelier :
Serrage du Côté Mini-UHF : Visser la bague moletée Mini-UHF à la main sur la prise de l'appareil jusqu'en butée pour garantir un contact parfait de la masse et de l'âme centrale.
Contrôle Électrique au Multimètre :
Âme centrale : Vérifier la continuité directe entre l'alvéole centrale BNC et la broche centrale Mini-UHF (résistance inférieure à 0,1 Ohm).
Masse / Blindage : Vérifier l'isolement parfait entre le contact central et le corps nickelé extérieur.
