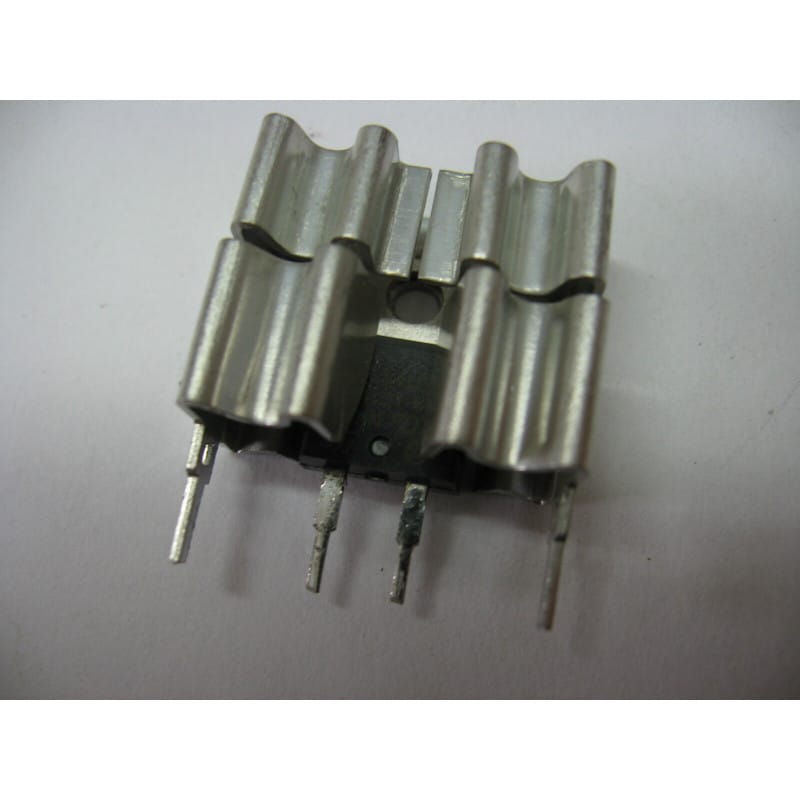

Lot de 5 ensembles complets de puissance comprenant 5 diodes de redressement à barrière Schottky haute tension STMicroelectronics STPS8H100D (100 V / 8 A – Boîtier TO-220AC) associées à 5 dissipateurs thermiques en aluminium clipsables sans vis pour implantation verticale sur circuit imprimé (PCB), conçu pour les techniciens de maintenance en électronique de puissance, concepteurs d'alimentations à découpage (SMPS), convertisseurs DC-DC industriels, chargeurs de batterie et électroniciens d'atelier.
La diode STMicroelectronics STPS8H100D est un semi-conducteur de puissance haute performance encapsulé dans le boîtier TO-220AC (2 broches + semelle métallique reliée à la cathode). Conçue spécifiquement pour allier une haute tenue en tension inverse de 100 V avec une chute de tension directe exceptionnellement basse (VF typiquement de 0,58 V sous 8 A à 125°C), elle délivre un courant direct moyen nominal (IF(AV)) de 8,0 A à température de boîtier TC = 150°C et encaisse un courant de surcharge crête non répétitif (IFSM) de 150 A (onde demi-sinus 10 ms). Sa technologie à barrière de potentiel passivée supporte une température maximale de jonction atteignant +175°C et intègre une tenue spécifiée en avalanche.
Le dissipateur thermique clipsable dédié (encombrement compact de 22,8 mm de large, 12,3 mm de profondeur et 19,3 mm de hauteur hors pattes) est réalisé en aluminium extrudé haute émissivité à ailettes verticales avec pattes d'ancrage étamées pour soudure directe sur PCB. Son système de clip à pression élastique intégré assure un plaquage mécanique instantané et constant du boîtier TO-220 contre la surface de dissipation, supprimant tout besoin de visserie, écrou ou taraudage tout en optimisant le transfert calorifique (résistance thermique typique de ~18 à 22 °C/W en convection naturelle).
Combo Complet Prêt à l'Emploi (Diode 8 A / 100 V + Radiateur Clipsable Dédié) :
Ensemble parfaitement dimensionné thermiquement et mécaniquement pour les étages de redressement secondaire 12 V, 24 V, 36 V et 48 V DC.
Chute de Tension Directe Optimisée Haute Température (VF ~0,58 V sous 8 A à 125°C) :
Minimise drastiquement les pertes de conduction par rapport aux diodes silicium rapides conventionnelles (VF > 1,1 V), augmentant le rendement global de l'étage de puissance.
Montage Rapide & Sécurisé par Clip Élastique Intégré :
Insertion directe du boîtier TO-220 par pression dans la gorge du dissipateur sans perçage ni vissage ; maintien élastique assurant une pression thermique homogène et insensible aux vibrations.
Dissipateur avec Pattes d'Ancrage PCB à Souder :
Ancrage mécanique rigide sur le circuit imprimé et mise à la masse/plan thermique facilité par soudure des pattes de fixation.
Tenue en Tension Inverse 100 V & Résistance aux Transitoires :
Diode spécifiée pour absorber des pointes d'avalanche répétitives et des gradients de tension sévères (dv/dt > 10 000 V/µs).
État : Matériel 100% neuf d'origine (NOS / New Old Stock), diodes et dissipateurs propres, broches et pattes d'ancrage étamées prêtes pour le brasage.
Identification du Brochage Diode TO-220AC :
Broche 1 (Gauche, vue de face marquage visible) : Anode (arrivée alternative ou nœud de découpage).
Broche 2 (Droite) & Semelle Métallique : Cathode (sortie du pôle continu positif +).
Procédure de Montage du Dissipateur Clipsable :
Appliquer une très fine pellicule uniforme de pâte thermique (silicone ou argentée) sur la semelle métallique de la diode TO-220AC.
Glisser/clipser la diode dans le logement central du dissipateur : la lame-ressort intégrée vient plaquer fermement la face avant plastique tout en pressant la semelle métallique contre l'aluminium.
Insérer l'ensemble (pattes du dissipateur + broches de la diode) dans les perçages correspondants du PCB et braser l'ensemble.
Contrôle Rapide au Multimètre (Mode Test Diode) :
Sens direct (Pointe rouge sur Anode broche 1, pointe noire sur Cathode broche 2 / semelle) : Conduction mesurée entre 0,28 V et 0,38 V (seuil direct bas typique d'une jonction Schottky 100 V sous faible courant).
Sens inverse : Affichage circuit ouvert / hors échelle (0L).
Domaines d'Application Clés en Atelier :
Redressement Secondaire SMPS & Convertisseurs DC-DC : Sorties régulées 12 V, 24 V, 36 V ou 48 V DC jusqu'à 8 A permanents avec un échauffement minime.
Diode de Roue Libre (Catch Diode / Freewheeling) : Protection pour régulateurs à découpage abaisseurs (Step-Down) et commande de charges inductives lourdes.
Protection Anti-Retour & Aiguillage (OR-ing) : Découplage de batteries de secours ou panneaux photovoltaïques sans chute de tension pénalisante.
Consignes Électriques & Isolation :
Le dissipateur étant en contact électrique direct avec la semelle de la diode, le dissipateur se trouve porté au potentiel de la Cathode (+). Si le radiateur est soudé à un plan de masse PCB, s'assurer que ce plan correspond bien au potentiel de la cathode ou utiliser une feuille isolante sil-pad adaptée lors du clipsage.
Composants Électroniques & Semi-conducteurs de Puissance / Fabricant Diode : STMicroelectronics (ST) / Référence Diode : STPS8H100D (Variantes : STPS 8H100D / STPS8H100 / Série STPS8) / Type de Composant : Diode de puissance à barrière Schottky haute tension 8 A / 100 V (High Voltage Power Schottky Rectifier) avec dissipateur thermique clipsable aluminium pour TO-220 / Dimensions Radiateur : 22,8 mm (L) x 12,3 mm (P) x 19,3 mm (H hors pattes) / Système de Fixation : Clip élastique sans vis intégré + pattes à souder sur PCB / Tension Inverse Répétitive Max (VRRM) : 100 V / Courant Direct Moyen Nominal (IF(AV)) : 8,0 A (à TC = 150°C) / Courant de Surcharge Crête Non Répétitif (IFSM) : 150 A (onde demi-sinus 10 ms à 25°C) / Chute de Tension Directe Typique (VF) : ~0,58 V sous 8 A à 125°C (max 0,71 V à 25°C) / Courant Inverse de Fuite : Inférieur à 4,5 µA sous 100 V à 25°C / Boîtier Mécanique Diode : TO-220AC plastique surmoulé (2 broches : broche 1 = Anode, broche 2 et semelle = Cathode) / Conditionnement : Lot de 5 pièces complètes (5 diodes + 5 dissipateurs) / Température de Fonctionnement : -65°C à +175°C / État : Neuf d'origine (NOS / New Old Stock), broches et pattes étamées d'usine prêtes pour le brasage. Ensemble de puissance complet indispensable pour alimentations à découpage SMPS 12V-48V, convertisseurs DC-DC 8A, chargeurs de batterie et maintenance d'équipements électroniques
