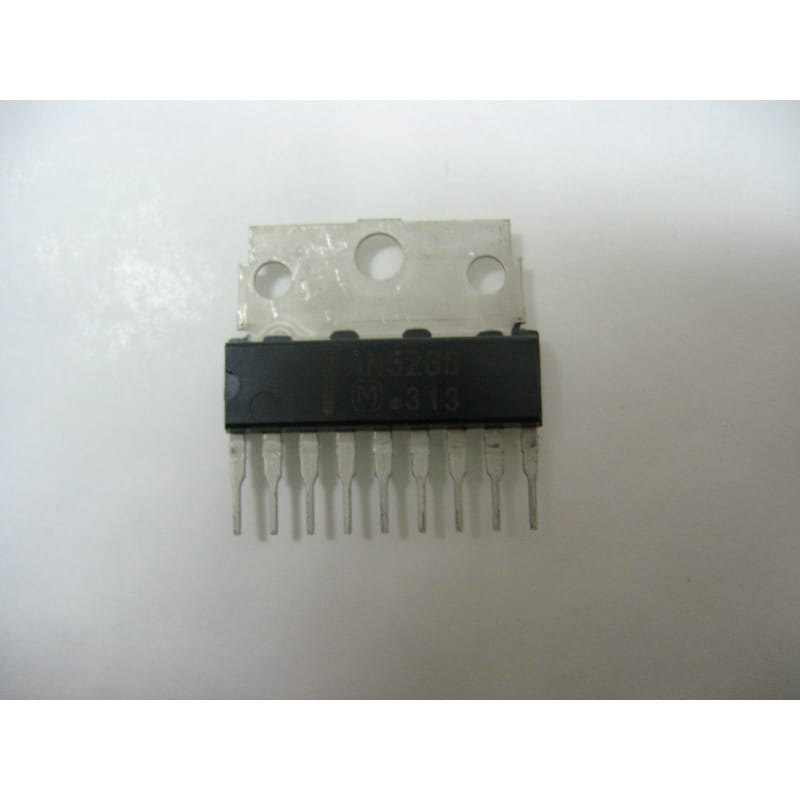

Le AN5265 (conçu et fabriqué par Panasonic / Matsushita) est un circuit intégré analogique monolithique de puissance spécialement développé pour les étages d'amplification audio des téléviseurs à tube cathodique (CRT) et des moniteurs vidéo. Logé dans un boîtier SIP9 vertical à 9 broches muni d'un insert métallique (Heat-Sink Slug) traversant, ce composant est conçu pour être directement plaqué ou vissé contre un dissipateur thermique (radiateur) afin d'évacuer efficacement les calories générées lors de la production de puissance.
Ce circuit intègre un amplificateur de puissance complet capable de délivrer un son clair et robuste (généralement entre 2,3 W et 3 W efficaces sous une charge de 8 Ohms selon la tension d'alimentation appliquée). Sa spécificité majeure est l'intégration native d'un circuit de contrôle de volume électronique à courant continu (DC Volume Control). Cette fonction permet de faire varier le volume sonore de manière parfaitement linéaire en modifiant simplement une tension continue sur une broche dédiée, évitant ainsi de faire transiter le signal audio alternatif sensible à travers de longues pistes ou des potentiomètres mécaniques sujets aux crachotements et aux bruits de fond.
L'analyse de sa référence met en évidence ses spécifications :
AN : Préfixe des circuits intégrés analogiques monolithiques grand public de chez Panasonic (Matsushita).
5265 : Architecture spécifique dédiée à la démodulation, au contrôle de volume DC et à l'amplification de puissance des signaux audio TV.
Fabricant : Panasonic / Matsushita
Fonction : Circuit d'étage de sortie audio pour téléviseur avec contrôle de volume électronique intégré.
Performances Audio :
Puissance de sortie typique : Environ 2,3 Watts RMS (sous 8 Ohms avec une distorsion harmonique très faible).
Faible distorsion : Étage de sortie optimisé pour une reproduction claire des bandes sonores et des voix.
Protections intégrées : Comprend des circuits internes de limitation de courant et de coupure thermique automatique pour protéger le silicium contre les courts-circuits accidentels en sortie de haut-parleur.
Format : Boîtier plastique vertical SIP9 (Single In-line Package 9 broches) avec semelle/aileron métallique conducteur pour radiateur.
État : Produit authentique, neuf de stock d'époque (NOS).
Diagnostic Express (Pas de son, distorsion extrême ou échauffement instantané) :
Le piège de la tension de contrôle du volume (Broche 4) : Si l'alimentation principale est parfaite et que le signal audio attaque bien l'entrée mais qu'aucun son ne sort du haut-parleur, mesurez la tension sur la broche 4 (DC Volume Control). Si cette broche reçoit une tension proche de 0V (en raison d'une panne du microcontrôleur de gestion ou d'une résistance de tirage coupée), l'atténuateur interne est poussé au maximum, ce qui équivaut à un mode muet complet (Mute). La tension doit varier proprement (couramment entre 0 V et 5 V) lorsque vous pressez les boutons Vol+/Vol- de la télécommande.
Vérification de la broche de filtrage (Ripple Rejection — Broche 3) : Un condensateur chimique externe est connecté sur la broche 3 pour filtrer les ondulations résiduelles de l'alimentation générale (ronflement 50Hz/100Hz). Si ce condensateur vieillit, sèche ou entre en court-circuit, un bruit de ronflement massif envahira le haut-parleur, ou l'étage de pré-amplification interne se bloquera, coupant le signal utile.
Mesure de la tension de point milieu (Broche 8 - Sortie) : Sur une alimentation simple (mono-tension), la broche de sortie vers le haut-parleur (broche 8) doit se situer à environ la moitié de la tension d'alimentation principale (VCC / 2) au repos. Si vous mesurez 0V ou la valeur totale de VCC, l'étage de puissance interne est en court-circuit direct.
Recommandations de Montage :
Application de graisse thermique obligatoire : Ne montez jamais ce circuit sur son radiateur à sec. Le transfert thermique de l'aileron métallique vers le dissipateur en aluminium doit être maximisé en appliquant une fine couche homogène de graisse thermique (pâte silicone blanche ou de type compound). Serrez fermement la vis de maintien sans forcer excessivement pour ne pas fendre le corps en plastique du boîtier SIP9.
Contrôle strict du condensateur de liaison de sortie : Le AN5265 étant alimenté par une tension simple, la broche de sortie haut-parleur présente une composante continue (VCC/2). Un condensateur électrolytique de forte valeur (généralement 470 µF à 1000 µF) est indispensable en série avec le haut-parleur pour bloquer cette composante continue. Si vous remplacez l'AN5265 à la suite d'une panne, remplacez systématiquement ce condensateur de liaison : s'il est fuyant ou en court-circuit, le courant continu traversera la bobine du haut-parleur, détruisant instantanément la nouvelle puce et le haut-parleur par surchauffe.
Nettoyage après brasage : Un nettoyage méticuleux à l'alcool isopropylique pur après le brasage est recommandé. Les lignes d'entrée audio (Broche 2) et de contrôle de volume (Broche 4) ont des impédances sensibles ; des résidus de flux de brasage conducteurs ou hygroscopiques peuvent induire des dérives de volume ou capter les rayonnements électromagnétiques hautes fréquences de l'étage de balayage ligne de la TV (THT), provoquant un sifflement aigu dans le haut-parleur.
