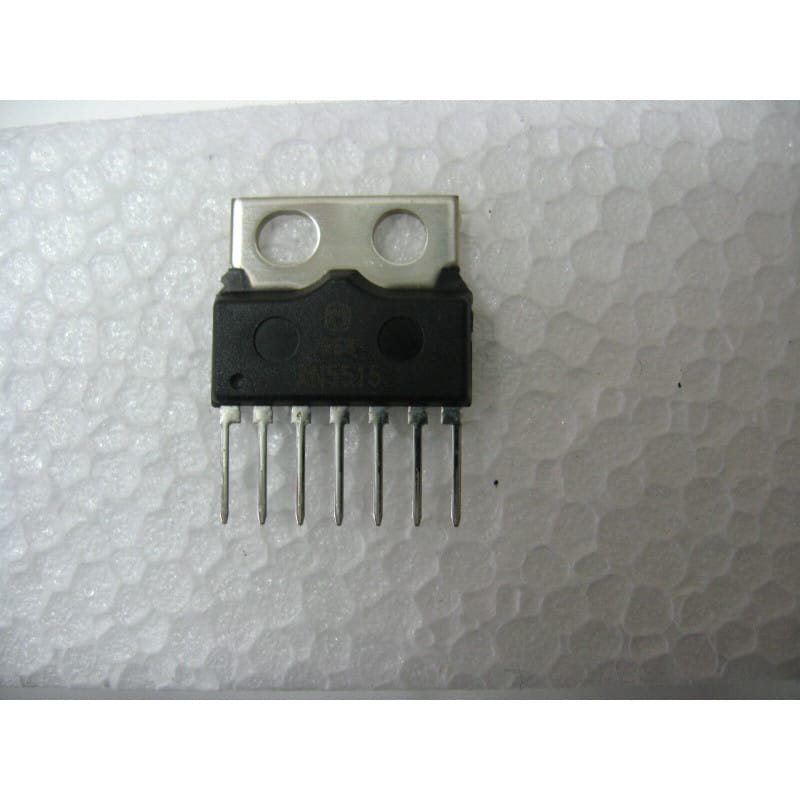

Le AN5515 (conçu et fabriqué par Panasonic / Matsushita) est un circuit intégré analogique monolithique de puissance hautement spécialisé, développé exclusivement pour piloter l'étage de déflexion verticale (balayage vertical) des téléviseurs à tube cathodique (CRT) et des moniteurs vidéo d'époque. Logé dans un boîtier SIP7 vertical à 7 broches muni d'une semelle métallique épaisse (Heat-Sink Slug), ce composant est conçu pour être fermement vissé sur un dissipateur thermique afin de dissiper l'énergie requise par les bobines de déflexion (le déviateur / Yoke).
Ce circuit reçoit le signal de commande de rampe verticale basse puissance provenant du processeur vidéo (jungler) de la TV, l'amplifie en courant et pilote directement le bobinage vertical pour assurer le balayage de l'image du haut vers le bas de l'écran. Il intègre nativement un générateur de retour de balayage (Flyback Generator) destiné à doubler momentanément la tension lors de la phase de remontée ultra-rapide du faisceau d'électrons, minimisant ainsi la dissipation thermique globale et optimisant le temps de retour vertical.
Fabricant : Panasonic / Matsushita
Fonction : Étage de sortie de déflexion verticale pour téléviseur et moniteur CRT.
Courant de sortie maximal : Capable de délivrer des pointes de courant importantes (jusqu'à 2 Amères crête à crête) nécessaires pour piloter les bobines de déviation à basse impédance.
Protections intégrées : Comprend des circuits de protection thermique automatique ainsi qu'une limitation de courant pour protéger le silicium contre les surcharges ou les ruptures de faisceau.
Format : Boîtier plastique vertical SIP7 (Single In-line Package 7 broches) avec aileron thermique conducteur pour radiateur.
État : Produit authentique, neuf de stock d'époque (NOS).
Diagnostic Express (Ligne blanche horizontale unique au centre de l'écran ou repli d'image) :
Le piège de la ligne horizontale ("Pas de balayage") : Si l'écran affiche une unique ligne lumineuse horizontale très brillante au centre tandis que le reste de l'écran est noir, la section de balayage vertical est totalement inerte. Avertissement : Baissez immédiatement la luminosité (G2 / Screen sur la THT) pour éviter de brûler définitivement le phosphore du tube cathodique. Vérifiez ensuite la présence de la tension d'alimentation principale (généralement aux alentours de 24 V) sur la broche dédiée de la puce. Si cette tension est absente, remontez la piste jusqu'à la résistance de sécurité (fusible) souvent connectée à une sortie secondaire du transformateur THT.
Vérification de l'impulsion de commande d'entrée : Utilisez votre oscilloscope pour inspecter le signal d'entrée (rampe à 50 Hz ou 60 Hz) en provenance du processeur vidéo de la TV. Si le signal carré/dent de scie est présent en entrée mais que la sortie reste plate, la puce AN5515 est détruite.
Le piège du repli d'image en haut de l'écran (Lines at the top) : Si des lignes blanches horizontales parasites apparaissent dans le tiers supérieur de l'image ou si l'image est repliée sur elle-même, le circuit de Flyback est défaillant. Inspectez immédiatement le condensateur chimique de pompe (Pump-up capacitor) connecté à la puce.
Recommandations de Montage :
Application de graisse thermique et isolation mécanique : L'AN5515 chauffe considérablement en cours de fonctionnement. Appliquez une fine couche homogène de graisse thermique silicone sur l'aileron métallique avant de le fixer au radiateur. Attention cruciale : Selon la conception du châssis de la TV, l'aileron métallique peut être relié en interne à un potentiel électrique ou à la masse. Vérifiez sur le schéma si un kit d'isolation (mica + canon isolant pour la vis) est requis pour éviter un court-circuit direct destructeur avec le dissipateur thermique relié à la masse du châssis.
Remplacement systématique des condensateurs chimiques périphériques : Les étages de déflexion verticale soumettent les condensateurs électrolytiques environnants à de fortes contraintes de température et d'ondulation. Si vous remplacez un AN5515 défectueux, remplacez systématiquement tous les condensateurs chimiques de la zone de déflexion, en particulier le condensateur de pompe (Flyback) et le condensateur de liaison de sortie. Un condensateur sec ou fuyant provoquera une distorsion de la linéarité verticale de l'image ou détruira à nouveau la puce neuve après quelques heures de fonctionnement.
Nettoyage après brasage obligatoire : Nettoyez méticuleusement la zone à l'alcool isopropylique pur après soudure. L'étage vertical manipule à la fois des signaux de commande à haute impédance sensibles aux fuites de courant et des pointes de tension de retour rapides. Les résidus de flux de brasage conducteurs peuvent induire des instabilités de synchronisation verticale (l'image saute) ou des amorçages parasites entre les broches rapprochées du boîtier SIP7.
