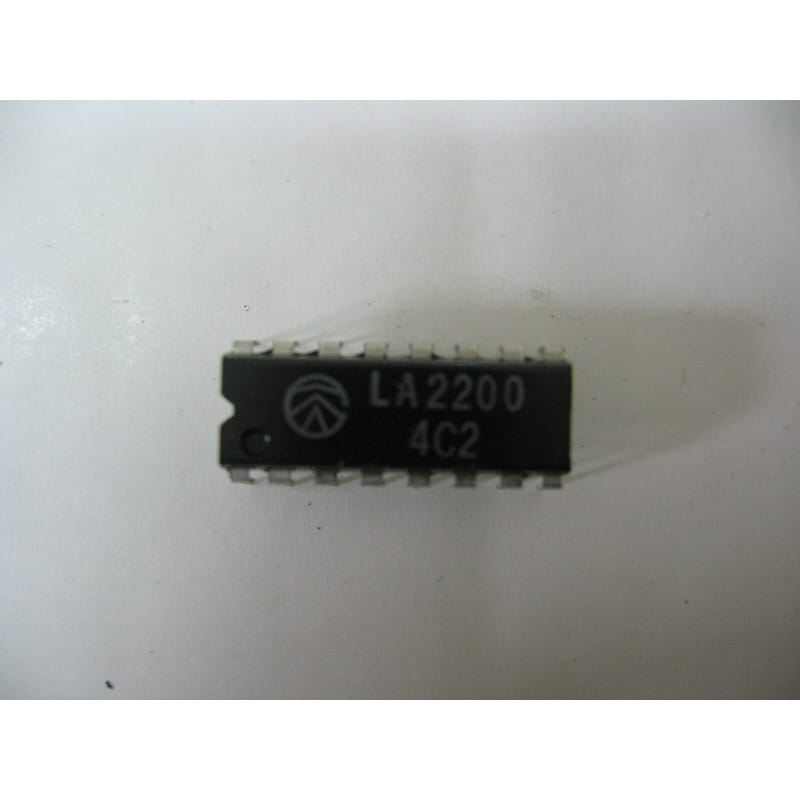

Le LA2200 (conçu par Sanyo) est un circuit intégré analogique spécialisé, développé pour servir d'égaliseur graphique à 5 bandes sur une seule puce. Logé dans un boîtier DIP16 standard (traversant, 16 broches), ce composant a été massivement utilisé dans les modules audio des autoradios haute fidélité, les mini-chaînes et les radiocassettes des années 80 et 90.
Il intègre les amplificateurs opérationnels et les réseaux de filtres nécessaires pour piloter 5 bandes de fréquences distinctes. En y associant simplement des potentiomètres et des condensateurs externes (qui déterminent les fréquences centrales des bandes, par exemple 60 Hz, 250 Hz, 1 kHz, 3,5 kHz et 10 kHz), il permet d'ajuster le gain de chaque section en atténuation ou en accentuation.
Fabricant : Sanyo
Fonction : Égaliseur graphique actif à 5 bandes (mono).
Architecture : Intègre les cellules actives de filtrage ; nécessite un minimum de composants passifs externes pour fixer les fréquences.
Application : Correction acoustique, préamplification avec contrôle de tonalité multi-bandes pour systèmes audio compacts ou embarqués.
Format : Boîtier plastique DIP16 standard (traversant, 16 broches).
Diagnostic Express (Absence de signal, distorsion ou bande inefficace) :
Contrôle des alimentations et masses : Ce circuit est sensible à la stabilité de son rail VCC. Si le son est fortement écrêté ou absent, vérifiez la tension d'alimentation locale. Une dérive du condensateur de filtrage de la tension de référence interne peut déséquilibrer le point de polarisation des amplificateurs opérationnels intégrés.
Perte d'action d'une seule bande : Si le potentiomètre d'une fréquence spécifique n'a plus aucun effet sur le son (le signal passe mais reste linéaire), inspectez les condensateurs à film (Mylar/Polyester) associés à cette bande. Un condensateur micro-fissuré ou dont les soudures ont subi des contraintes mécaniques modifie ou annule la fréquence de résonance de la cellule de filtrage.
Recommandations de Montage :
Support DIP16 : L'usage d'un support tulipe à 16 broches est fortement conseillé. L'égaliseur manipulant des signaux à faible niveau sur ses boucles de rétroaction, il est préférable de ne pas soumettre la puce à un stress thermique excessif lors du brasage direct sur le PCB.
Câblage des potentiomètres et plans de masse : Les lignes reliant le LA2200 aux potentiomètres de la face avant de l'appareil sont très sensibles aux rayonnements électromagnétiques (induction du 50 Hz ou bruits numériques environnants). Veillez à ce que le tracé des pistes soit le plus court possible et encadré par un plan de masse propre pour éviter l'apparition de ronflements (hum).
Nettoyage des résidus : Un nettoyage minutieux à l'alcool isopropylique pur après le brasage est obligatoire. Les résidus de flux entre les broches des filtres d'entrées et de sorties peuvent introduire des résistances parasites microscopiques, altérant le facteur de qualité (Q) des filtres et provoquant des dérives dans les corrections de fréquences.
