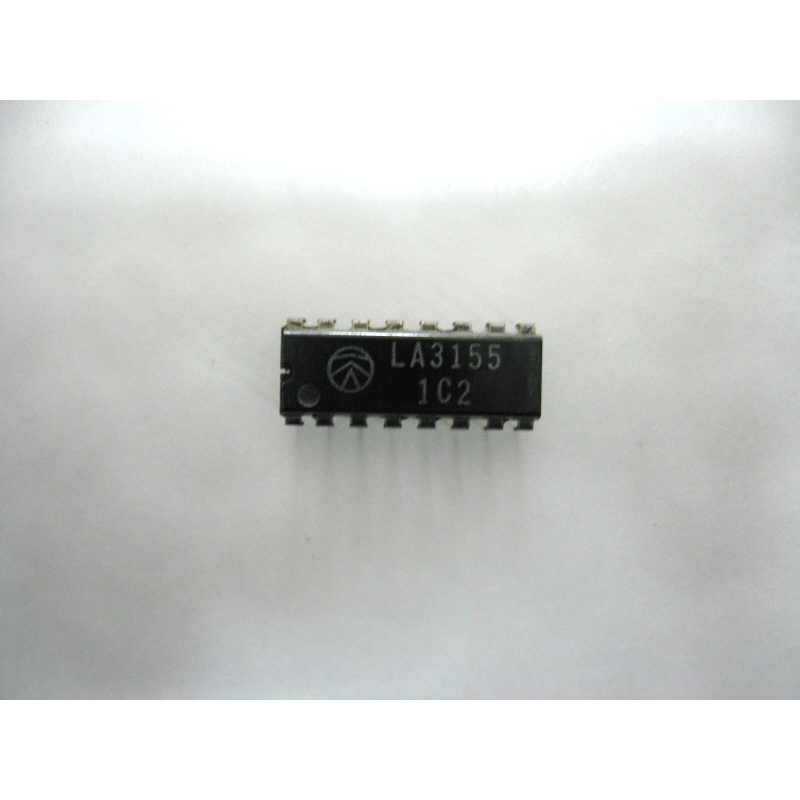

Le LA3155 (conçu par Sanyo) est un circuit intégré analogique basse fréquence regroupant un double préamplificateur audio (2 canaux indépendants) logé dans un boîtier DIP16 standard (traversant). Ce composant à faible bruit a été développé spécifiquement pour servir d'étage de préamplification pour têtes de lecture de cassettes magnétiques (magnétophones, radiocassettes, autoradios) ou comme préamplificateur égalisateur à usage général dans les équipements audio grand public des années 80 et 90.
Il intègre en interne des circuits de régulation de tension pour stabiliser son point de fonctionnement, ainsi qu'un système de muting électronique permettant de supprimer les claquements audibles lors de la mise sous tension ou lors des changements de fonction.
Fabricant : Sanyo
Architecture : Double préamplificateur opérationnel à faible bruit (stéréo ou double mono).
Fonctions Spécifiques : Circuit de muting électronique intégré pour éliminer les bruits de commutation (pop noise).
Application : Préamplificateur pour têtes de lecture de cassettes, égalisation audio, préamplification faible niveau.
Format : Boîtier plastique DIP16 standard (traversant, 16 broches).
Diagnostic Express (Absence de son ou souffle excessif sur un canal) :
Vérification du Muting (Broche dédiée) : Si la puce est alimentée mais qu'aucun signal audio ne sort sur les deux canaux, le circuit de muting interne est peut-être activé en permanence. Inspectez la tension sur la ligne de commande de muting. Un condensateur électrolytique de temporisation dégradé ou fuyard sur cette ligne peut maintenir l'atténuation active.
Déséquilibre ou perte de gain : La boucle de contre-réaction externe détermine le gain et la courbe d'égalisation (par exemple, la courbe NAB pour les cassettes). Si un canal présente un niveau anormalement faible ou une absence totale de basses fréquences, contrôlez les condensateurs et résistances de la boucle de feedback associés aux broches d'entrée/sortie du canal défectueux.
Recommandations de Montage :
Support DIP16 : L'usage d'un support tulipe à 16 broches est fortement recommandé. Traiter des signaux audio de très faible niveau (de l'ordre du millivolt en entrée) exige d'isoler la puce de toute agression thermique lors du soudage afin de ne pas altérer ses transistors d'entrée à faible bruit.
Implantation et Sensibilité au Ronflement (Hum) : Ce composant présentant un gain élevé à basse fréquence, il est très sensible aux rayonnements magnétiques (50 Hz des transformateurs) et aux boucles de masse. Veillez à ce que les câbles blindés d'entrée soient au plus court et que le plan de masse entoure proprement la zone analogique.
Nettoyage anti-bruit : Un nettoyage méticuleux à l'alcool isopropylique pur après soudure est obligatoire. Les résidus de flux de brasage entre les broches d'entrée à haute impédance peuvent générer des courants de fuite microscopiques, se traduisant par des craquements, des bruits parasites intermitents ou une dégradation du rapport signal/bruit.
