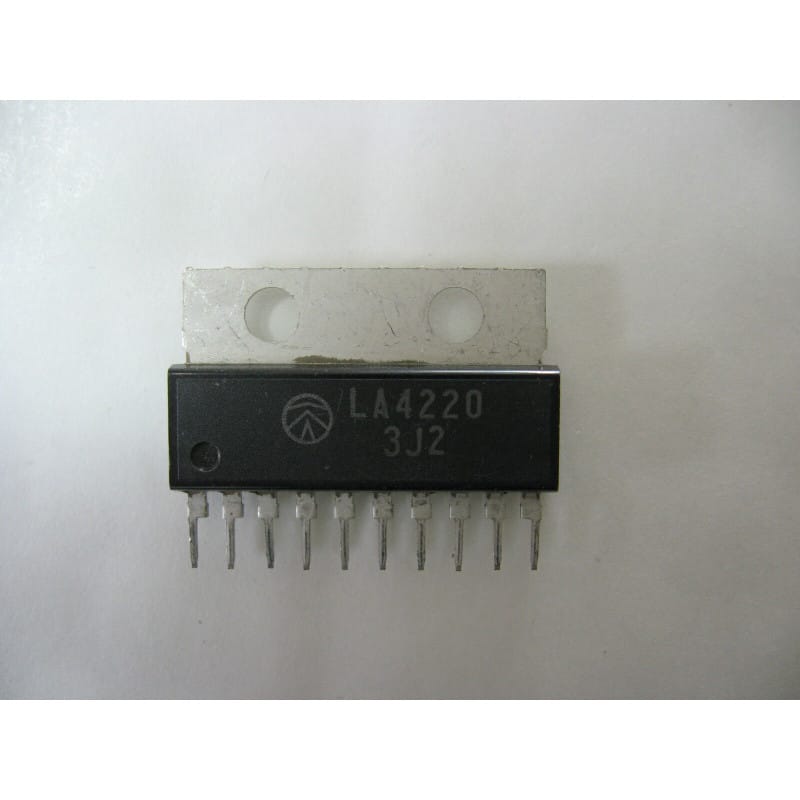

Le LA4220 (conçu par Sanyo) est un circuit intégré analogique basse fréquence logé dans un boîtier DIP14 muni de broches de masse élargies pour optimiser la dissipation thermique. Ce composant est un amplificateur de puissance audio mono capable de délivrer une puissance de sortie typique de 1,0 watt.
Principalement développé pour les équipements audio compacts et portatifs de la fin des années 70 et des années 80 (tels que les téléviseurs portables, les petits postes de radio ou les magnétophones de poche), il est conçu pour fonctionner de manière stable sous des tensions d'alimentation basses (optimisé pour du 6 V à 9 V) tout en offrant un très faible niveau de distorsion.
Fabricant : Sanyo
Fonction : Amplificateur de puissance audio mono (AF Power Amplifier).
Puissance de sortie : ~1,0 W RMS (développé pour piloter une charge de haut-parleur de 4 ou 8 ohms).
Format : Boîtier plastique DIP14 (traversant, avec ailettes de masse internes soudées au cuivre du PCB pour le refroidissement).
Diagnostic Express (Distorsion rapide ou sifflements haute fréquence) :
Contrôle thermique et soudures de masse : Comme sur le LA4110, les broches centrales de ce boîtier font office de dissipateur thermique direct vers le plan de cuivre du PCB. Si l'amplificateur s'échauffe anormalement ou coupe le son à chaud, inspectez l'état des soudures de ces broches de masse. Une micro-fissure coupe le pont thermique et entraîne une défaillance par surchauffe du silicium.
Oscillations parasites : Si vous constatez une consommation excessive au repos ou un échauffement instantané sans signal d'entrée, la puce est probablement entrée en auto-oscillation HF (souvent inaudible au haut-parleur). Vérifiez le condensateur céramique de découplage de la broche VCC et le réseau RC de type Zobel (généralement une résistance de faible valeur en série avec un condensateur en parallèle sur la sortie haut-parleur).
Recommandations de Montage :
Choix du type de montage (Soudage vs Support) : Pour un diagnostic rapide, l'utilisation d'un support tulipe à 14 broches est pratique. Cependant, pour une utilisation définitive et prolongée à pleine puissance (1 W), le soudage direct sur le circuit imprimé est fortement recommandé afin de conserver le couplage thermique natif entre les broches de masse élargies et les pistes en cuivre de la carte.
Protection de l'étage de sortie : Évitez rigoureusement tout court-circuit accidentel des lignes de sortie vers la masse ou le pôle positif lorsque le montage est sous tension, l'absence de circuits de protection thermique complexes sur cette génération de puces pardonnant rarement les surcharges directes.
Nettoyage anti-bruit : Un nettoyage méticuleux à l'alcool isopropylique pur après soudure est obligatoire. Les résidus de flux conducteurs autour des broches d'entrée peuvent insérer un bruit de fond parasite ou fausser le gain en tension fixé par la boucle de contre-réaction externe.
