Le LM2575T-ADJ (conçu à l'origine par National Semiconductor, désormais produit par Texas Instruments) est un circuit intégré monolithique de puissance conçu pour servir de régulateur de tension à découpage de type abaisseur (Buck / Step-Down). Capable de piloter une charge allant jusqu'à 1A avec une excellente régulation de ligne et de charge, ce composant se distingue par sa version ADJ (Adjustable), qui permet d'ajuster précisément la tension de sortie sur une large plage à l'aide d'un simple pont diviseur de résistances externe.
Fonctionnant à une fréquence de découpage fixe interne de 52 kHz, il remplace très avantageusement les régulateurs linéaires classiques de type 78XX (comme le LM7805). Sa technologie à découpage offre un rendement nettement supérieur, réduisant drastiquement l'échauffement thermique et éliminant souvent le besoin d'un dissipateur encombrant.
Fabricant : Texas Instruments / National Semiconductor
Fonction : Régulateur de tension à découpage abaisseur (Buck Converter).
Courant de sortie max. : 1 A
Version : Ajustable (ADJ) — Tension de sortie réglable de 1,23 V jusqu'à 37 V.
Fréquence interne : Fréquence fixe de 52 kHz.
Sécurités intégrées : Limitation de courant cycle par cycle, coupure thermique en cas de surcharge, et broche ON/OFF pour mise en veille (courant de repos réduit à 50 microampères).

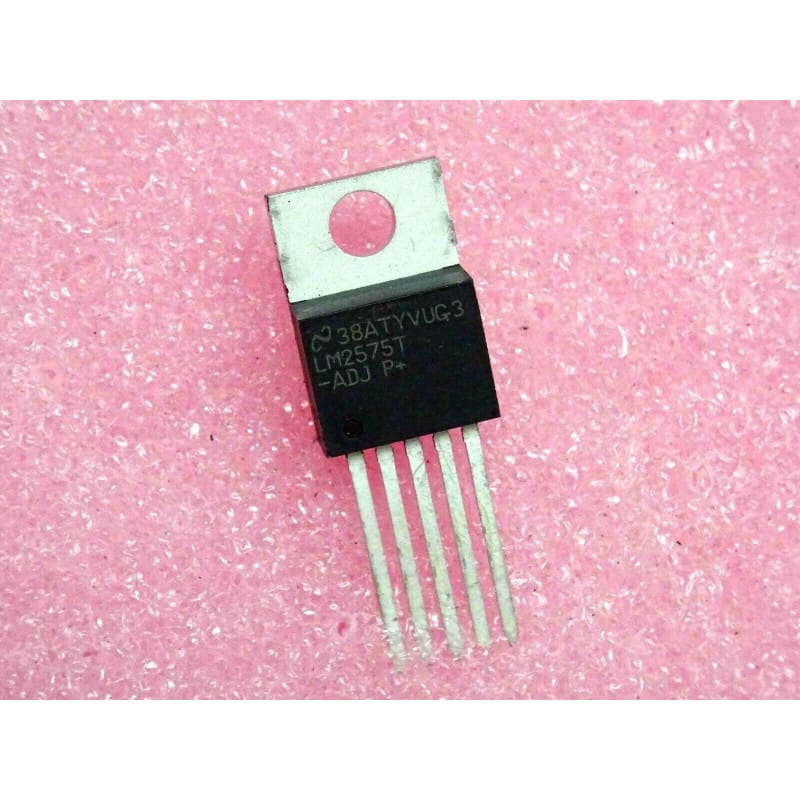

Format : Boîtier plastique vertical TO-220 à 5 broches (traversant, avec semelle métallique).
Diagnostic Express (Instabilité de la tension ou sifflement du circuit) :
Qualité critique des composants passifs : Contrairement à un régulateur linéaire, le LM2575 dépend crucialement de trois composants externes : l'inductance (bobine), la diode de roue libre et le condensateur de sortie. Si la tension de sortie s'effondre en charge ou ondule fortement, vérifiez la diode : ce doit impérativement être une diode Schottky rapide (type 1N5819). Une diode standard (type 1N4007) provoquera la surchauffe et la destruction rapide du circuit.
Dérive du pont de rétroaction (Feedback) : Si la tension de sortie est incorrecte, inspectez les deux résistances connectées à la broche 4 (Feedback). Utilisez des résistances à film métallique de précision (tolérance 1%) pour éviter les dérives de tension à chaud.
Recommandations de Montage :
Implantation et Tracé du PCB (Règle d'or du découpage) : À 52 kHz, les boucles de courant transitoires sont génératrices de bruit électromagnétique. Maintenez les liaisons entre le régulateur, l'inductance, la diode Schottky et le condensateur d'entrée au plus court. Regroupez les masses de ces composants en un seul point (masse en étoile) pour éviter les instabilités de régulation.
Rendement vs Dissipation : Bien que son rendement élevé (souvent supérieur à 80%) limite la chauffe par rapport à un régulateur linéaire, une utilisation continue à 1A sous une forte différence de tension entre l'entrée et la sortie nécessite de visser le boîtier TO-220-5 sur une surface dissipatrice ou un petit radiateur en aluminium.
Nettoyage anti-bruit : Un nettoyage minutieux à l'alcool isopropylique pur après le brasage est obligatoire. La broche 4 (Feedback) présente une haute impédance ; la moindre trace de flux de soudure conducteur ou humide créera une résistance parasite, faussant la tension de sortie ciblée ou introduisant des oscillations.
