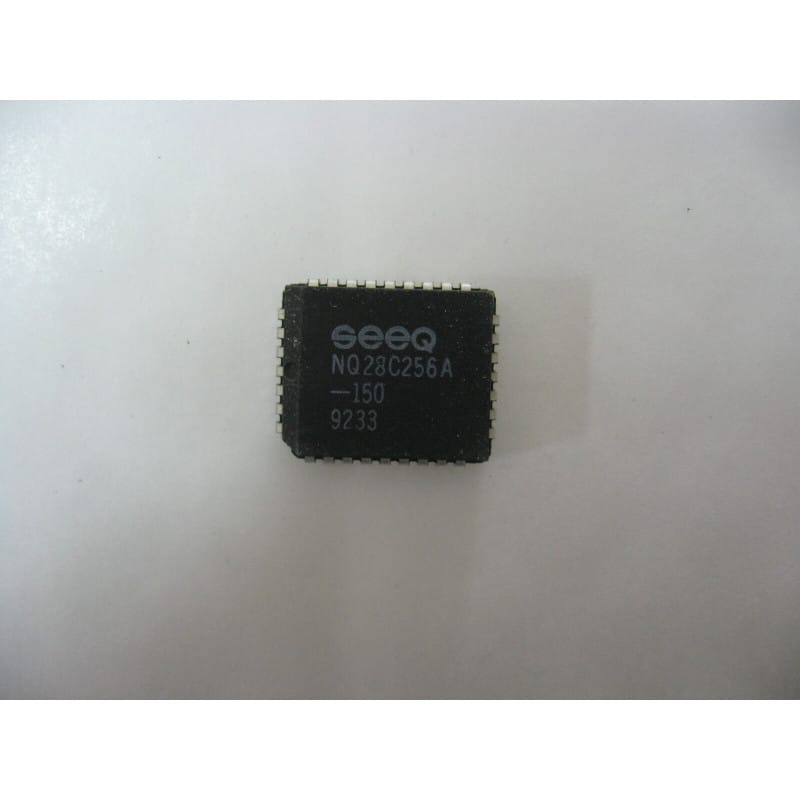

Le NQ28C256A-150 (conçu par SEEQ Technology, un pionnier des mémoires non volatiles) est une mémoire morte effaçable et programmable électriquement (EEPROM) de technologie CMOS, dotée d'une capacité de 256 Kilobits organisée en 32 768 mots de 8 bits (32 Ko x 8).
La particularité majeure de cette référence réside dans son préfixe NQ : il indique une encapsulation dans un boîtier PLCC32 (boîtier carré en plastique à 32 broches en forme de "J", destiné au montage en surface ou à l'insertion dans un support adapté). Ce format marquait à l'époque une transition majeure par rapport aux classiques boîtiers double ligne traversants (DIP), permettant un gain d'espace précieux sur les PCB.
L'analyse de sa référence révèle les spécifications suivantes :
28C256 : Famille des EEPROM parallèles standard de 256 Kbit à alimentation unique de 5 Volts (compatible avec le brochage des EPROM de type 27256 en mode lecture).
A : Indique une révision d'architecture améliorant les algorithmes d'écriture automatique de pages (Page Write).
-150 : Spécifie un temps d'accès maximal de 150 nanosecondes, adapté aux cycles d'horloge des microprocesseurs et microcontrôleurs 8 et 16 bits de cette génération.
Fabricant : SEEQ Technology
Fonction : Mémoire EEPROM Parallèle Non Volatile (Maintien des données hors tension).
Capacité : 256 Kbit (32 Ko organisés en 32K x 8).
Temps d'accès (Vitesse) : 150 ns (Index -150).
Fonctionnalités avancées : Mode d'écriture par page de 64 octets (Page Write Mode), protection logicielle contre l'écriture accidentelle (Data Protection) et fonction de scrutation Data Bar Polling pour détecter la fin d'un cycle d'écriture interne.
Format : Boîtier plastique PLCC32 (Montage en surface / Insertion sur support).
Diagnostic Express (Impossible d'écrire ou données corrompues au démarrage) :
Protection logicielle contre l'écriture (Software Data Protection - SDP) : C'est le point de blocage le plus fréquent sur cette génération d'EEPROM. Si votre programmateur (type TL866ii / T48) ou votre microcontrôleur refuse d'écrire de nouvelles données dans la puce, c'est que la protection SDP est active. Elle s'appuie sur une séquence logicielle spécifique de commandes à envoyer à des adresses précises pour verrouiller/déverrouiller l'accès. Assurez-vous que l'option "Unprotect" ou "Unprotect SDP" est bien cochée sur le logiciel de votre programmateur avant de lancer une écriture ou un effacement.
Contrôle de la ligne Write Enable (Broche /WE) : Lors des cycles d'écriture en circuit, assurez-vous que l'impulsion sur la broche /WE (active à l'état bas) est propre et exempte de rebonds. Un parasite sur cette ligne peut déclencher une micro-écriture involontaire et corrompre le secteur.
Recommandations de Montage et Manipulation :
Usage d'un support PLCC32 à extraction par le haut : Le boîtier PLCC32 possède des pattes repliées en "J". Si vous implantez ce composant sur une carte de prototypage ou sur un banc d'essai, utilisez exclusivement un support PLCC32 de haute qualité (traversant ou CMS). Attention : n'essayez jamais d'extraire la puce de son support avec un tournevis plat, vous fissureriez le plastique ou tordriez les broches de manière irréversible. Utilisez impérativement une pince d'extraction PLCC dédiée (pince à crochets diagonaux).
Stratégie de découplage de puissance : Bien que de technologie CMOS à faible consommation statique, l'activation interne des décodeurs et de la pompe de charge nécessaire à l'écriture en silicium génère des pics de courant transitoires sur le rail +5V. Placez un condensateur céramique multicouche (MLCC) de 100 nF au plus près des broches d'alimentation du support.
Nettoyage anti-courants de fuite : Si le composant est soudé directement sur le PCB, un nettoyage méticuleux à l'alcool isopropylique pur après le brasage est requis. Le boîtier PLCC ayant ses pattes très rapprochées (entraxe de 1,27 mm), les résidus de flux conducteurs ou hydrophiles peuvent piéger l'humidité et créer des micro-courants de fuite entre les lignes du bus d'adresses ou de données, générant des erreurs de lecture intermittentes à haute fréquence (150 ns).
