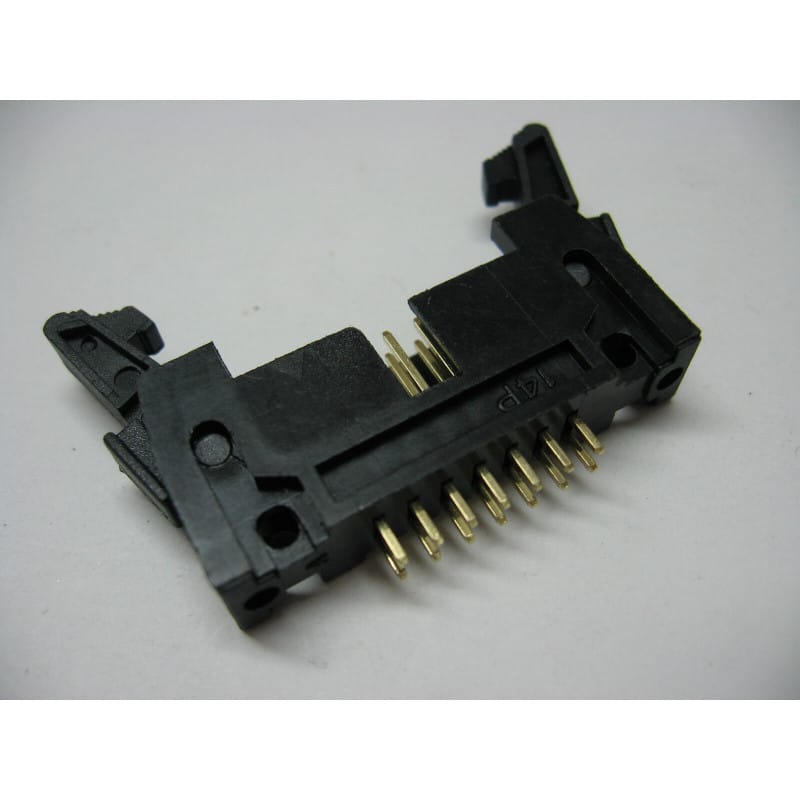

Lot de 5 connecteurs / embases mâles droits HE10 / HE14 de 14 contacts (2 x 7 broches) de qualité professionnelle et industrielle, conçus pour le montage traversant vertical sur circuit imprimé (THT / Through-Hole Technology).
Spécialement conçues pour le raccordement vertical sécurisé de nappes méplat 14 voies (IDC), ces embases intègrent une jupe de détrompage central ainsi que deux oreilles / leviers d'extraction et de verrouillage latéral (ejector latches). Ces leviers verrouillent mécaniquement la prise femelle nappe contre les vibrations et permettent son extraction sans tirer sur le câble ni risquer de tordre les broches. Le pas standardisé de 2,54 mm (0.1") garantit une compatibilité totale avec les typons et cartes de test industrielles. Matériel neuf sous packaging d'atelier.
Embase Mâle Droite PCB HE10 à Oreilles / Format : Connecteur Mâle Droit à Verrouillage & Éjecteur (Straight Male Latch/Ejector Header) / Nombre de Contacts : 14 Voies Actives (2 Rangées x 7 Pins au Pas de 2,54 mm) / Type de Montage : Traversant à Souder sur PCB (THT) / Verrouillage & Extraction : 2 Oreilles / Verrous Latéraux Articulés + Détrompeur Central à Encoche / Contacts : Laiton Usiné Traité Plaqué Or / Flash Or sur Zone de Contact / Corps Isolant : Thermoplastique PBT Noir Auto-Extinguible (UL94V-0) / Courant Nominal Max. : 1 A à 1,5 A par contact / Tension Max. : 250 V AC/DC / Neuf d'Atelier. Composant d'interconnexion sécurisé pour bus de données 14 voies, cartes de commande, liaisons d'affichage et cartes mères.
Contenu du Lot : Lot de 5 connecteurs HE10 14 broches mâles droits à oreilles identiques.
Format & Standard : HE10 / HE14 / DIN 41651 – 14 contacts (2 x 7 positions).
Pas Standardisé (Pitch) : 2,54 mm x 2,54 mm (0.1" x 0.1" entre broches et entre rangées).
Orientation & Implantation PCB :
Broches Droites (180°) : Raccordement vertical perpendiculaire à la carte imprimée.
Montage : Traversant à souder (THT).
Sécurité & Verrouillage à Oreilles (Ejector Latches) :
Verrouillage Mécanique : Les deux verrous latéraux se rabattent sur les ergots de la fiche nappe femelle pour empêcher tout débranchement intempestif sous vibrations.
Extraction Facile : Écarte automatiquement la prise lors de l'ouverture des oreilles, évitant de tirer sur les fils du câble nappe.
Détrompage Central : Encoche de détrompage centrale intégrée à la jupe pour interdire l'insertion à l'envers.
Spécifications Électriques & Matières :
Broches Mâles : Laiton usiné avec plaquage Or / Flash Or pour réduire la résistance de passage et garantir une excellente tenue à l'oxydation.
Isolant Plastique : Thermoplastique PBT noir haute résistance thermomécanique (UL94V-0).
Courant Max. / Tension : 1 A par voie / 250 V AC/DC.
État : Neuf d'atelier.
Avantages des Oreilles de Verrouillage :
Essentiel dans les équipements embarqués ou soumis aux vibrations industrielles.
Évite d'endommager les connecteurs femelles nappe lors des opérations répétées de maintenance ou de programmation/test.
Conseils de Pose & Brasage en Atelier :
Vérification de l'Empreinte PCB : Prévoir sur le typon une matrice de 2 x 7 trous au pas de 2,54 mm (perçage standard Ø 0,9 mm à 1,0 mm). Attention à bien prendre en compte l'encombrement extérieur des oreilles articulées ouvertes sur le dessin du PCB.
Positionnement : Plaquez fermement l'embase contre le PCB pour assurer la verticalité exacte du connecteur à 90°.
Brasage au Fer :
Réglez le fer à souder entre 320 °C et 340 °C.
Brasez une broche de coin pour caler l'embase.
Soudez les 13 autres broches avec un apport d'étain fluide sans créer de ponts de soudure entre les pastilles.
