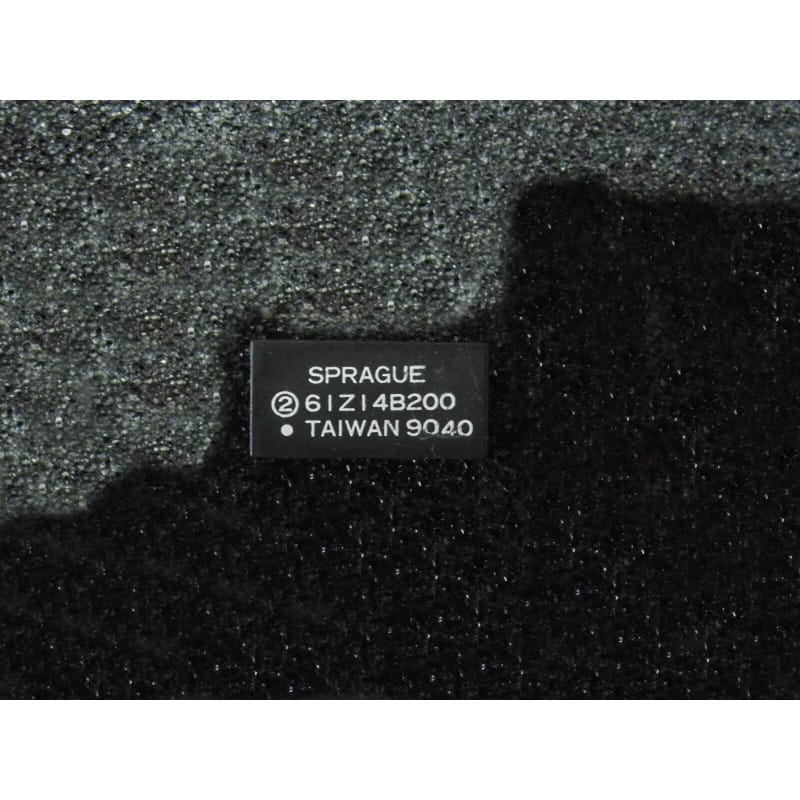

La 61Z14B200 est une ligne à retard analogique, un composant passif spécialisé utilisé principalement dans les circuits de traitement vidéo (téléviseurs cathodiques) et certains équipements audio professionnels des années 80 et 90. Sa fonction est d'introduire un retard temporel précis sur un signal électrique sans altérer sa forme d'onde, essentiel pour la synchronisation des signaux de luminance et de chrominance dans le décodage des images PAL ou NTSC.
Fonction : Ligne à retard analogique (Delay Line).
Application : Synchronisation de signaux vidéo composite ou composante, correction de phase.
Format : Boîtier à broches traversantes (généralement SIP ou format spécifique à plusieurs broches).
Stabilité : Composant passif très stable, peu sensible aux variations thermiques une fois intégré.
Diagnostic Express (Image décalée ou perte de couleur) :
Intégrité du signal : Si vous constatez un décalage de couleur (ex: débordement du rouge par rapport au noir) ou une instabilité de la synchronisation horizontale, la ligne à retard peut être défectueuse. Vérifiez la continuité aux bornes du composant à l'ohmmètre (une résistance très faible est normale, une coupure indique un composant HS).
Environnement : Ces composants sont sensibles aux perturbations électromagnétiques de proximité. Assurez-vous que le plan de masse autour de la ligne à retard est propre.
Recommandations de Montage :
Sensibilité : La ligne à retard est polarisée dans certains montages (Entrée/Sortie). Respectez scrupuleusement le marquage sur le composant et le schéma de votre châssis lors de l'insertion, car une inversion peut entraîner une annulation de signal.
Nettoyage : Nettoyez les pattes à l'alcool isopropylique avant soudure. L'oxydation ou les résidus de flux sur ce type de composant peuvent modifier l'impédance caractéristique de la ligne et introduire des réflexions de signal nuisant à la netteté de l'image.
Montage : Évitez de plier les pattes trop près du corps du composant pour ne pas risquer de rompre le scellage interne de la ligne.
