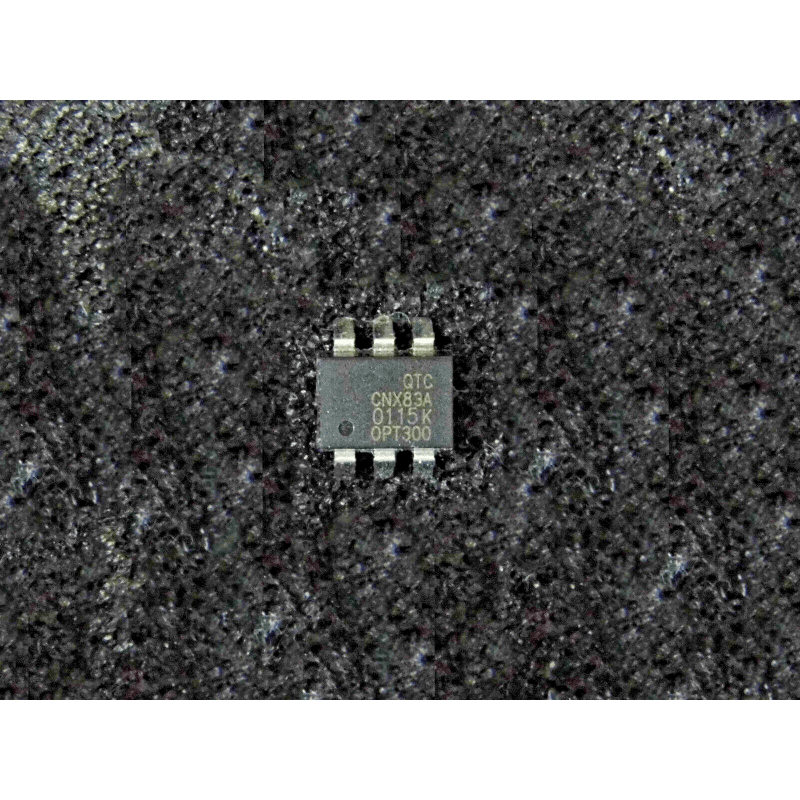

Le CNX83A est un optocoupleur hautes performances composé d'une diode émettrice à infrarouge au arséniure de gallium (GaAs) couplée optiquement à un phototransistor silicium NPN de haute sensibilité. Logé dans un boîtier DIP6, ce composant offre une isolation galvanique robuste et une excellente stabilité de transfert de signal, ce qui le rend idéal pour l'isolation de bus, le couplage d'interfaces logiques, ou la régulation de boucles de contre-réaction dans les alimentations à découpage (SMPS).
Technologie : LED infrarouge GaAs et phototransistor NPN.
Isolation : Haute tension d'isolement entre l'entrée et la sortie.
Format : Boîtier standard DIP6 (6 broches, traversant).
Application : Isolation de circuits logiques, transmission de signaux de commande, protection contre les boucles de masse et les surtensions.
Diagnostic Express (Absence de commutation ou signal atténué) :
Taux de transfert de courant (CTR) : Si le transistor de sortie ne s'ouvre pas complètement ou si le signal est dégradé, vérifiez le courant de la LED d'entrée ($I_F$). Les optocoupleurs d'époque peuvent subir une usure de la LED ou une baisse du CTR. Assurez-vous que la résistance de limitation côté émetteur fournit un courant adéquat sans saturer le composant.
Test des jonctions : Hors circuit, la diode d'entrée se teste au multimètre en mode diode (chute de tension standard d'environ 1,1 V à 1,3 V). Côté sortie, vérifiez l'absence de court-circuit entre le collecteur et l'émetteur du phototransistor.
Recommandations de Montage :
Support DIP6 : L'usage d'un support tulipe est recommandé, en particulier dans les blocs d'alimentation ou les circuits d'interface exposés aux surtensions, afin de simplifier un remplacement futur en cas de défaillance de protection.
Ligne de fuite (Creepage) : Pour garantir l'isolation galvanique maximale prévue par le boîtier DIP6, veillez à ce qu'aucune piste, résidu de soudure ou plan de masse ne vienne réduire l'espace d'isolement physique sous le composant entre le côté émetteur (broches 1-2) et le côté récepteur (broches 4-5-6).
Nettoyage : Un nettoyage minutieux à l'alcool isopropylique pur est obligatoire après brasage. Les traces de flux conductrices détruisent l'intérêt même d'un optocoupleur en créant un pont de fuite résistif au-dessus du PCB, ce qui peut réintroduire du bruit haute tension dans la section basse tension.
