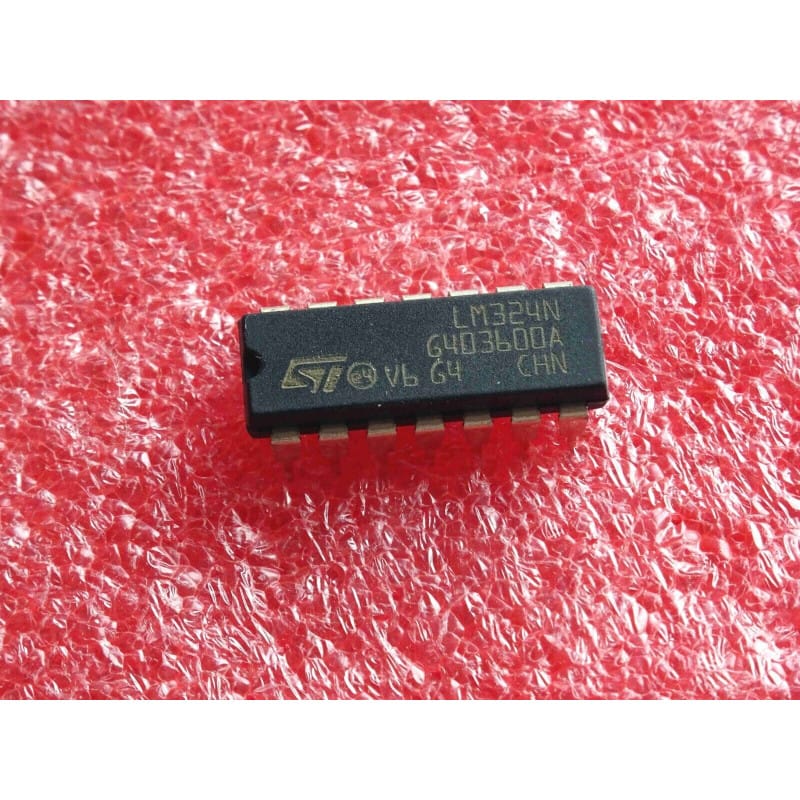

Le LM324N (conçu par STMicroelectronics ou autres fabricants standards) est un amplificateur opérationnel quadruple très polyvalent, largement utilisé dans l'instrumentation, le traitement de signal analogique et les fonctions de contrôle. Il est apprécié pour sa capacité à fonctionner avec une alimentation simple sur une large plage de tensions, incluant la masse (0 V), ce qui simplifie grandement la conception des circuits.
Proposé ici en lot de 2 composants, neufs, au format DIP14 / DIL14.
Architecture : Quatre amplificateurs opérationnels indépendants dans un seul boîtier.
Plage de tension : Large plage de tension d'alimentation (simple ou symétrique).
Entrées : Les entrées peuvent fonctionner au niveau du potentiel de la masse, ce qui est idéal pour les montages basse tension.
Consommation : Faible courant de repos par amplificateur.
Diagnostic Express (Sortie saturée ou absence de signal) :
Tension d'alimentation : Bien que très tolérant, vérifiez que le signal d'entrée ne dépasse pas les rails d'alimentation. Si le signal est écrêté, il est probable que votre tension d'alimentation soit trop proche de l'amplitude du signal.
Stabilité : En tant qu'amplificateur opérationnel, une mauvaise contre-réaction (boucle ouverte ou instable) transformera votre montage en oscillateur. Vérifiez le câblage de vos résistances de gain.
Recommandations de Montage :
Support DIP14 : L'usage d'un support tulipe est recommandé. Cela facilite les tests comparatifs si vous devez isoler un étage défectueux dans un système audio ou de contrôle plus large.
Découplage : Un condensateur de 100 nF entre la broche d'alimentation positive et la masse (au plus près du boîtier) est essentiel pour éviter les oscillations parasites, surtout lorsque les quatre amplificateurs sont utilisés simultanément.
Nettoyage : Un nettoyage minutieux à l'alcool isopropylique pur est obligatoire après soudure. Le LM324 est sensible aux courants de fuite sur les entrées haute impédance, ce qui peut fausser les mesures de précision dans vos montages de contrôle.
