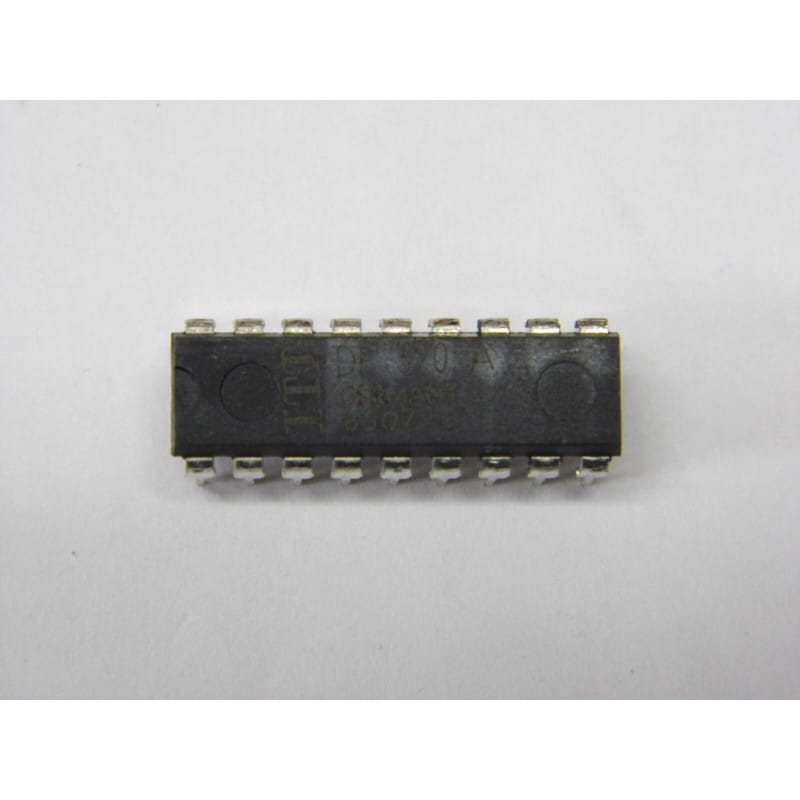

Le DF320A (conçu et fabriqué par ITT Semiconductor / Intermetall) est un circuit intégré monolithique de la famille logique/analogique spécifique (ASIC), développé à l'origine pour les équipements de télécommunication et la commutation téléphonique d'époque. Logé dans un boîtier DIP18 standard (traversant, 18 broches), ce composant d'origine européenne gérait les fonctions de numérotation, de décodage ou de sélection de lignes au sein des postes téléphoniques à touches ou des autocommutateurs privés (PABX) des années 80 et 90.
Conçu à l'aide d'une technologie bipolaire ou CMOS à haute immunité, le DF320A servait d'interface de traitement entre le clavier matriciel d'un combiné et la ligne téléphonique. Sa fonction était de convertir l'appui sur une touche en impulsions calibrées ou en signaux logiques standardisés, tout en gérant les timings stricts imposés par les normes des réseaux nationaux de télécommunication.
L'analyse de sa référence met en évidence ses spécifications :
DF : Préfixe des circuits intégrés de télécommunication ou logiques spécifiques chez ITT Semiconductor (Intermetall).
320 : Fonction logicielle/matérielle de numérotation / interface de ligne téléphonique.
A : Première révision ou grade de performance électrique de la puce.
ITT : Sigle du fabricant historique International Telephone & Telegraph (division semiconducteurs).
Fabricant : ITT Semiconductor / Intermetall
Fonction : Générateur de numérotation / Circuit d'interface de télécommunication.
Interface Clavier : Décodage natif des matrices de touches standards pour la numérotation des postes fixes.
Logique de Cadencement : S'appuie sur une base de temps interne ou un oscillateur externe pour délivrer des impulsions parfaitement calibrées sur la ligne.
Format : Boîtier plastique DIP18 standard (traversant, 300 mils de la marque).
État : Produit authentique, neuf de stock d'époque (NOS).
Diagnostic Express (Aucune impulsion sur la ligne, absence de détection de touche ou logique muette) :
Le piège de l'oscillateur local ou du résonateur : Pour cadencer précisément les impulsions d'appel (généralement à 10 Hz ou selon les standards DTMF d'époque), le DF320A utilise une base de temps. Inspectez à l'oscilloscope la présence du signal d'horloge sur les broches liées au quartz ou au résonateur. Si le composant de cadencement est fissuré ou si ses condensateurs de charge fuient, la logique interne reste inerte.
Vérification de la tension de ligne et de protection : Ce circuit est directement connecté aux lignes téléphoniques, qui subissent de fortes variations de tension (impulsions de sonnerie de l'ordre de 50V à 80V AC). Si la puce ne réagit plus du tout, contrôlez la diode Zener de protection et les transistors d'interface montés entre la ligne physique et les broches de la puce. Ils font office de fusibles et claquent souvent en premier lors d'une surtension sur la ligne.
Contrôle de la matrice de touches : Utilisez votre oscilloscope ou analyseur logique pour vérifier que l'appui sur une touche applique bien le niveau logique attendu sur les broches de lignes et de colonnes du DF320A. Si une piste de la matrice souple est coupée par l'oxydation, la puce ignorera l'ordre.
Recommandations de Montage :
Support DIP18 Tulipe Conseillé : Étant une puce d'interface connectée au monde extérieur, le DF320A reste vulnérable aux décharges atmosphériques et électriques de la ligne. L'installation d'un support tulipe à 18 broches de haute qualité est idéale pour faciliter son remplacement immédiat par substitution lors d'une panne sans risquer d'endommager les pistes du circuit imprimé.
Nettoyage après brasage impératif : Un nettoyage méticuleux à l'alcool isopropylique pur après le soudage est obligatoire. Les lignes de scrutation de la matrice clavier et de commande fonctionnent à des impédances sensibles. Tout résidu de flux hydrophile ou légèrement conducteur peut engendrer des fuites de courant inter-broches, provoquant de fausses détections de touches ou des erreurs d'initialisation de la puce.
