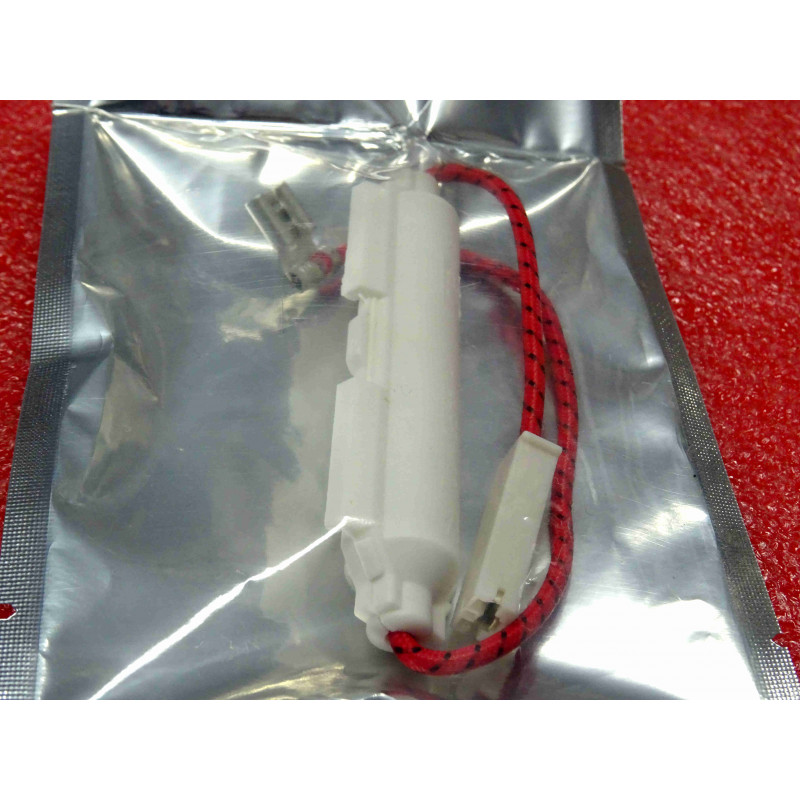

Le fusible haute tension 5 kV / 0,9 A (référence d'origine Samsung DE91-70061H / code fabricant THV060T-0900-H / 5000V 900mA) est un ensemble complet de protection sous capsule isolante conçu pour le circuit de puissance des fours à micro-ondes (marques Samsung, Whirlpool, LG, Panasonic, Sharp, Daewoo, Bosch, etc.). Intercalé entre la sortie secondaire du transformateur haute tension et le condensateur HT, il protège le circuit magnétron contre les surintensités destructives et les courts-circuits francs.
Protection Dédiée Haute Puissance (0,9 A) : Calibre calibré pour les fours à micro-ondes de forte puissance (900 W à 1 200 W utiles), évitant les déclenchements intempestifs lors des pics de charge du magnétron.
Coupure d'Arc Électrique Instantanée : La cartouche interne renferme un ressort sous tension qui sépare immédiatement les extrémités du filament dès sa fusion, empêchant le maintien d'un arc plasma sous 5 000 V.
Sécurité Diélectrique Maximale : Le boîtier plastique ignifugé scellé protège contre tout amorçage avec le châssis métallique ou les composants voisins.
Symptôme Typique : La programmation fonctionne, le plateau tourne, la lampe s'allume et la ventilation tourne, mais le four ne chauffe pas du tout.
Contrôle au Multimètre :
Appareil impérativement débranché et condensateur HT préalablement déchargé, déconnecter l'une des cosses du fusible.
Mesurer en mode Continuité / Ohmmètre ($\Omega$) entre les deux extrémités :
Fusible fonctionnel : Continuité franche (valeur proche de $0 \ \Omega$).
Fusible détruit (coupé) : Valeur infinie ($OL$ / circuit ouvert).
DANGER DE MORT : L'étage haute tension d'un four à micro-ondes délivre des tensions supérieures à 4 000 V continu avec une intensité mortelle.
Décharge Systématique : Avant toute mesure ou intervention physique, débrancher la prise secteur et court-circuiter obligatoirement les bornes du condensateur haute tension avec une pince isolée 1 000 V pour éliminer toute charge résiduelle.
Respect Impératif du Calibre : Remplacer exclusivement par un modèle équivalent 0,9 A / 5 kV. Ne jamais ponter le boîtier ni utiliser de fusible classique basse tension (250 V).
Composants Électroniques & Électroménager / Fusible Haute Tension pour Micro-Ondes THV060T-0900-H / Réf. Samsung DE91-70061H / 5 kV 0,9 A (5000V 900mA) / Boîtier isolant complet + câbles et cosses Faston / Matériel neuf.
