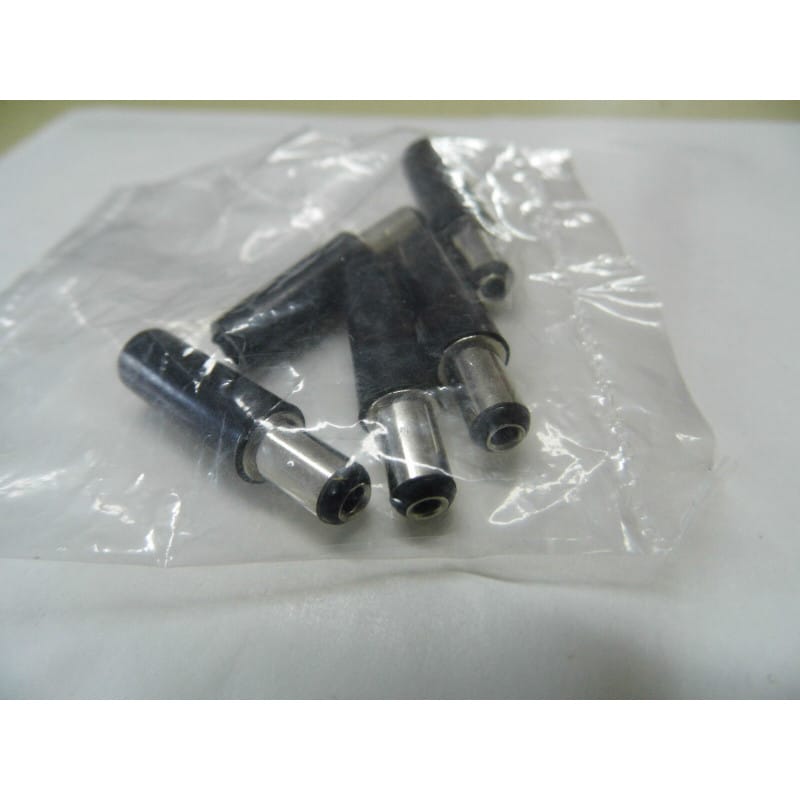

Lot de 5 fiches mâles cylindriques d'alimentation continue (DC Jack Mâle) au format standard universel 2,1 mm x 5,5 mm. Spécialement conçues pour la confection, la réparation ou le rallongement de cordons d'alimentation basse tension (transformateurs, blocs secteur, alimentations stabilisées d'atelier, caméras CCTV, rubans LED ou modules électroniques).
Ces connecteurs disposent d'un corps cylindrique en thermoplastique isolant d'une longueur totale de 30 mm, offrant une prise en main ferme et une excellente tenue mécanique anti-traction. Le raccordement interne s'effectue par fûts à souder, garantissant une liaison électrique optimale sous fort courant. Livrées avec leur manchon passe-câble de protection souple. Matériel neuf sous sachet d'atelier.
Lot de 5 Fiches Mâles d'Alimentation DC Jack / Dimensions Cannule : Diamètre Interne 2,1 mm - Diamètre Externe 5,5 mm / Longueur Totale du Corps : 30 mm / Connexion par Fûts à Souder (Solder Terminals) / Capot Vissable Isolant en Thermoplastique Noir avec Protection Anti-Traction / Contacts Laiton Nickelé anticorrosion / Neuf. Composants de câblage et de maintenance d'atelier indispensables pour la fabrication et la réfection de cordons d'alimentation 12V/24V DC.
Quantité : Lot de 5 fiches mâles d'alimentation DC.
Dimensions de la Cannule Métallique :
Diamètre Interne : 2,1 mm (Broche centrale).
Diamètre Externe : 5,5 mm (Gaine extérieure).
Longueur de l'embout métallique : Standard environ 9 mm à 10 mm.
Dimensions du Corps / Capot :
Longueur totale du capot isolant : 30 mm.
Diamètre extérieur du corps : environ 10 mm (format ergonomique droit).
Mode de Raccordement Électrique : Fûts / Cosses à souder (Solder Lug Terminal) :
Fût central à souder pour le Pôle Positif (+).
Cosse latérale avec pince de blocage de câble pour le Pôle Négatif (Masse / -).
Caractéristiques Électriques :
Tension Max. : 30 V DC / AC.
Courant Nominal : 2 A à 5 A max. (selon section du câble soudé).
Matériaux & Construction :
Embouts Métalliques : Laiton usiné avec plaquage Nickel anticorrosion à faible résistance de contact.
Corps / Capot : Thermoplastique (ABS / PVC) noir haute résistance mécanique avec passe-câble flexible anti-pliure.
État : Neuf sous conditionnement d'origine.
Identification de la Taille 2,1 mm vs 2,5 mm :
Le format 2,1 mm / 5,5 mm est la norme la plus courante en électronique basse tension (ex. Arduino, caméras, pédales d'effet, routeurs, blocs d'alimentation universels).
Note de compatibilité : Une fiche mâle de 2,1 mm s'insère parfaitement dans une embase femelle de 2,1 mm. (Elle ne rentrera pas sur une broche centrale de 2,5 mm).
Conseils de Soudure & Assemblage en Atelier :
Enfiler préalablement le capot noir de 30 mm et le manchon souple sur le câble avant de dénuder les fils.
Dénuder les deux conducteurs sur environ 3 à 4 mm et les pré-étamer au fer à souder.
Souder le fil Positif (+) (généralement le fil rouge ou repéré d'un liseré blanc) sur le fût central.
Souder le fil Négatif (Masse / -) sur la longue cosse extérieure.
Refermer la pince métallique de la cosse extérieure sur la gaine du câble à l'aide d'une pince plate pour assurer un verrouillage anti-traction parfait.
Glisser un petit morceau de gaine thermorétractable sur la borne centrale avant de visser le capot de 30 mm pour éviter tout risque de court-circuit interne en cas d'arrachement.
