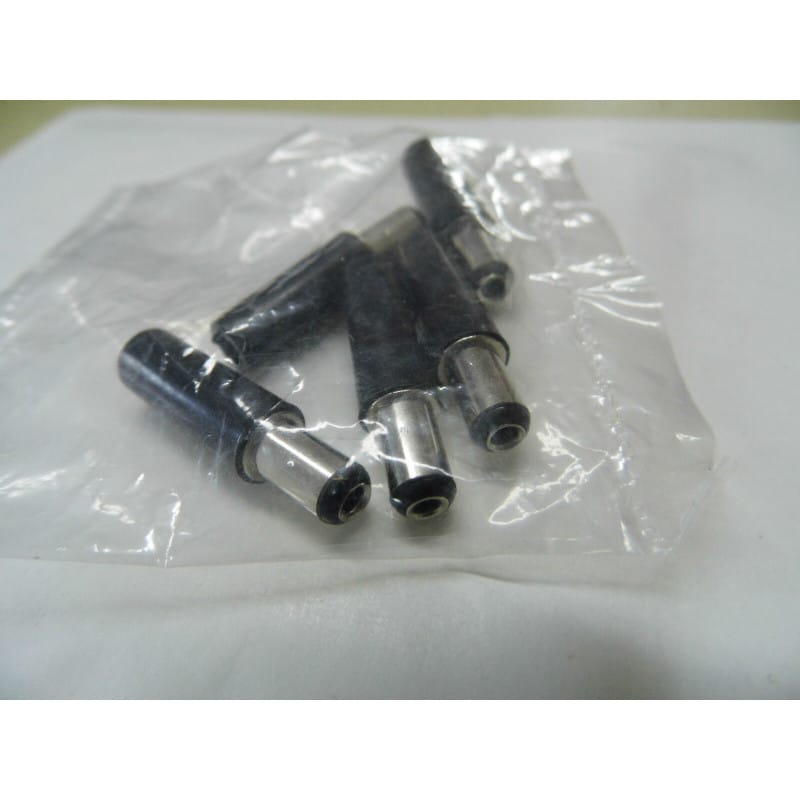

Lot de 5 fiches mâles cylindriques d'alimentation continue (DC Jack Mâle) au format standard 2,5 mm x 5,5 mm. Spécialement conçues pour la confection, la réparation ou le rallongement de cordons d'alimentation basse tension (transformateurs, blocs secteur de forte puissance, alimentations stabilisées d'atelier, chargeurs de batteries, récepteurs ou modules électroniques spécifiques).
Ces connecteurs disposent d'un corps cylindrique allongé en thermoplastique isolant d'une longueur totale de 35 mm, offrant une excellente prise en main et une tenue mécanique renforcée anti-traction. Le raccordement interne s'effectue par fûts à souder, garantissant une liaison électrique optimale. Livrées avec leur manchon passe-câble de protection souple. Matériel neuf sous sachet d'atelier.
Lot de 5 Fiches Mâles d'Alimentation DC Jack / Dimensions Cannule : Diamètre Interne 2,5 mm - Diamètre Externe 5,5 mm / Longueur Totale du Corps : 35 mm / Connexion par Fûts à Souder (Solder Terminals) / Capot Vissable Isolant en Thermoplastique Noir avec Protection Anti-Traction / Contacts Laiton Nickelé anticorrosion / Neuf. Composants de câblage et de maintenance d'atelier indispensables pour la fabrication et la réfection de cordons d'alimentation 12V/24V DC.
Quantité : Lot de 5 fiches mâles d'alimentation DC.
Dimensions de la Cannule Métallique :
Diamètre Interne : 2,5 mm (Broche centrale élargie).
Diamètre Externe : 5,5 mm (Gaine extérieure).
Longueur de l'embout métallique : Standard environ 9 mm à 10 mm.
Dimensions du Corps / Capot :
Longueur totale du capot isolant : 35 mm (Format allongé).
Diamètre extérieur du corps : environ 10 mm (format ergonomique droit).
Mode de Raccordement Électrique : Fûts / Cosses à souder (Solder Lug Terminal) :
Fût central à souder pour le Pôle Positif (+).
Cosse latérale avec pince de blocage de câble pour le Pôle Négatif (Masse / -).
Caractéristiques Électriques :
Tension Max. : 30 V DC / AC.
Courant Nominal : 2 A à 5 A max. (selon section du câble soudé).
Matériaux & Construction :
Embouts Métalliques : Laiton usiné avec plaquage Nickel anticorrosion à faible résistance de contact.
Corps / Capot : Thermoplastique (ABS / PVC) noir haute résistance mécanique avec passe-câble flexible anti-pliure.
État : Neuf sous conditionnement d'origine.
Distinction Essentielle entre 2,1 mm et 2,5 mm :
Avertissement de Compatibilité : Une fiche mâle de 2,5 mm possède une alvéole centrale plus large. Si vous la branchez sur une embase femelle conçue pour du 2,1 mm, la broche centrale ne fera pas contact ou provoquera des micro-coupures intermittentes. Ce modèle de 2,5 mm est spécifiquement destiné aux embases avec broche centrale de 2,5 mm (souvent présentes sur les alimentations délivrant de plus forts ampérages).
Conseils de Soudure & Assemblage en Atelier :
Glisser impérativement le capot noir de 35 mm et le manchon souple sur le câble avant de dénuder les conducteurs.
Dénuder les deux fils sur environ 3 à 4 mm et réaliser un pré-étamage rapide au fer à souder.
Souder le fil Positif (+) (généralement rouge ou repéré par un liseré blanc) sur le fût central.
Souder le fil Négatif (Masse / -) sur la longue cosse latérale.
Saisir la pince métallique de la cosse extérieure et la sertir fermement autour de la gaine du câble pour assurer l'arrêt de traction mécanique.
Utiliser un bout de gaine thermorétractable sur la borne centrale avant de visser le capot de 35 mm pour prémunir le montage contre tout court-circuit interne.
