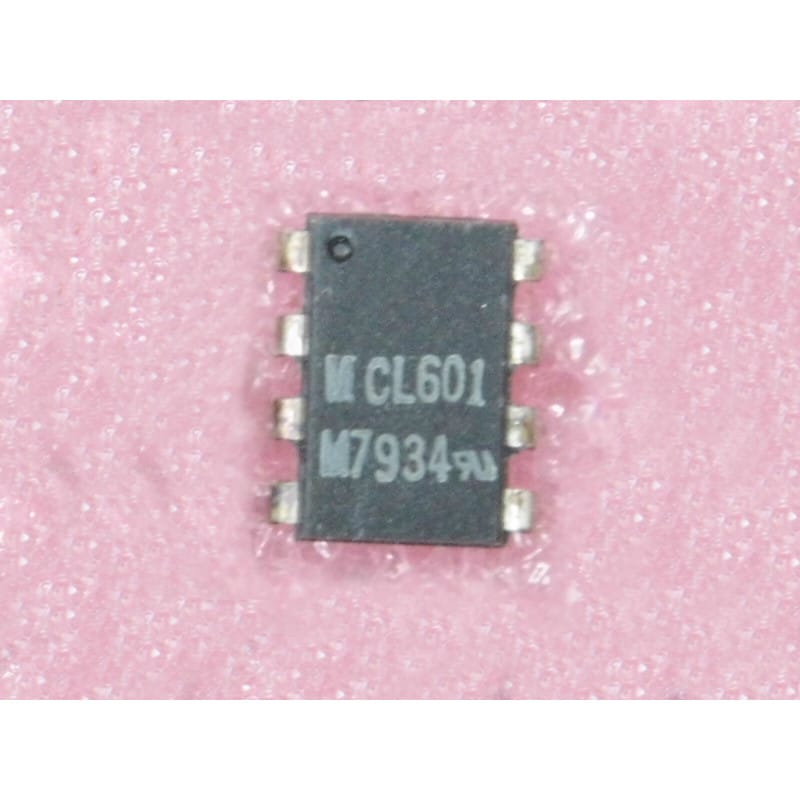

Le composant présenté sur la photo est fabriqué à l'origine par Monsanto (la division semi-conducteurs optoélectroniques qui a ensuite été reprise par General Instrument / Fairchild). Tu peux identifier la marque grâce au premier logo vertical caractéristique composé d'un rectangle contenant le M stylisé de Monsanto.
Le marquage 7934 te donne sa date exacte de production :
7934 : Il a été fabriqué la 34ème semaine de l'année 1979 (à la fin des années 70).
Le symbole juste à côté du code de date est le logo de reconnaissance des composants de Underwriters Laboratories (UR), attestant de sa certification de sécurité d'isolation.
Logé dans un boîtier DIP plastique compact à 8 broches (PDIP8), ce composant est un optocoupleur/opto-isolateur à haute vitesse avec une sortie logique compatible TTL/DRL. Contrairement aux optocoupleurs classiques à phototransistors lents (comme le LTV-817), le CL601 utilise une LED infrarouge couplée à un photodétecteur intégré à haute vitesse suivi d'un amplificateur et d'un transistor de sortie à collecteur ouvert. C'est l'ancêtre direct ou l'équivalent proche de séries très connues comme le 6N137.
Fabricant d'origine : Monsanto
Fonction : Optocoupleur logique haute vitesse (Opto-isolateur).
Date de fabrication : Semaine 34 / 1979
Interface : Entrée LED infrarouge et sortie active à collecteur ouvert compatible avec les familles logiques standard (TTL).
Performances clés :
Haute vitesse de commutation : Conçu pour transmettre des signaux de données numériques rapides (fréquences de l'ordre du mégahertz) avec un temps de propagation très court, là où les puces standards souffrent de distorsions de fronts.
Sortie à collecteur ouvert : Permet d'adapter facilement les niveaux logiques de sortie en connectant simplement une résistance de tirage (pull-up) vers le rail de tension souhaité (par exemple +5V).
Isolation de sécurité : Conçu pour séparer totalement la masse et les potentiels des circuits de commande logiques des bus de puissance ou des lignes de transmission perturbées.
Format : Boîtier PDIP8 (Plastique Standard 300 mil).
Diagnostic Express (Le signal est absent ou totalement déformé en sortie) :
Le piège de la broche d'alimentation séparée (Vcc) : C'est une erreur classique lors du test ou du remplacement par rapport aux optocoupleurs simples. Pour atteindre de hautes vitesses, le détecteur interne possède son propre circuit amplificateur. Il nécessite impérativement une alimentation positive fixe (généralement +5V sur la broche 8) par rapport à la masse (broche 5). Si tu oublies de câbler ce rail d'alimentation dédié, la puce restera totalement inerte.
Absence de résistance de tirage (Pull-up) : La sortie étant un collecteur ouvert (broche 6), le transistor interne se comporte comme un simple interrupteur relié à la masse lorsqu'il est activé. Si aucune résistance de pull-up externe (généralement entre 330 Ohms et 4,7 kOhms) n'est câblée entre la sortie et le rail +5V, la tension restera flottante ou proche de 0V, empêchant la lecture du signal logique.
Recommandations de Montage :
Utilisation d'un support DIP8 standard : Ce boîtier compact s'intègre parfaitement sur un support tulipe standard à 8 broches au pas de 2,54 mm. L'utilisation d'un support est idéale pour préserver le circuit imprimé d'époque lors des phases de dépannage ou d'interchangeabilité.
Découplage local indispensable : En raison de l'amplificateur haute vitesse intégré sous le boîtier, le circuit est sensible aux parasites présents sur sa propre alimentation. Installe un condensateur céramique standard de 100 nF au plus près de la broche 8 (Vcc) et de la broche 5 (GND) pour stabiliser le fonctionnement interne de la puce.
Courant de la LED d'entrée : Assure-toi que la résistance placée en série avec la LED d'entrée (broches 2 et 3) est bien calculée pour injecter un courant de commande optimal (généralement autour de 10 mA à 15 mA) afin de garantir un basculement net sans saturer inutilement l'étage optique.
