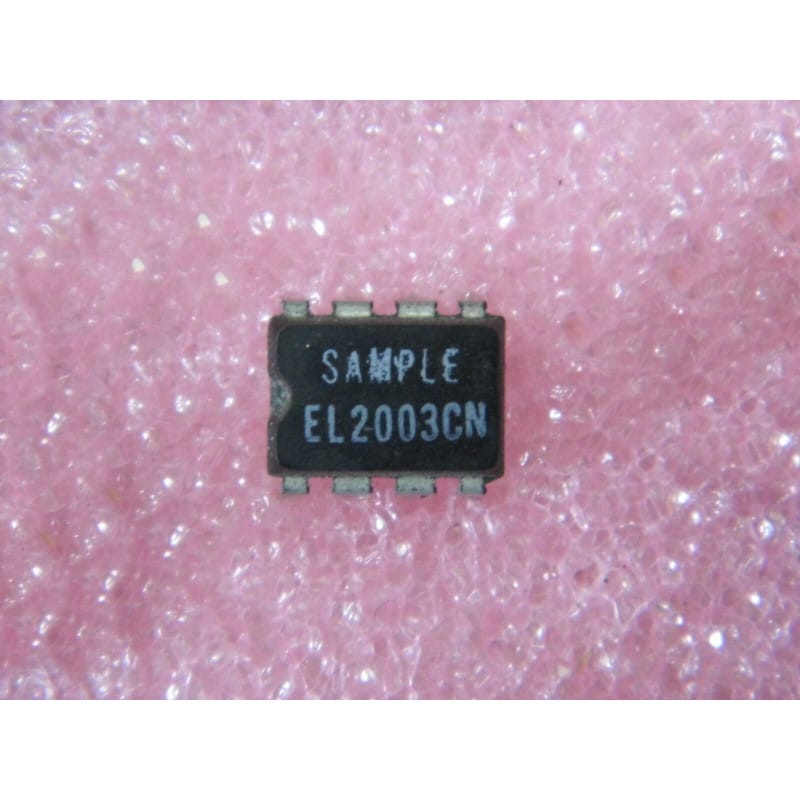

Le EL2003CN (développé par Elantec, aujourd'hui intégré à Renesas / Intersil) est un buffer / suiveur de tension monolithique à très haute vitesse et forte capacité en courant. Logé dans un boîtier compact DIP plastique à 8 broches (PDIP8), ce composant n'est pas un amplificateur opérationnel classique : c'est un suiveur pur (gain fixe unitaire de 1) optimisé pour servir de tampon de puissance entre un signal vidéo ou haute fréquence et une charge exigeante.
L'architecture interne en boucle ouverte lui confère une vitesse de transition spectaculaire et une excellente stabilité sur les charges capacitives. Il est conçu pour être placé immédiatement après un amplificateur opérationnel à large bande passante (comme le EL2072CN vu précédemment) ou un convertisseur, afin de booster le courant disponible sans dégrader le signal. Le suffixe "C" désigne la plage de température commerciale (0°C à +70°C), et le "N" spécifie le boîtier plastique traversant.
Il est principalement utilisé comme driver de ligne vidéo (câbles coaxiaux 50 ou 75 Ohms), amplificateur de déflexion, driver de tête de test ou buffer de distribution de signaux d'horloge rapides.
Fabricant d'origine : Elantec
Fonction : Buffer / Suiveur de tension haute vitesse à gain unitaire (Av = 1).
Interface : Configuration à 8 broches standard (brochage spécifique aux buffers simples).
Performances clés :
Forte capacité de courant : Capable de fournir des pics de courant de sortie de plusieurs centaines de milliampères (souvent jusqu'à +/-100 mA en continu), idéal pour attaquer des lignes de transmission basse impédance.
Bande passante phénoménale : Réponse en fréquence très large s'étendant à plus de 100 MHz.
Vitesse de balayage extrême (Slew Rate) : Mesurée en milliers de volts par microseconde (V/µs), ce qui évite toute distorsion des fronts sur les signaux impulsionnels rapides.
Protection interne : Intègre généralement une limitation de courant en sortie pour résister aux courts-circuits temporaires sur les câbles.
Format : Boîtier PDIP8 (Plastique Traversant Standard - 300 mil).
Diagnostic Express (Aucun signal en sortie ou forte distorsion) :
Le contrôle du gain (Ce n'est pas un AOP) : C'est l'erreur la plus fréquente : le EL2003CN n'a pas d'entrées inverseuse et non-inverseuse classiques pour modifier le gain avec des résistances externes. Si tu tentes de câbler une boucle de contre-réaction dessus, le montage ne fonctionnera pas. La tension de sortie copie simplement la tension d'entrée. Si la tension en sortie reste bloquée à un rail d'alimentation, le transistor de puissance interne a probablement claqué suite à un court-circuit prolongé sur la ligne de sortie.
Vérification de la consommation : En raison de ses performances et de son courant de polarisation élevé, ce buffer consomme un courant de repos non négligeable même lorsqu'aucun signal ne le traverse. S'il reste totalement froid à la mise sous tension, vérifie la présence et la continuité des rails d'alimentation symétriques (+VCC / -VEE).
Recommandations de Montage :
Utilisation d'un support DIP8 standard : Ce format accepte les supports tulipes à 8 broches habituels. Vu les fréquences de travail de la puce, raccourcis au maximum les liaisons entre le support et le reste du circuit imprimé pour éliminer les inductances parasites.
Gestion thermique (La puce chauffe) : Commuter de forts courants à haute fréquence dans un petit boîtier plastique DIP8 fait chauffer le composant. Ne plaque pas d'autres pièces contre lui et utilise des pistes de cuivre d'alimentation et de sortie bien larges sur ton PCB pour aider à dissiper les calories par conduction à travers les broches.
Découplage local ultra-critique : Ce composant demande des impulsions de courant massives et instantanées à l'alimentation lors des transitions rapides. Installe impérativement un condensateur céramique multicouche (MLCC) de 100 nF en parallèle avec un condensateur au tantale ou électrochimique à faible ESR (1 µF à 10 µF) au plus près de la broche d'alimentation positive et négative par rapport à un plan de masse solide. Un découplage insuffisant provoquera des oscillations transitoires (ringing) visibles à l'oscilloscope sur le signal vidéo.
