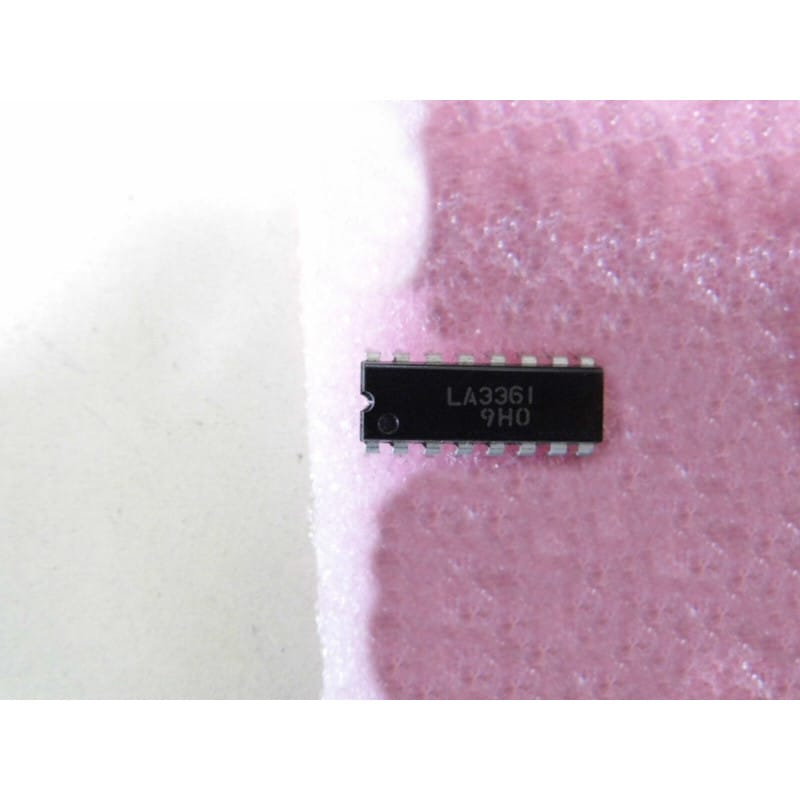

Le LA3361 (développé par Sanyo) est un circuit intégré analogique spécialisé très populaire dans les équipements de radiodiffusion. Logé dans un boîtier DIP plastique à 16 broches (PDIP16), ce composant est un déchéancier / décodeur multiplex stéréo (MPX) à boucle à verrouillage de phase (PLL).
Dans les syntoniseurs (tuners) et autoradios d'époque, il se place juste après l'étage de démodulation FI (Fréquence Intermédiaire). Sa fonction principale est de recevoir le signal composite "MPX" monophonique et de séparer les canaux audio gauche (L) et droite (R) en recréant la sous-porteuse stéréo à 38 kHz grâce à son pilote interne calé sur le signal pilote à 19 kHz de la bande FM. Grâce à sa technologie PLL, il élimine le besoin de bobines de réglage inductives complexes, simplifiant drastiquement l'alignement des récepteurs radio.
Fabricant d'origine : Sanyo
Fonction : Décodeur Multiplex (MPX) FM Stéréo à PLL.
Interface : Entrée signal composite MPX et sorties directes bas niveau pour les canaux Gauche et Droite.
Performances clés :
Séparation des canaux élevée : Offre une excellente diaphonie entre la gauche et la droite pour une image stéréo nette.
Pas de bobine d'alignement : Le réglage de la fréquence centrale du VCO se fait à l'aide d'une simple résistance variable (potentiomètre ajustable).
Driver de LED d'affichage intégré : Commande directement une ampoule ou une LED "Stéréo" en façade de l'appareil dès qu'un signal pilote valide à 19 kHz est accroché.
Bascule Auto Mono/Stéréo : Passe automatiquement le récepteur en mode Mono si le signal radio est trop faible ou bruité, limitant le souffle en bruit de fond.
Format : Boîtier PDIP16 (Plastique Traversant Standard - 300 mil).
Diagnostic Express (La radio fonctionne en Mono mais refuse de passer en Stéréo) :
Le piège du décalage du VCO interne : C'est la panne numéro un sur le LA3361. La boucle PLL s'appuie sur un oscillateur interne (VCO) qui doit être calé précisément à 76 kHz (pour être ensuite divisé en interne afin d'obtenir le 19 kHz et le 38 kHz). Si le potentiomètre ajustable (trimmer) ou le condensateur céramique associé à cette broche a vieilli ou dérivé, la puce ne parviendra plus à "verrouiller" le signal pilote de la station FM. Tourne très légèrement le trimmer dédié à l'aide d'un tournevis isolant jusqu'à ce que le voyant Stéréo s'allume à nouveau.
Niveau du signal composite insuffisant : Si la tension du signal MPX d'entrée est trop faible (à cause d'un problème d'alignement du discriminateur FM ou d'une antenne défectueuse), le circuit reste volontairement verrouillé en mode Mono par sécurité anti-souffle.
Recommandations de Montage :
Utilisation d'un support DIP16 standard : Ce format classique à 16 broches au pas de 2,54 mm s'installe très bien sur un support tulipe standard. C'est parfait lors d'une restauration audio pour remplacer une puce suspecte sans risquer d'altérer le circuit imprimé d'origine.
Stabilité des composants du filtre de boucle (Loop Filter) : Les composants raccordés aux broches de filtrage de la boucle PLL et du VCO déterminent la stabilité de la capture stéréo. Si tu constates que la stéréo décroche de façon intermittente lorsque l'appareil chauffe, remplace le trimmer de réglage et le condensateur associé par des modèles neufs de haute qualité (film ou céramique C0G/NP0 à faible dérive thermique).
Découplage et environnement HF : Travaillant à proximité immédiate des circuits haute fréquence (HF) de la section tuner, le LA3361 doit être protégé des rayonnements parasites. Conserve les pistes de liaison courtes et installe un condensateur céramique de 100 nF au plus près de sa broche d'alimentation par rapport à la masse.
