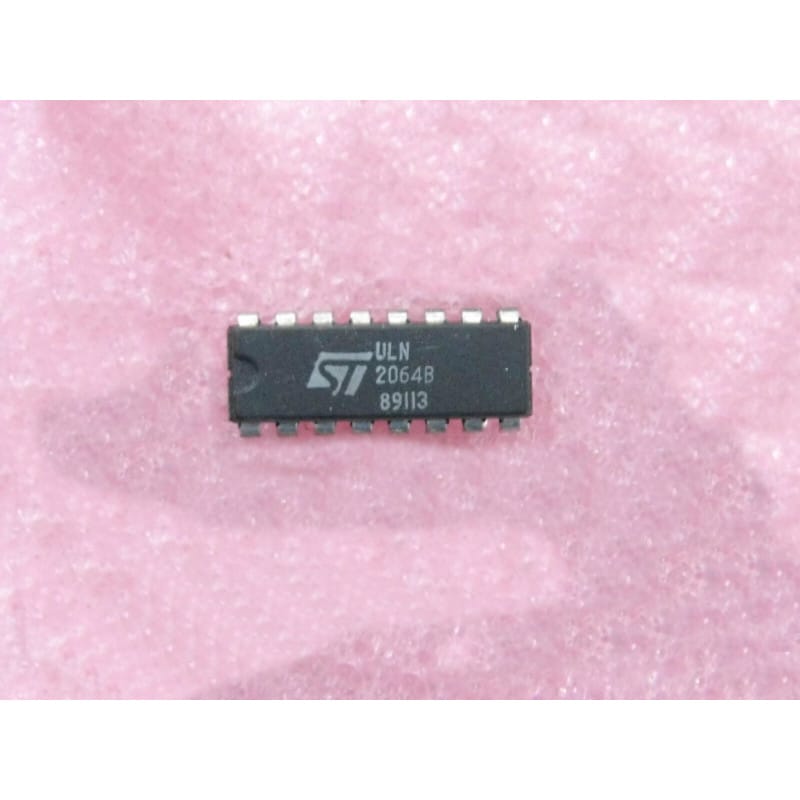

Le ULN2064B (développé à l'origine par Sprague et repris par de nombreux fabricants comme STMicroelectronics) est un réseau de quatre commutateurs Darlington de puissance (Quadruple High-Current Darlington Switch). Logé dans un boîtier DIP plastique à 16 broches spécifique (Power DIP16 / batwing), ce circuit intégré est conçu pour interfacer des circuits logiques basse tension (TTL, CMOS, PMOS) avec des charges industrielles de forte puissance.
Contrairement à son petit frère très répandu (l'ULN2003, limité à 500 mA par canal), la série ULN2064B est un poids lourd capable de commuter jusqu'à 1,5 A par canal sous une tension maximale de 50 V. C'est un composant incontournable dans les flippers d'époque, les automates industriels et les cartes de commande d'imprimantes ou de moteurs de forte puissance des années 80 et 90.
Fabricants courants : STMicroelectronics, Sprague, Texas Instruments.
Fonction : Quadruple commutateur de puissance à transistors Darlington.
Architecture interne : 4 paires de transistors Darlington indépendantes à émetteurs communs, avec diodes de roue libre (recirculating diodes) intégrées sur chaque sortie.
Performances clés :
Courant de sortie élevé : Supporte 1,5 A en pointe par canal (courant continu garanti à 1,0 A), permettant de piloter directement de grosses charges inductives.
Diodes de protection intégrées : Chaque canal possède une diode d'étouffement reliée à une broche commune (K), indispensable pour absorber les pointes de tension de retour induites par les bobines.
Compatibilité logique directe : Les entrées intègrent des résistances de série isolées pour être attaquées directement par des sorties logiques TTL 5V ou CMOS.
Diagnostic Express (Une bobine ou un moteur reste collé ou ne s'active plus) :
Test du transistor en court-circuit (Le piège de la charge permanente) : Lorsqu'un canal de l'ULN2064B claque suite à une surcharge ou un blocage mécanique du moteur qu'il pilote, le transistor Darlington interne se met presque toujours en court-circuit franc entre son collecteur (sortie) et son émetteur (masse). La charge reste alors activée en permanence dès la mise sous tension de l'appareil. À l'aide de ton multimètre en mode test de diode, mesure entre la broche de sortie concernée et la masse (broches centrales) : une valeur proche de 0V confirme que le canal est détruit.
Vérification de la broche "K" (Diodes de roue libre) : Ne laisse jamais la broche commune des diodes (broche K ou Common) non connectée si tu pilotes des charges inductives (relais, solénoïdes, moteurs). Elle doit impérativement être reliée au rail d'alimentation positif des charges (ex: +12V ou +24V). Si cette ligne est coupée, les diodes intégrées ne protègent plus le circuit, et les transistors grilleront à la première coupure de courant de la bobine.
Recommandations de Montage :
Particularité mécanique du boîtier "Batwing" (DIP16 de puissance) : C'est la spécificité majeure de l'ULN2064B. En regardant le composant, tu remarqueras que les broches centrales 4, 5, 12 et 13 sont reliées ensemble en interne et forment une large bande métallique (parfois élargie en forme d'ailettes) connectée à la masse (GND). Elles servent de dissipateur thermique.
Attention aux supports d'atelier : En raison de ces broches centrales plus larges et conçues pour évacuer les calories directement dans les pistes de cuivre du circuit imprimé, l'utilisation d'un support tulipe standard peut être difficile ou déconseillée si tu exploites le composant à sa puissance maximale. Si tu dois absolument utiliser un support pour tes tests, privilégie un support à lyre de bonne qualité ou soude la puce directement sur le PCB avec de généreux îlots de cuivre autour des broches de masse pour garantir un bon refroidissement.
